Хендай Санта Фе. Регулировка натяжения ремней привода навесных агрегатов



Хендай Санта Фе. Регулировка натяжения ремней привода навесных агрегатов

2.1.10 Регулировка натяжения ремней привода навесных агрегатов Хендай Санта Фе

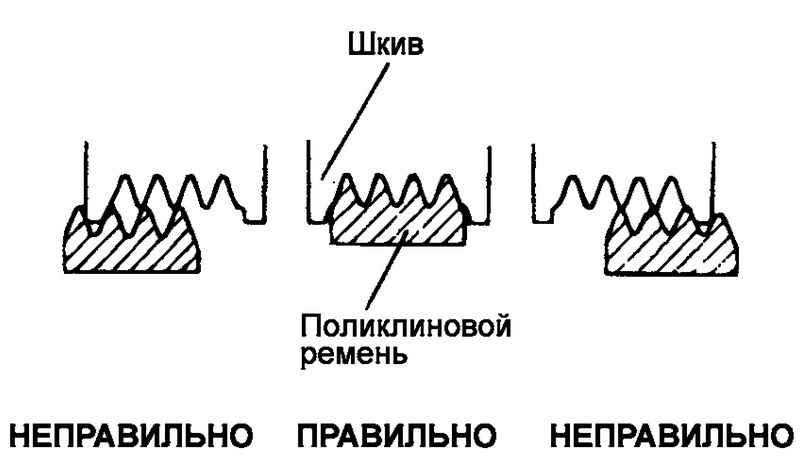

Рис. 2.8. Правильность посадки ремня в канавках шкивов


Проверьте правильность посадки ремня в канавках шкивов (рис. 2.8).
Приложите усилие 100 Н к обратной (нерабочей) стороне ремня в середине ветви между двумя шкивами. Измерьте прогиб ремня с помощью измерителя натяжения.

ВНИМАНИЕ
При установке поликлинового ремня убедитесь в правильности посадки беговых дорожек ремня в канавках шкивов.
Если при работе ремень «визжит» или проскальзывает, проверьте поверхности контакта со шкивами и сам шкив на отсутствие износа, повреждения или расслоения. Кроме того, проверьте степень натяжения ремня.


2.1.10 Регулировка натяжения ремней привода навесных агрегатов Хендай Санта Фе

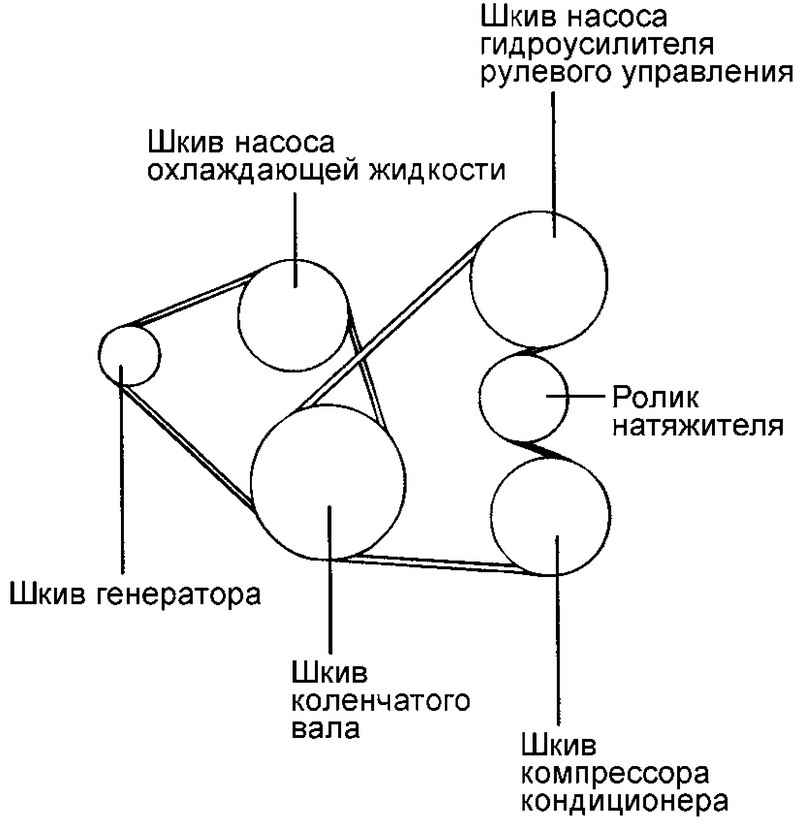

Рис. 2.9. Контур ремня привода навесных агрегатов



ПРИМЕЧАНИЕ
Натяжение ремня измеряется в середине ветви ремня между указанными шкивами.
При установке нового ремня отрегулируйте натяжение так, чтобы оно соответствовало среднему значению из допустимого диапазона в колонке «для нового ремня» таблицы 2.2. После установки ремня дайте двигателю поработать в течение 5 мин или дольше, затем проверьте соответствие натяжения ремня номинальному значению из колонки «при проверке» таблицы 2.5.

При регулировке бывшего в эксплуатации ремня или нового ремня, проработавшего на двигателе более 5 мин, пользуйтесь номинальными значениями, приведенными в колонке «для бывшего в эксплуатации ремня» таблицы 2.5.
При периодической проверке натяжения ремня пользуйтесь номинальными значениями, приведенными в колонке «при проверке» таблиц 2.5.

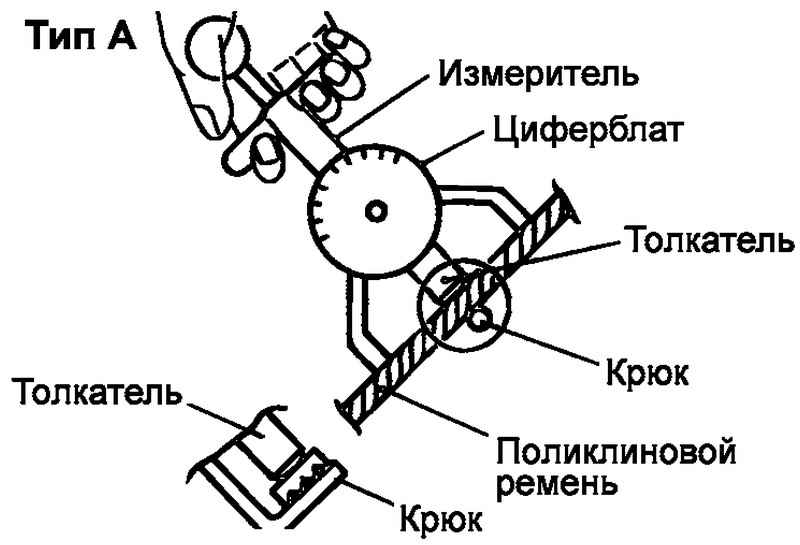

Измеритель натяжения – тип «А»

2.1.10 Регулировка натяжения ремней привода навесных агрегатов Хендай Санта Фе
Рис. 2.10. Измеритель натяжения – тип «А»


Не допускайте касания циферблатом измерителя чего-либо при выполнении измерений (рис. 2.10).

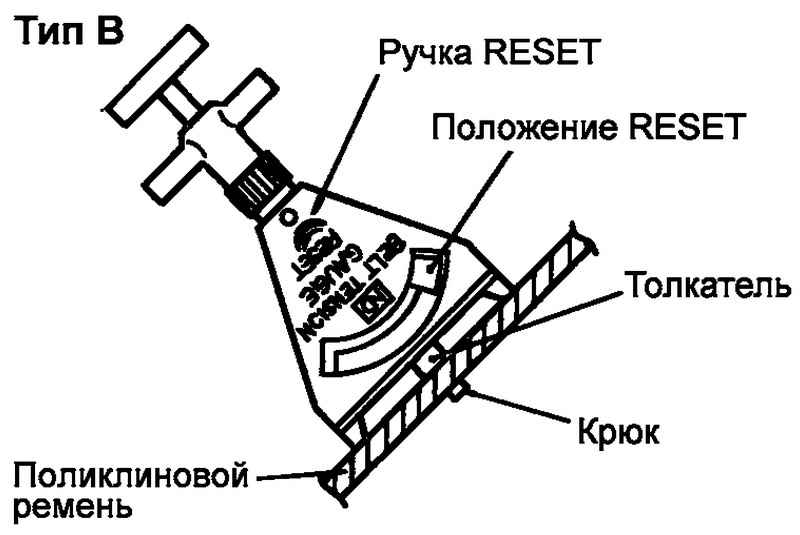

Измеритель натяжения – тип «В»
При выполнении измерений поверните ручку «RESET» в направлении, указанном стрелкой, и установите указатель в положение «RESET».

2.1.10 Регулировка натяжения ремней привода навесных агрегатов Хендай Санта Фе
Рис. 2.11. Измеритель натяжения – тип «В»


Если измеритель натяжения снять с ремня, то указатель останется в положении, соответствующем значению натяжения. Считайте показания после снятия измерителя натяжения (рис. 2.11).
