Хендай Матрикс. Активация контрольной лампы SRS

В некоторых случаях электронный блок SRS управления не может нормально функционировать и, соответственно, управлять контрольной лампой. Однако, контрольная лампа может быть активирована непосредственно и независимо от состояния блока управления. Такая активация проводится в случаях перечисленных ниже.

1. Нет питания на электронном блоке управления SRS от замка зажигания: контрольная лампа горит постоянно.

2. Нет внутреннего рабочего напряжения: контрольная лампа горит постоянно.

3. Разъем электронного блока управления SRS не подсоединен: цепь контрольной ламы замыкается перемычкой в разъеме, и лампа горит постоянно.

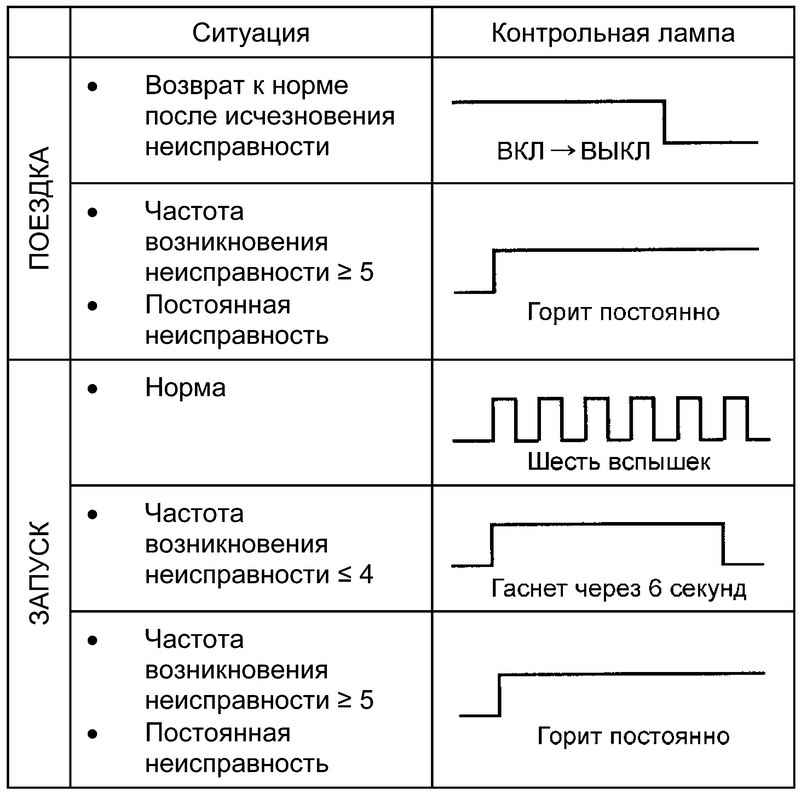

Рис. 8.42. Схема работы контрольной лампы
