Хендай Матрикс. Снятие и установка двери задка
Хендай Матрикс. Снятие и установка двери задка
|

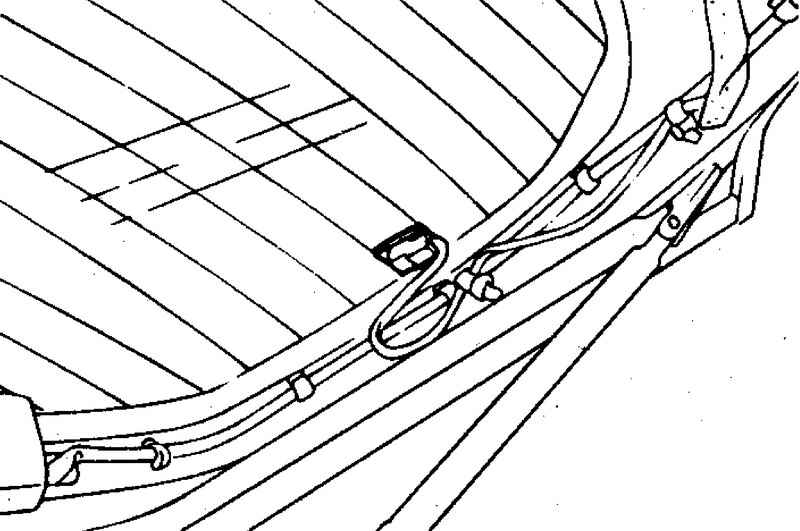

Рис. 8.4. Разъем проводов элемента обогрева заднего стекла
|
Отсоедините разъем проводов элемента обогрева заднего стекла (
рис. 8.4).
Снимите облицовку двери задка.
|

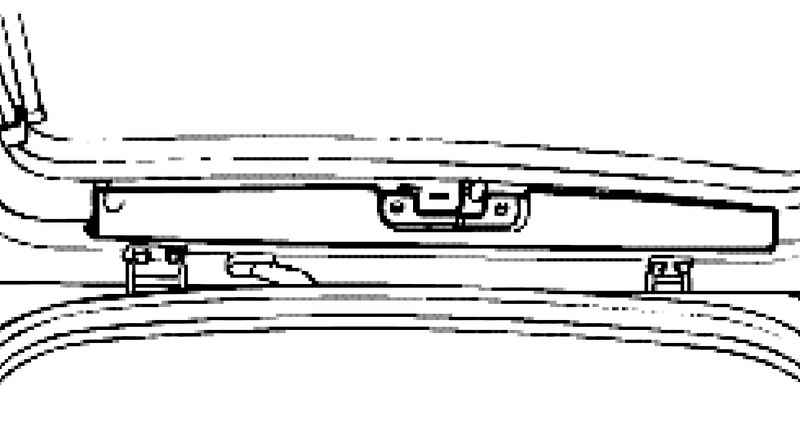

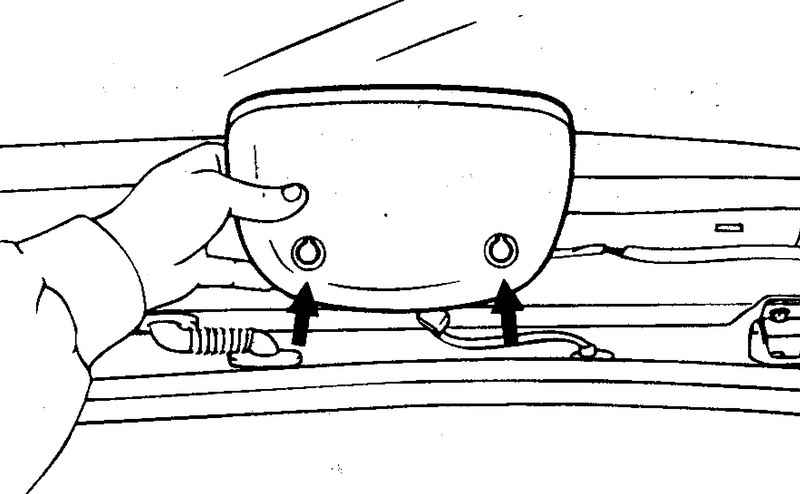

Рис. 8.5. Снятие дополнительного стоп-сигнала
|
Снимите дополнительный стоп-сигнал (
рис. 8.5).
|

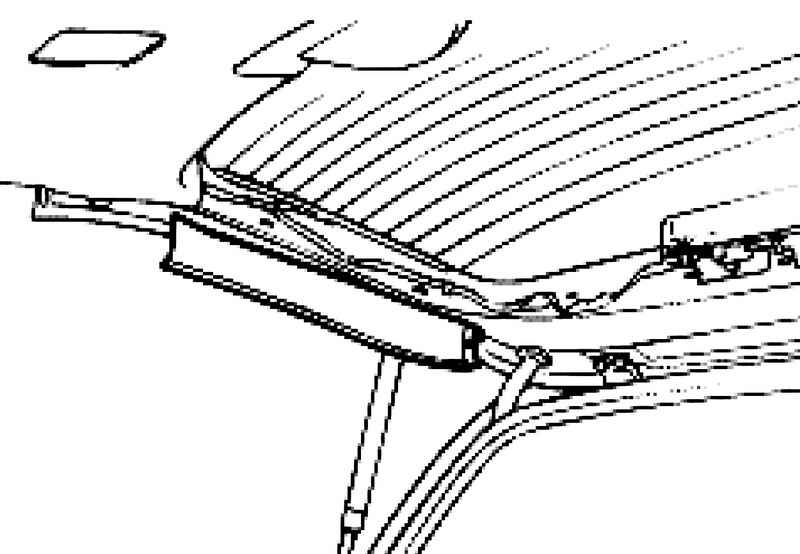

Рис. 8.6. Снятие верхней декоративной накладки
|
Снимите верхнюю накладку из рамки задней двери (
рис. 8.6).
|

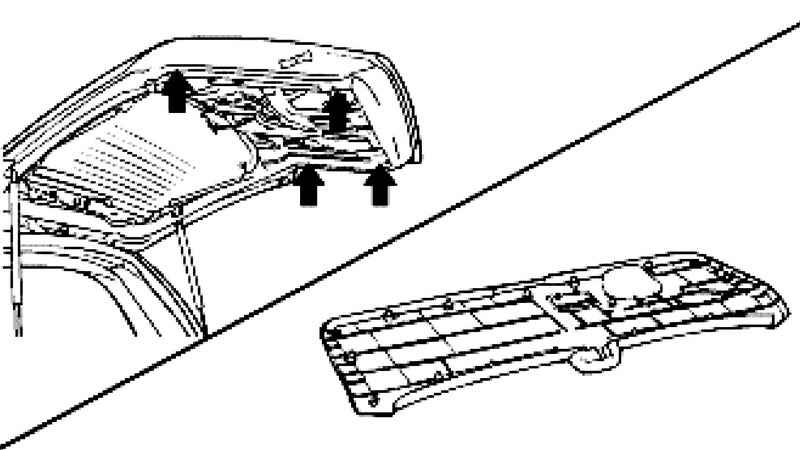

Рис. 8.7. Снятие панели отделки двери задка
|
Открутите четыре самонарезающихся винта и снимите панель отделки двери задка (
рис. 8.7).
|
Рис. 8.8. Снятие боковой панели отделки двери задка
|
Снимите боковую декоративную панель отделки двери задка (
рис. 8.8).
Открутите четыре гайки и снимите декоративную накладку двери задка.
|

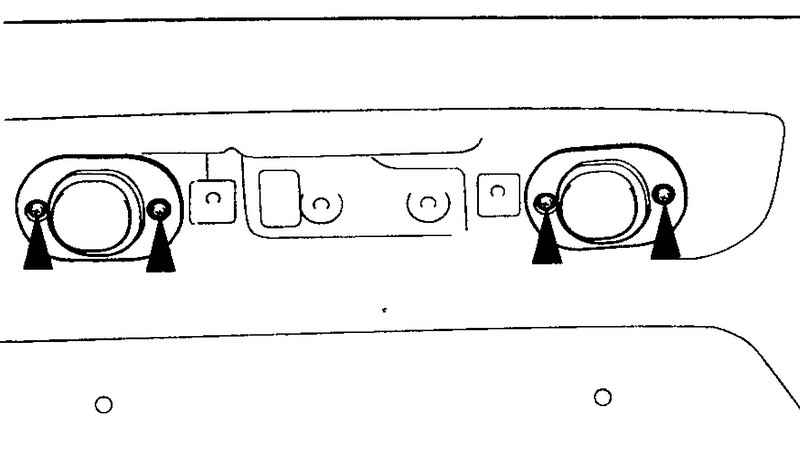

Рис. 8.9. Снятие фонарей освещения номерного знака
|
Отвинтите четыре винта и снимите фонари освещения номерного знака (
рис. 8.9).
|

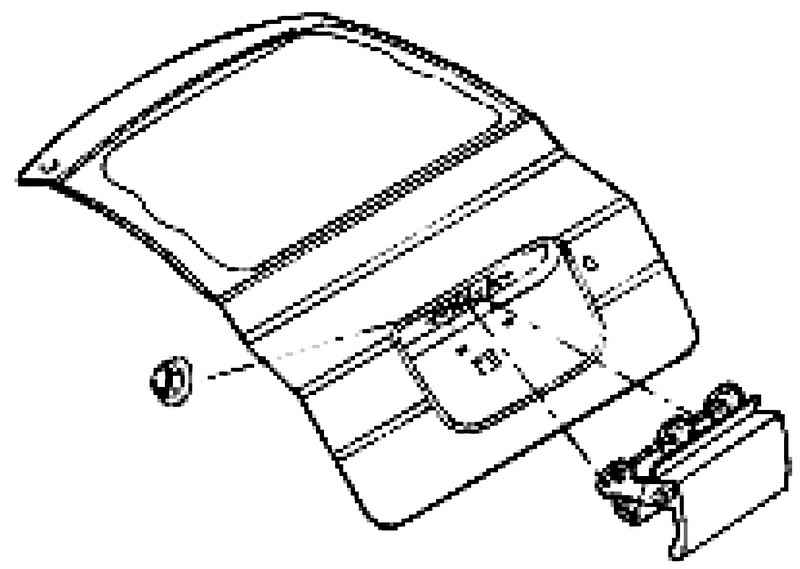

Рис. 8.10. Снятие центральной консоли двери задка
|
После удаления монтажных гаек (2EA) отсоедините стержень и снимите центральную консоль двери задка (
рис. 8.10).

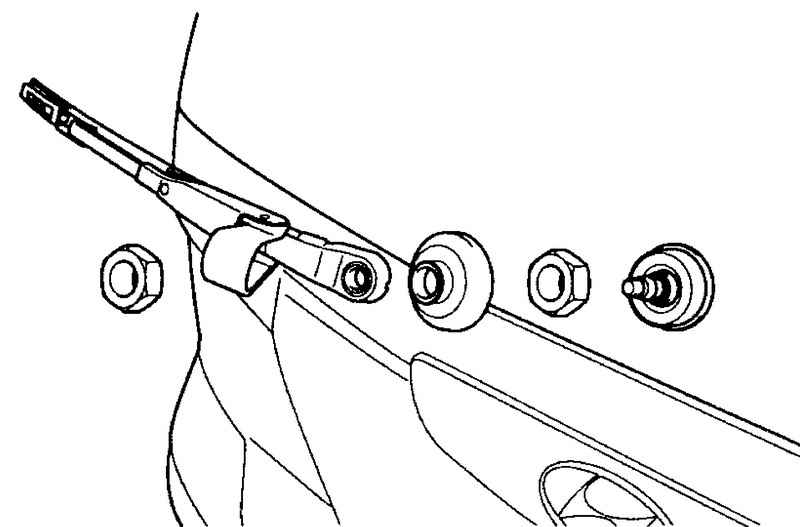

Снимите цилиндр замка, вывернув монтажный болт, и снимите очиститель заднего стекла (
рис. 8.11).
Отсоедините разъем электропитания электродвигателя очитстителя заднего стекла.
|

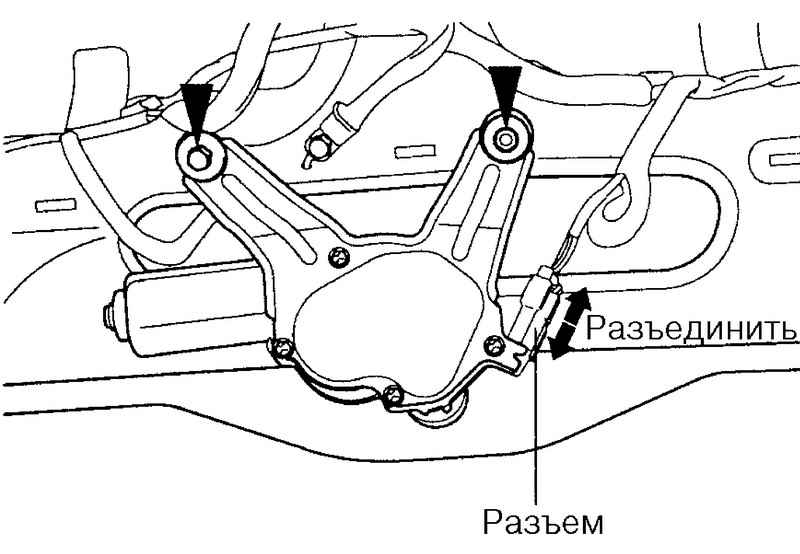

Рис. 8.12. Снятие электродвигателя очистителя заднего стекла
|
Снимите электродвигатель очистителя заднего стекла после удаления монтажной гайки (
рис. 8.12).
Снимите исполнительные механизмы рычагов задней двери, отсоедините разъемы и снимите рычаги.

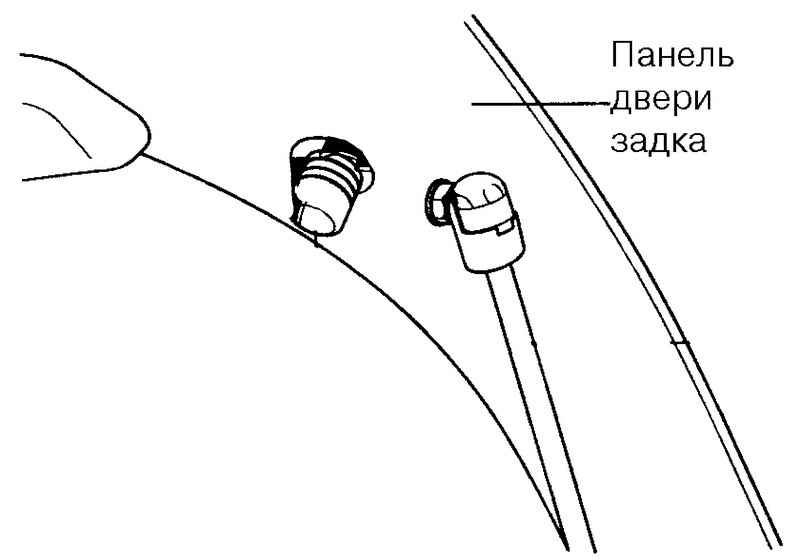

Снимите фиксатор двери задка.
Выньте подъемное приспособление задней двери из шарового шарнира.
Снимите дверь задка после удаления монтажных болтов шарнира задней двери.
Установка
Установка производится в порядке, обратном снятию.
