Хендай Матрикс. Разборка, проверка, сборка и установка главного тормозного цилиндра

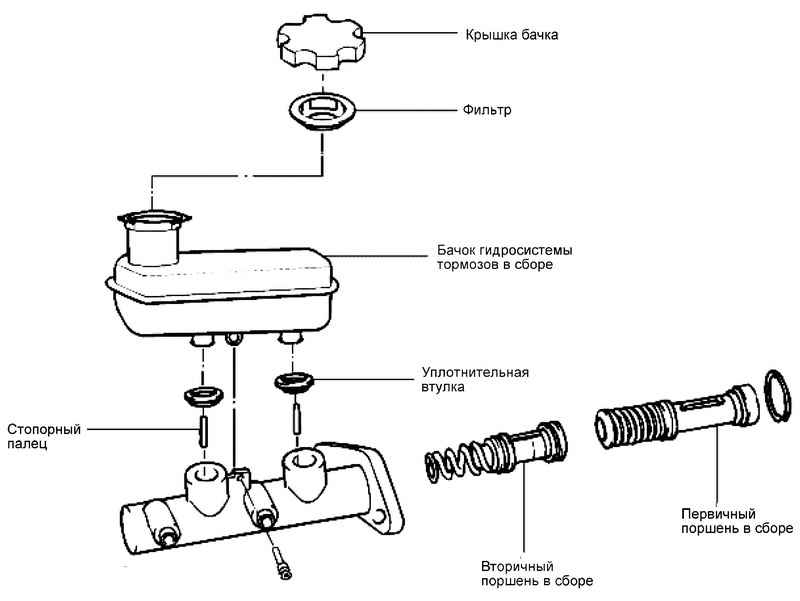

Рис. 6.32. Главный тормозной цилиндр

Снятие

Отсоедините разъем датчика уровня тормозной жидкости.

Отсоедините от главного тормозного цилиндра тормозные трубки. Установите заглушки на открытые отверстия.

Отверните гайки крепления и снимите тормозной цилиндр.

ВНИМАНИЕ

Немедленно удаляйте пролитую тормозную жидкость с окрашенных поверхностей.

Разборка

Снимите крышку бачка и слейте тормозную жидкость.

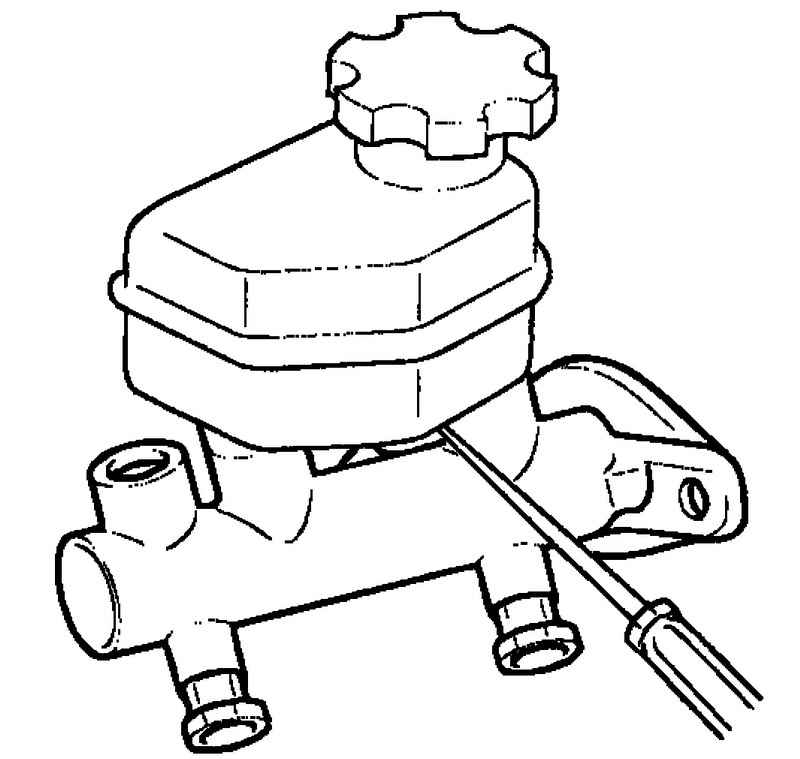

Рис. 6.33. Снятие бачка

Отверните винты крепления бачка и с помощью отвертки выньте бачок из уплотнений тормозного цилиндра (рис. 6.33).

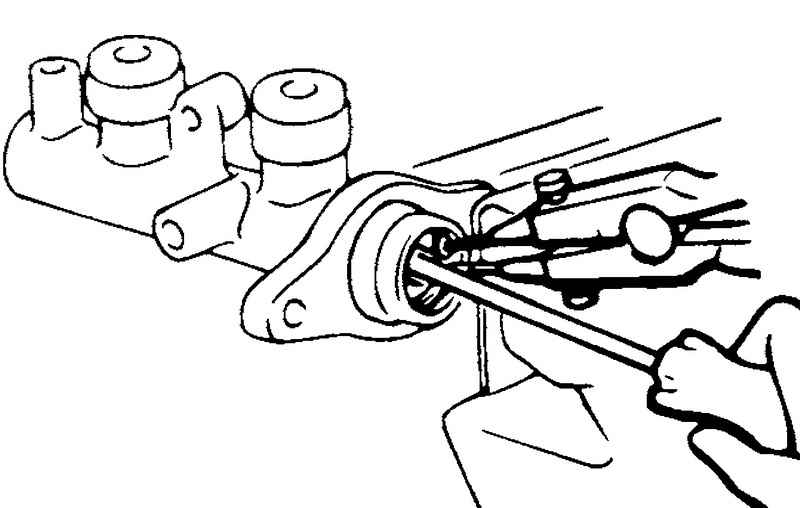

Рис. 6.34. Снятие стопорного кольца

Снимите стопорное кольцо (рис. 6.34).

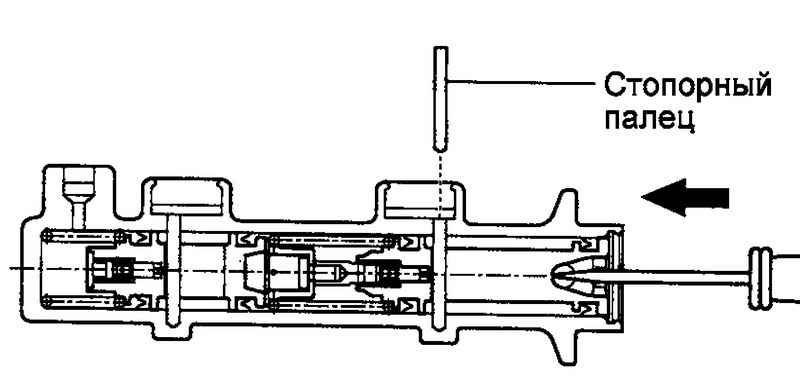

Рис. 6.35. Снятие ограничительного пальца первичного поршня

Выньте ограничительный палец первичного поршня, надавив на поршень отверткой. Снимите первичный поршень (рис. 6.35).

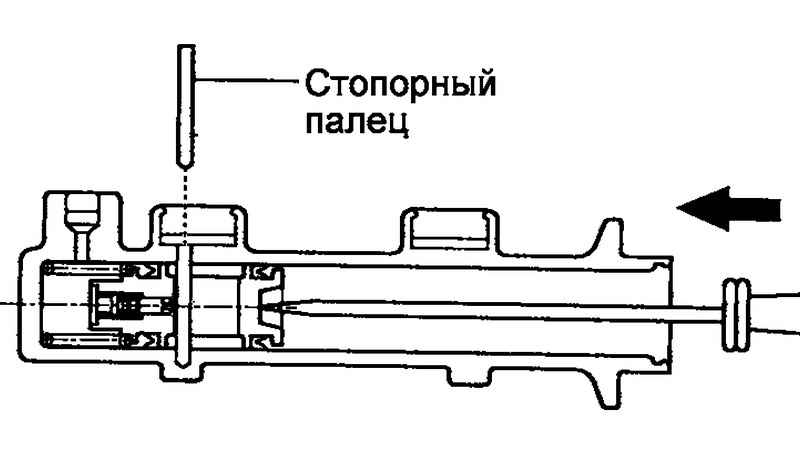

Рис. 6.36. Снятие ограничительного пальца вторичного поршня

Выньте ограничительный палец вторичного поршня, надавив на поршень отверткой. Снимите вторичный поршень (рис. 6.36).

ПРИМЕЧАНИЕ

Первичный и вторичный поршни разборке не подлежат.

Проверка

Проверьте состояние зеркала цилиндра (задиры, ржавчина).

Оцените степень износа цилиндра, замените его при необходимости.

ПРИМЕЧАНИЕ

При повреждении зеркала цилиндра замените главный тормозной цилиндр в сборе.

Детали главного тормозного цилиндра промывайте спиртом.

Сборка

При установке смазывайте все детали чистой тормозной жидкостью.

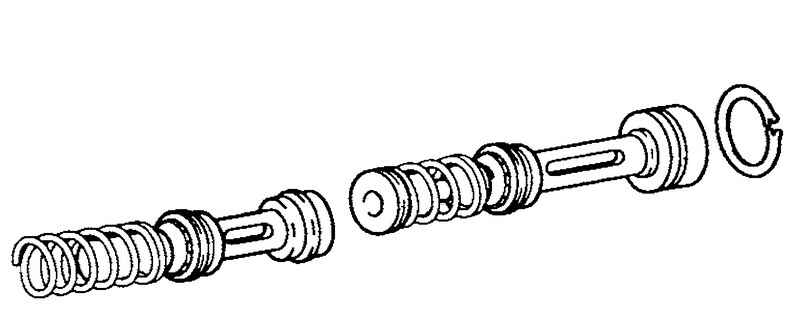

Рис. 6.37. Последовательность установки поршня и пружин

Осторожно установите пружины и поршни в цилиндр. Следите, чтобы размещение деталей было правильным (рис. 6.37).

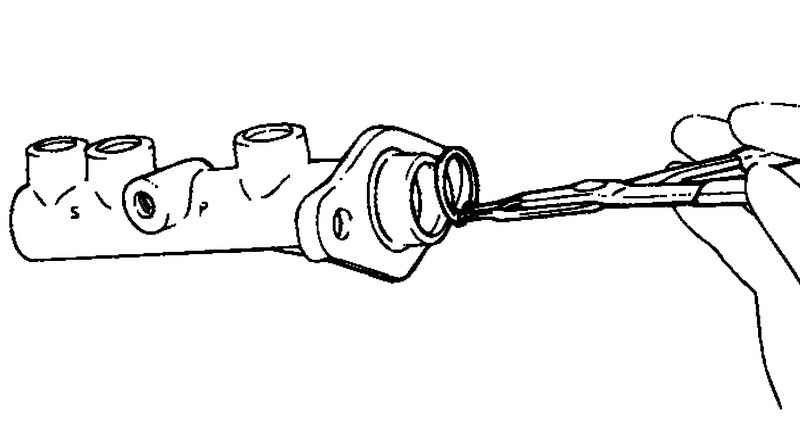

Рис. 6.38. Установка стопорного кольца

Нажмите на поршень отверткой и установите стопорное кольцо (рис. 6.38).

Нажмите на поршень до полного сжатия пружины и установите ограничительный палец.

Установите уплотнения бачка.

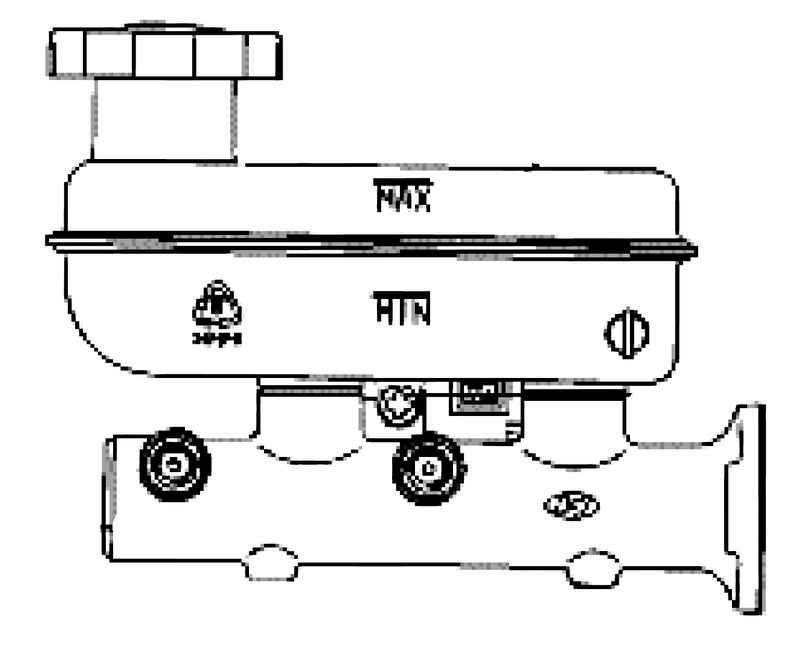

Рис. 6.39. Бачок главного тормозного цилиндра

Установите бачок главного тормозного цилиндра (рис. 6.39).

Установка

Установите главный тормозной цилиндр на вакуумный усилитель тормозов.

Установите усилитель и цилиндр на перегородку моторного отсека.

Подсоедините к главному тормозному цилиндру тормозные трубки.

Подсоедините к усилителю вакуумный шланг.

Подсоедините к педали тормоза тягу усилителя.

Заполните бачок главного тормозного цилиндра тормозной жидкостью. Прокачайте тормозную систему.

ВНИМАНИЕ

Вакуумный усилитель тормозов разборке не подлежит.
