Хендай Матрикс. Снятие и установка механической коробки предач
Хендай Матрикс. Снятие и установка механической коробки предач
Снимите сливную пробку и слейте масло из коробки передач.
Снимите рабочий цилиндр гидропривода сцепления.
Снимите корпус воздушного фильтра в сборе.
Снимите аккумуляторную батарею и ее поддон.
Отсоедините трос выбора передач и трос переключения передач (
рис. 3.37).
|
Рис. 3.38. Разъем выключателя фонарей заднего хода
|
Отсоедините разъем выключателя фонарей заднего хода (
рис. 3.38).
Отсоедините трос привода спидометра.
Отсоедините трос привода сцепления или трубку гидропривода сцепления.
Снимите нижний защитный кожух двигателя и боковую крышку КПП.
Снимите переднюю и заднюю опоры двигателя в сборе.
Снимите левое и правое передние колеса в сборе.
Отверните болт крепления передней стойки подвески к поворотному кулаку.
Снимите валы привода колес.
|

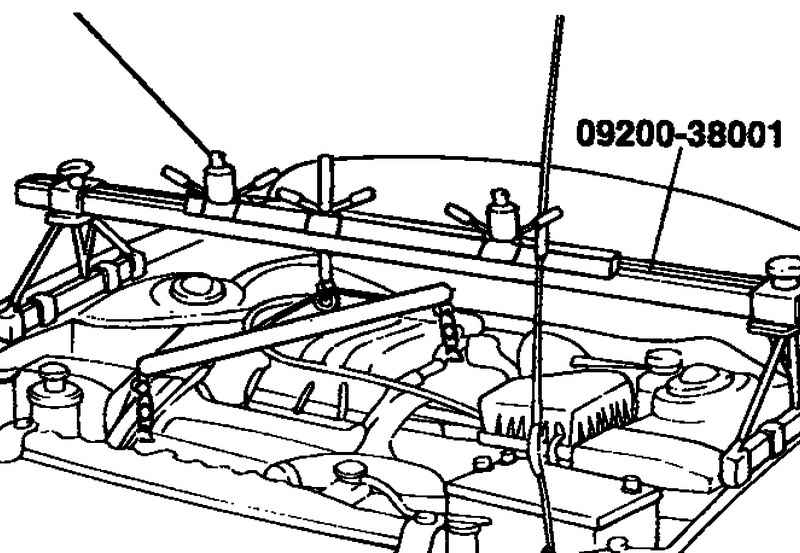

Рис. 3.40. Закрепление двигателя на специальном приспособлении
|
Закрепите двигатель на специальном приспособлении (траверса 09200-38001) за кронштейны крепления (
рис. 3.40).
Снимите опору коробки передач (слева).
Отверните верхний болт крепления коробки передач.

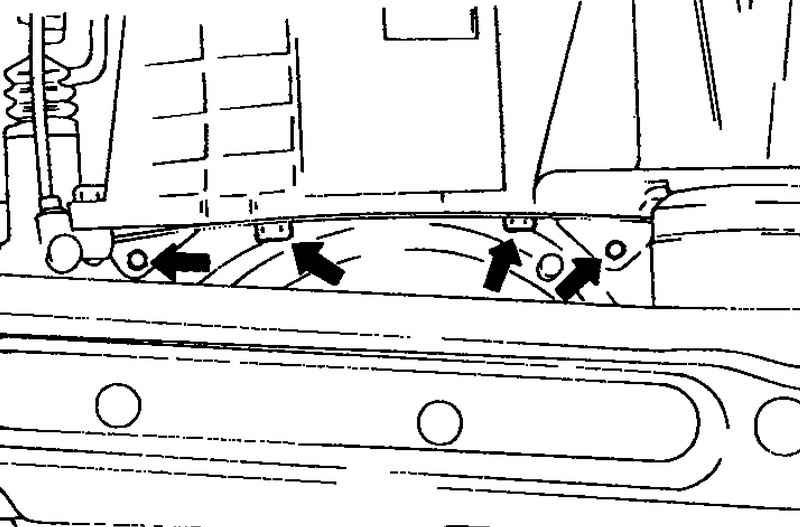

Снимите защитную крышку картера КПП (
рис. 3.41).
Установите под коробку передач трансмиссионную телескопическую стойку (Т/М Jack).
Отверните нижний болт крепления коробки передач.
Снимите кожух сцепления и ведомый диск сцепления.
Снимите маховик.
Снимите коробку передач.
Установка
Установка деталей производится в порядке, обратном снятию.
