ВНИМАНИЕ

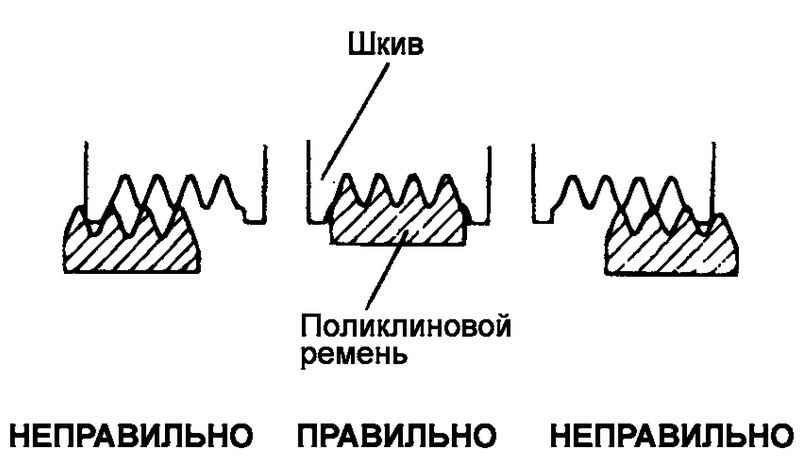

При установке поликлинового ремня убедитесь в правильности посадки беговых дорожек ремня в канавках шкивов.
Если при работе ремень «визжит» или проскальзывает, проверьте поверхности контакта со шкивами и сам шкив на отсутствие износа, повреждения или расслоения. Кроме того, проверьте степень натяжения ремня.
|

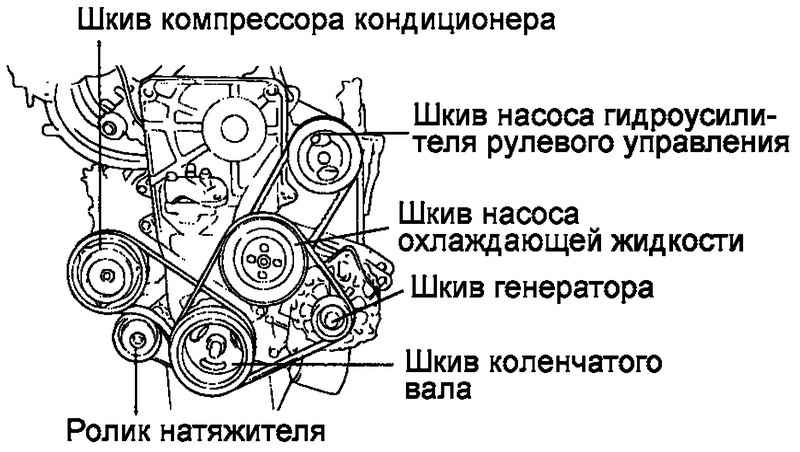

Рис. 2.92. Контур ремня привода навесных агрегатов
|
ПРИМЕЧАНИЕ
Натяжение ремня измеряется в середине ветви ремня между указанными шкивами.
При установке нового ремня отрегулируйте натяжение так, чтобы оно соответствовало среднему значению из допустимого диапазона в колонке «для нового ремня» таблицы 2.11. После установки ремня дайте двигателю поработать в течение 5 минили дольше, затем проверьте соответствие натяжения ремня номинальному значению из колонки «при проверке» таблицы 2.11.
При регулировке бывшего в эксплуатации ремня или нового ремня, проработавшего на двигателе более 5 мин, пользуйтесь номинальными значениями, приведенными в колонке «для бывшего в эксплуатации ремня» таблицы 2.11.
При периодической проверке натяжения ремня пользуйтесь номинальными значениями, приведенными в колонке «при проверке» таблиц 2.11.
|

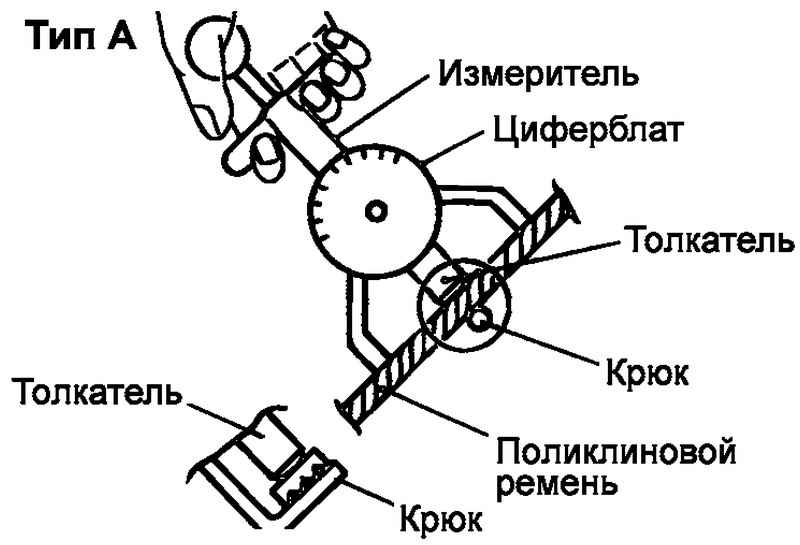

Рис. 2.93. Измеритель натяжения – тип «А»
|

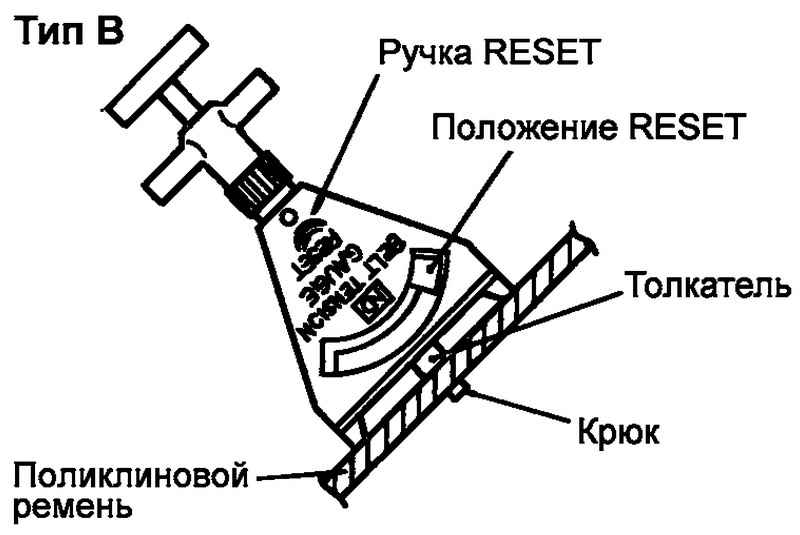

Рис. 2.94. Измеритель натяжения – тип «В»
|
