Хендай Соната. Промежуточный вал

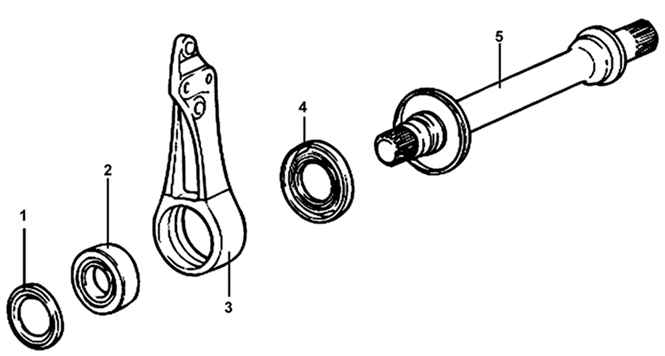

Рис. 3.68. Расположение центрального подшипника и элементов крепления промежуточного вала: 1 – внутреннее пылезащитное кольцо; 2 – центральный подшипник; 3 – кронштейн центрального подшипника; 4 – наружное пылезащитное кольцо; 5 – промежуточный вал

Расположение элементов крепления промежуточного вала и центрального подшипника показано на рис. 3.68.

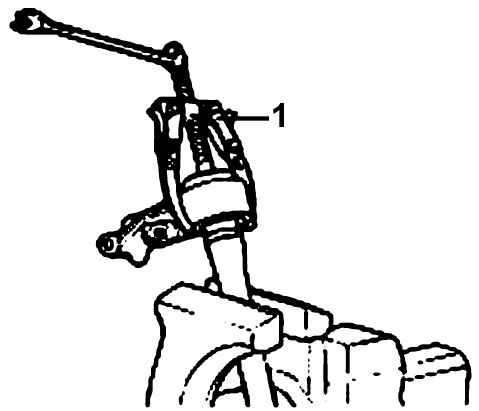

Рис. 3.69. Использование специального инструмента 09517–43001 (1) для снятия кронштейна центрального подшипника с промежуточного вала

Специальным инструментом (09517–43001) снимите кронштейн центрального подшипника с промежуточного вала (рис. 3.69).

Рис. 3.70. Использование специальных инструментов 09216–21100 (2) и 09495–33100 (1) для выдавливания центрального подшипника

Специальными инструментами (09216– 21100, 09495–33100) выдавите центральный подшипник по направлению к внутренней стороне кронштейна центрального подшипника, как показано на рис. 3.70.

Проверьте промежуточный вал на отсутствие повреждений, изгибов или коррозии.

Проверьте шлицы промежуточного вала на отсутствие износа или повреждений.

Проверьте центральный подшипник на отсутствие выработки, обесцвечивания и шероховатости дорожек качения роликов.

Нанесите универсальную смазку на центральный подшипник и в кронштейн центрального подшипника.

Специальным инструментом (09495–33100) запрессуйте центральный подшипник в кронштейн.

Нанесите универсальную смазку на заднюю поверхность всех пылезащитных уплотнений.

Рекомендуемая смазка – LIG-2 или Sunlight No.2.

Количество:

– внутреннее пылезащитное уплотнение – 7–10 г;

– наружное пылезащитное уплотнение – 4–6 г.

Специальным инструментом вставьте наружное и внутреннее пылезащитные уплотнения так, чтобы они находились на одном уровне с краями кронштейна центрального подшипника.

ПРЕДУПРЕЖДЕНИЕ При нанесении смазки следите, чтобы она не попала на другие детали.

Рис. 3.71. Использование специального инструмента 09432–33300 (2) для запрессовки промежуточного вала (1) в центральный подшипник

Специальным инструментом (09432– 33300) установите центральный подшипник, как показано на рис. 3.71, затем запрессуйте промежуточный вал.
