Хендай Соната. Рычаг переключения передач
Хендай Соната. Рычаг переключения передач
|

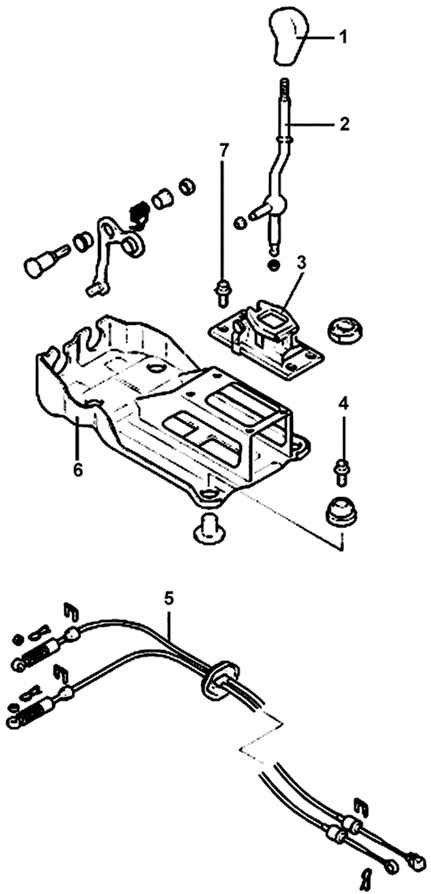

Рис. 3.26. Рычаг переключения передач:
1 – ручка; 2 – рычаг переключения передач;
3 – корпус; 4, 7 – болты, 9–14 Н·м; 5 – тросы управления коробкой передач в сборе; 6 – кронштейн
|
Рычаг переключения передач показан на
рис. 3.26.
Снимите центральную консоль в сборе.
Снимите рычаг переключения передач в сборе.
Снимите фиксатор и выверните болты.
|

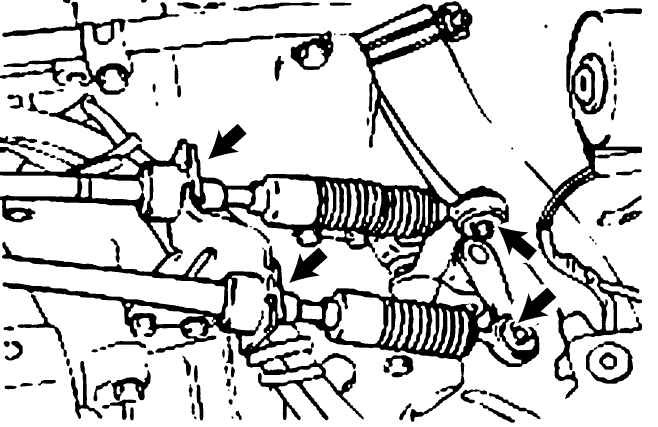

Рис. 3.27. Места крепления тросов управления коробкой передач (со стороны коробки передач)
|
Снимите шплинты и зажимы крепления тросов управления коробкой передач со стороны коробки передач (
рис. 3.27).
Проверка
Проверьте действие троса выбора передач и отсутствие повреждений.
Проверьте действие троса переключения передач и отсутствие повреждений.
Проверьте чехол на отсутствие повреждений.
Проверьте каждую втулку на отсутствие износа, истирания, заклинивания и повреждений.
Проверьте пружину на отсутствие повреждений и уменьшения упругости.
Установка
Установите рычаг переключения передач в сборе.
Установите тросы переключения и выбора передач.
