Хендай Соната. Расположение элементов системы снижения токсичности отработавших газов



Хендай Соната. Расположение элементов системы снижения токсичности отработавших газов

– систему бортовой диагностики;
– систему впрыска топлива;
– систему дожигания отработавших газов (EGR);
– систему улавливания паров топлива (EVAP);
– систему принудительной вентиляции картера (PCV);
– каталитический нейтрализатор.
Если есть подозрение на то, что система снижения токсичности отработавших газов работает со сбоями, предварительно проверьте систему питания топливом и систему зажигания. Диагностика некоторых систем снижения токсичности отработавших газов требует специальных инструментов и оборудования.

2.7.3 Расположение элементов системы снижения токсичности отработавших газов Хендай Соната

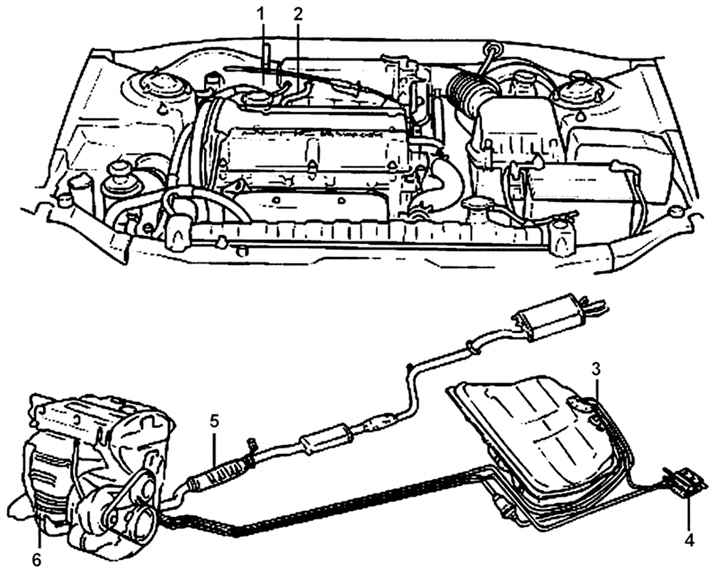

Рис. 2.161. Расположение элементов системы снижения токсичности отработавших газов на моделях с двигателями DOHC: 1 – электромагнитный клапан очистки канистры с активированным углем; 2 – клапан принудительной вентиляции картера; 3 – каталитический нейтрализатор (UСС); 4 – канистра с активированным углем; 5 – двухходовой клапан; 6 – каталитический нейтрализатор (МСС)


Необходимо помнить, что наиболее частая причина выхода из строя систем снижения токсичности отработавших газов заключается в обрыве или отсоединении провода или вакуумного шланга, поэтому в первую очередь проверьте целость и надежность их подсоединения. Расположение элементов системы снижения токсичности отработавших газов на автомобиле показано на

2.7.3 Расположение элементов системы снижения токсичности отработавших газов Хендай Соната

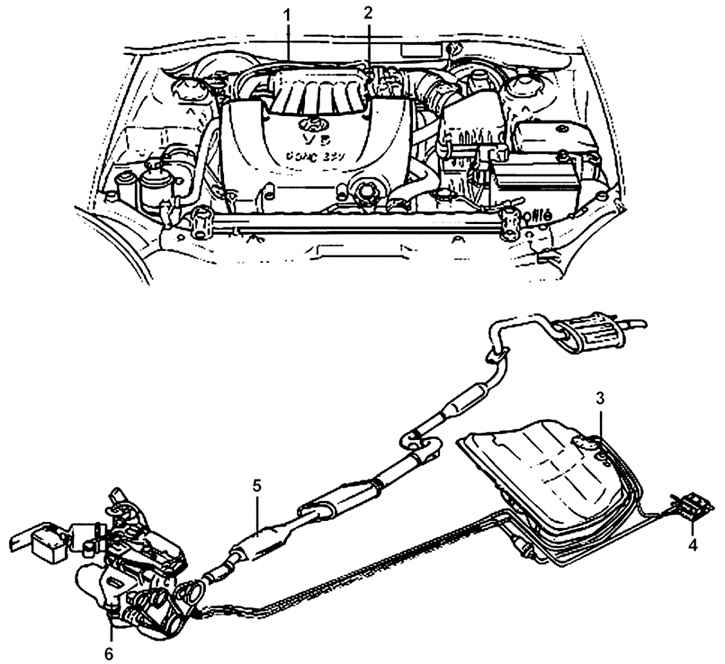

Рис. 2.162. Расположение элементов системы снижения токсичности отработавших газов на моделях с двигателями V6: 1 – электромагнитный клапан очистки канистры с активированным углем; 2 – клапан принудительной вентиляции картера; 3 – двухходовой клапан; 4 – канистра с активированным углем; 5 – каталитический нейтрализатор (UСС); 6 – каталитический нейтрализатор (МСС)

рис. 2.161, 2.162.
