Хендай Соната. Трубки и шланги системы охлаждения



Хендай Соната. Трубки и шланги системы охлаждения

2.4.7 Трубки и шланги системы охлаждения Хендай Соната

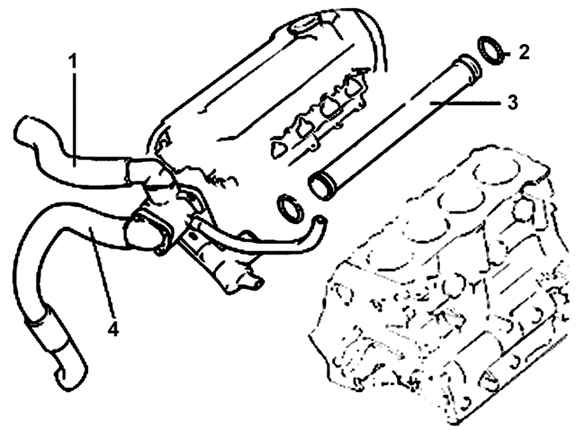

Рис. 2.110. Расположение трубок и шлангов двигателя DOHC: 1 – верхний шланг радиатора; 2 – уплотнительное кольцо круглого сечения; 3 – впускная труба охлаждающей жидкости; 4 – нижний шланг радиатора


Расположение трубок и шлангов двигателей SOHC и DOHC показано на рис. 2.110 и 2.111.

2.4.7 Трубки и шланги системы охлаждения Хендай Соната

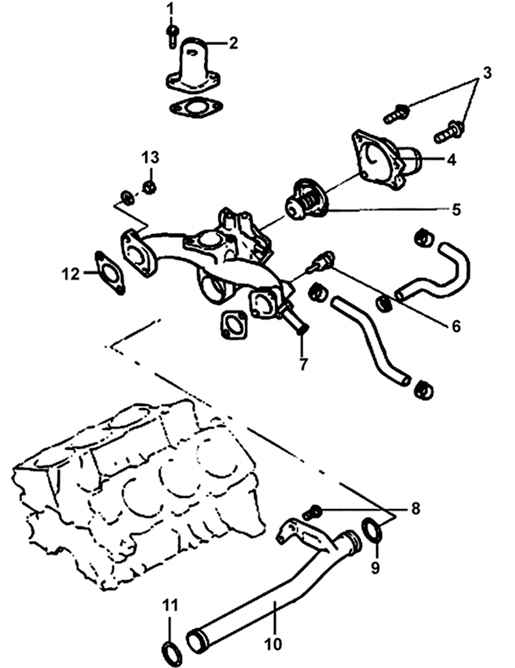

Рис. 2.111. Расположение трубок и шлангов двигателя V6: 1, 3, 8 – болты, 17–20 Н·м; 2 – соединитель верхнего шланга радиатора; 4 – соединитель нижнего шланга радиатора; 5 – термостат; 6 – датчик температуры охлаждающей жидкости, 20–40 Н·м; 7 – соединитель шланга отопителя; 9, 11 – уплотнительные кольца круглого сечения; 10 – впускная труба охлаждающей жидкости; 12 – прокладка; 13 – гайка, 17–20 Н·м


Проверка
Утечки в системе охлаждения обычно обнаруживают по белому или цвета ржавчины налету в области утечки.
Тщательно проверьте радиатор и шланги охлаждающей жидкости по всей его длине. Замените шланги с трещинами, разрывами и признаками старения. Трещины легче обнаружить, если пережать шланг. Обратите особое внимание на хомуты крепления шлангов к элементам системы охлаждения. Сильно затянутые хомуты могут стать причиной разрыва или прокола шланга, что приведет к утечкам в системе охлаждения. Осмотрите все шланги и места их подсоединения. Если обнаружены утечки, замените шланги или прокладку.
Поскольку металлические детали сжимаются в холодном состоянии, а резиновые шланги в это время ослабляются, любые утечки в это время станут более заметны.

Установка

2.4.7 Трубки и шланги системы охлаждения Хендай Соната
Рис. 2.112. Место установки уплотнительного кольца (1) на впускной трубе (2) охлаждающей жидкости


Установите уплотнительные кольца в канавки на торцах впускной трубы охлаждающей жидкости, предварительно смочив его охлаждающей жидкостью, и плотно вставьте впускную трубу охлаждающей жидкости в соединительный патрубок (рис. 2.112).

ПРЕДУПРЕЖДЕНИЯ
Не наносите масло на уплотнительное кольцо трубы системы охлаждения.
Следите за тем, чтобы на соединения труб системы охлаждения не попадали песок, пыль и т. д.
Полностью вставьте трубу системы охлаждения в блок цилиндров.
Не используйте уплотнительное кольцо повторно, замените его новым.
