Хендай Гётц. Система зарядки

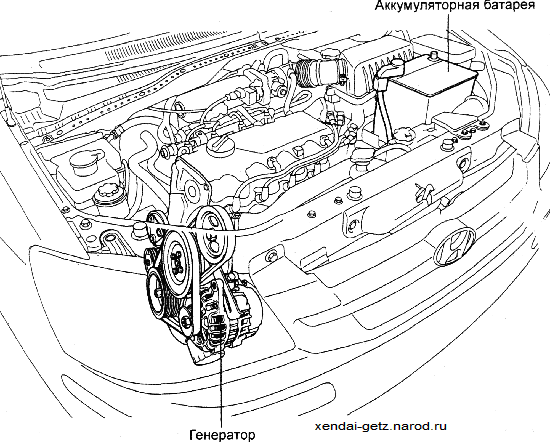

  Система зарядки Hyundai Getz включает аккумуляторную батарею, генератор со встроенным регулятором и контрольной лампой зарядки и проводами. В автомобиле установлен генератор переменного тока с выпрямителем на шести диодах. Переменный ток, вырабатываемый генератором, выпрямляется диодами и поступает на клемму «В» генератора. Кроме того, напряжение зарядки генератора регулируется системой контроля напряжения батареи.

  Основными составными частями генератора являются ротор, статор, выпрямительный блок, щетки, подшипники и шкив приводного ремня. В щеткодержатель встроен электронный регулятор напряжения.

  Генератор

  Генератор — это трехфазная синхронная электрическая машина с электромагнитным возбуждением. Напряжение регулируется встроенным регулятором напряжения.

  При работе генератора электрический ток, протекающий по обмотке возбуждения, создает вокруг полюсов ротора магнитный поток. При вращении ротора под каждым зубцом статора проходит то южный, то северный полюс ротора и рабочий магнитный поток, проходящий через зубцы статора, меняется по величине и напряжению. Этот переменный магнитный поток создает в обмотке статора электродвижущую силу.

  При высокой частоте вращения ротора генератора, когда напряжение генератора становится больше, чем 13,6–14,6 В, запирается регулятор напряжения, расположенный в щеткодержателе и ток через обмотку возбуждения не проходит. Напряжение генератора падает, регулятор отпирается и снова пропускает ток через обмотку возбуждения. Чем выше частота вращения ротора генератора, тем больше время запертого состояния регулятора, следовательно, тем сильнее снижается напряжение на выходе генератора. Процесс запирания и отпирания регулятора происходит с высокой частотой, поэтому колебания напряжения на выходе генератора незаметны и практически можно считать его постоянным, поддерживаемым на уровне 13,6–14,6 В.
