Хендай Гётц. Задняя подвеска



задняя подвеска

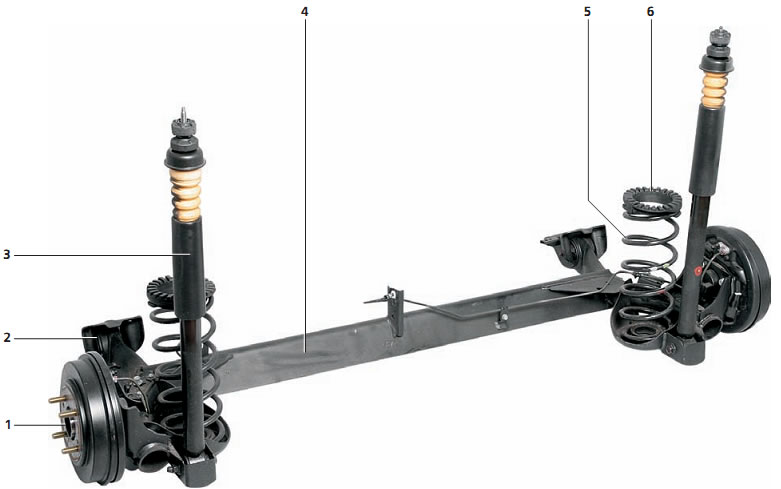

Элементы задней подвески: 1 — ступица колеса; 2 — кронштейн крепления балки задней подвески; 3 — амортизатор; 4 — балка задней подвески; 5 — пружина; 6 — верхняя прокладка пружины подвески


Техническая характеристика задней подвески
Тип
Н-образная балка
Амортизаторы:
     тип
     длина хода штока, мм


Газонаполненные
241
Сопротивление, развиваемое телескопической стойкой, при скорости перемещения штока 0,3 м/с, Н (кг):
      при ходе отдачи
      при ходе сжатия




440±80 (44±8)
160±50 (16±5)

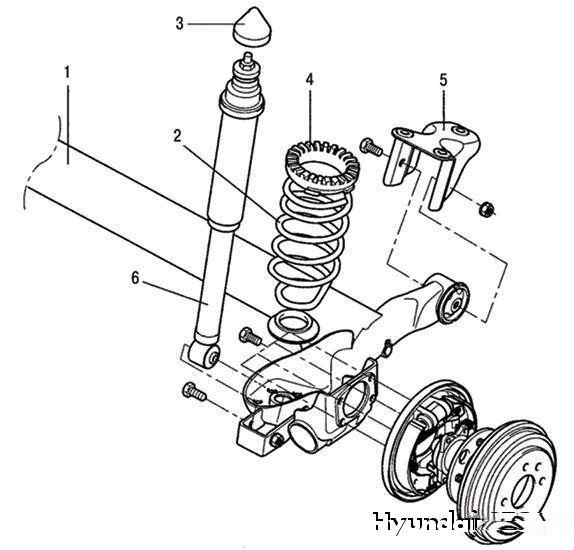

 Рисунок 4.34. Задняя подвеска: 1 – торсионная балка задней подвески; 2 – пружина задней подвески;
3 – колпачок; 4 – верхняя опорная чашка пружины подвески; 5 – кронштейн крепления торсионной балки задней подвески; 6 – амортизатор задней подвески




Задняя подвеска показана на рисунок 4.34.


Торсионная балка задней  подвески
Снятие
Снимите заднее колесо.

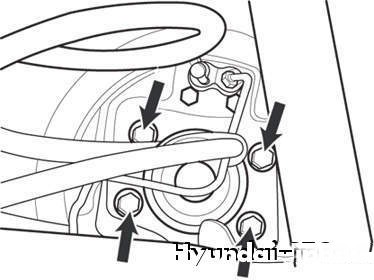

 Рисунок 4.35. Болты крепления оси ступицы заднего колеса




Снимите ступицу заднего колеса (рисунок 4.35)  и подшипник ступицы.

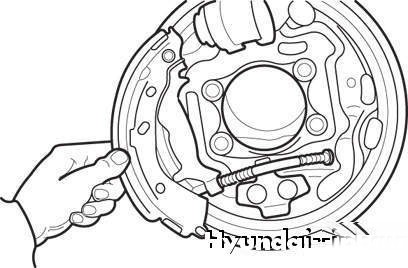

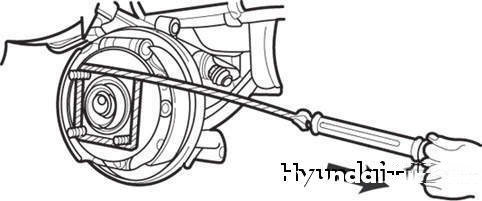

 Рисунок 4.36. Отсоединение троса привода стояночного тормоза




Отсоедините трос привода стояночного тормоза (рисунок 4.36).

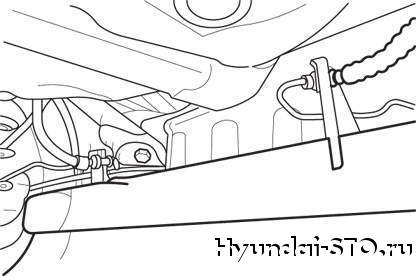

 Рисунок 4.37. Крепление тормозных шлангов и тормозных трубопроводов к балке задней подвески




Отсоедините тормозной шланг и тормозной трубопровод (рисунок 4.37).

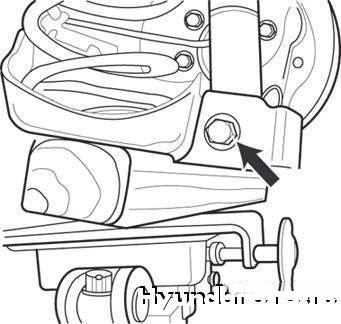

 Рисунок 4.38. Установка домкрата под торсионную балку задней подвески




Установите домкрат под торсионную балку и отверните болт нижнего крепления аморти-затора задней подвески (рисунок 4.38).
Медленно опуская домкрат, снимите пружину подвески.

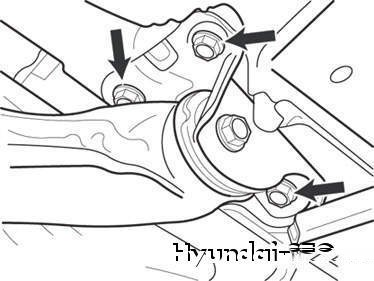

 Рисунок 4.39. Болты кронштейна крепления торсионной балки к кузову




Отверните болты кронштейна крепления торсионной балки к кузову (рисунок 4.39).
Установка
Установка проводится в порядке, обратном снятию.
Затяните резьбовые соединения указанными ниже моментами.
Моменты затяжки, Н·м:
Болты крепления подшипника ступицы заднего колеса.....80–90
Болт нижнего крепления амортизатора подвески.....100–120
Болты крепления торсионной балки подвески.....100–120
Болты крепления кронштейнов балки подвески.....100–120
Присоедините трос привода стояночного тормоза.
Удалите воздух из гидропривода тормозов (см. раздел «Тормозная система»).


Амортизаторы задней  подвески
Снятие
Снимите заднее колесо.

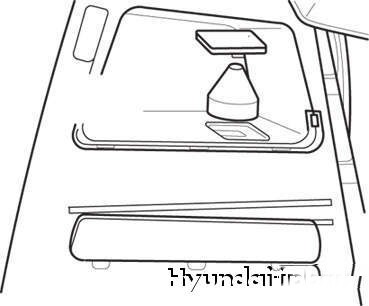

 Рисунок 4.40. Колпачок амортизатора задней подвески




В багажном отделении снимите коврик с облицовки боковины и отверткой снимите заглушку (рисунок 4.40).


 Рисунок 4.41. Гайка верхнего крепления амортизатора




Отверните гайку верхнего крепления амортизатора (рисунок 4.41).
Установите домкрат под балку задней подвески и отверните болт нижнего крепления амортизатора.
Снимите амортизатор задней подвески.
Проверка технического состояния
Проверьте амортизатор на наличие износа или повреждений.
Проверьте резиновые детали на наличие повреждений и ухудшение свойств материала.


 Рисунок 4.42. Проверка работы амортизатора




Проверьте амортизатор на наличие повышенной жесткости или постороннего звука во время работы (рисунок 4.42).
Установка

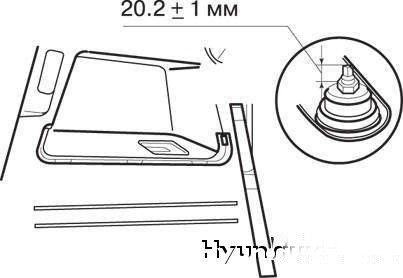

 Рисунок 4.43. Затяжка гайки верхнего крепления амортизатора




Затяните гайку верхнего крепления амортизатора, как показано на рисунок 4.43.
Установите домкрат под балку подвески.
Поднимите автомобиль до нужной высоты и затяните болт нижнего крепления амортизатора моментом 100–120 Н·м.


ПРЕДУПРЕЖДЕНИЕ
Проверьте правильность положения пружины подвески.


Пружины задней подвески
Снятие
Снимите заднее колесо.


        ПРИМЕЧАНИЕ
При снятии балки подвески проследите за тем, чтобы тормозной шланг не нагружался.

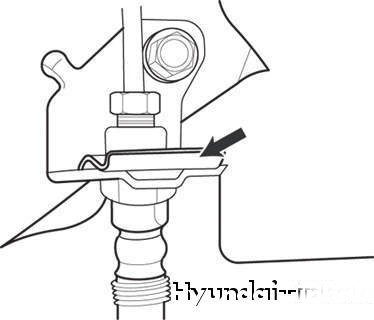

 Рисунок 4.44. Держатель крепления тормозного шланга




Снимите держатель крепления тормозного шланга (рисунок 4.44).
Установите домкрат под балку подвески и отверните болт нижнего крепления амортизатора.
Отверните болт крепления балки к кронштейну и три болта крепления кронштейна к кузову.
Снимите пружину подвески.
Проверка технического состояния
Проверьте пружину подвески на наличие трещин и деформации.
Проверьте опорные чашки пружины на наличие повреждений и деформации.
Установка

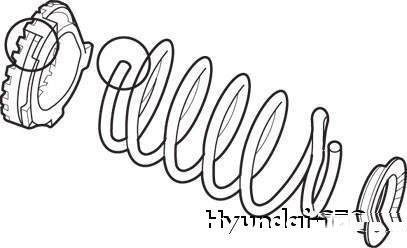

 Рисунок 4.45. Верхняя опорная чашка пружины




Последний виток пружины должен располагаться в канавке верхней опорной чашки (рис 4.45).
Вставьте в пружину нижнюю опорную чашку.
Установите пружину подвески в прежнее положение.

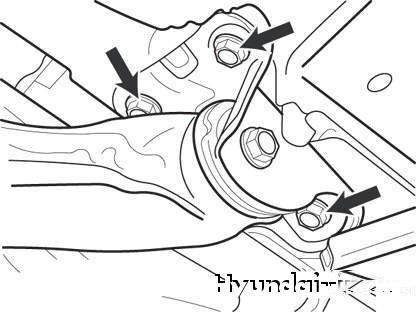

 Рисунок 4.46. Болты крепления кронштейна балки подвески к кузову




Поднимите автомобиль домкратом и заверните болты крепления кронштейна балки подвески к кузову (рисунок 4.46).
Затяните болт нижнего крепления амортизатора.


Ступицы задних колес

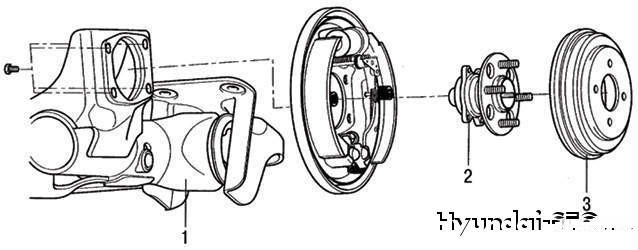

 Рисунок 4.47. Ступица заднего колеса: 1 – балка задней подвески; 2 – ступица заднего колеса; 3 – тормозной барабан




Ступица заднего колеса показана на рисунок 4.47.
Снятие
Снимите тормозной барабан.


        ПРИМЕЧАНИЕ

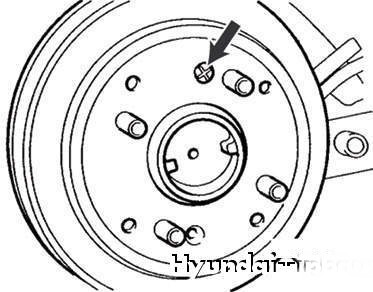

 Рисунок 4.48. Расположение винта крепления тормозного барабана


Для снятия тормозного барабана со ступицы колеса отверните винт крепления(рисунок 4.48).


Снимите датчик скорости вращения колеса (на автомобилях с ABS).
Отверните болты крепления ступицы заднего колеса.

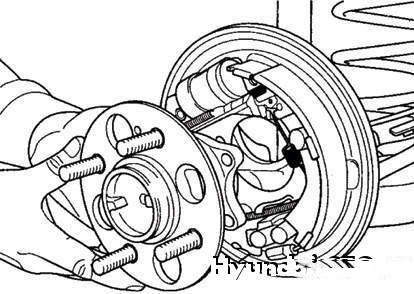

 Рисунок 4.49. Снятие ступицы заднего колеса в сборе с осью




Выньте ступицу через тормозной механизм (рисунок 4.49).
Проверка технического состояния
Проверьте ступицу на наличие трещин или повреждений.
Проверьте колпак и открытую часть сальника на наличие следов подтекания смазки.
Убедитесь в отсутствии повышенного шума при вращении ступицы.


 Рисунок 4.50. Проверка момента сопротивления проворачиванию подшипника ступицы




Проверьте момент сопротивления проворачиванию подшипника ступицы (рисунок 4.50).
Момент сопротивления проворачиванию не более 1,8 Н·м.
Установка
Установите подшипник ступицы.

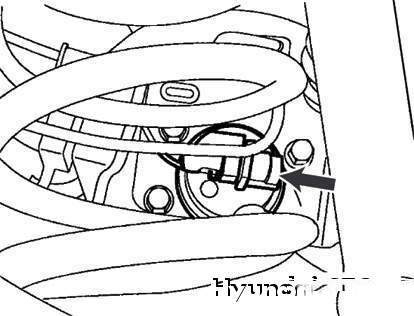

 Рисунок 4.51. Датчик скорости вращения колеса




Установите датчик скорости вращения колеса (рисунок 4.51).
Установите колесо.


ПРЕДУПРЕЖДЕНИЕ
Надежно соедините разъем датчика скорости вращения колеса (на автомобилях с ABS).
