Хендай Гётц. Подрамник

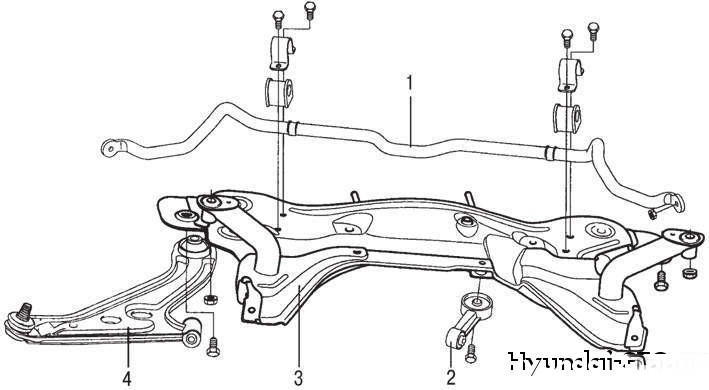

 Рисунок 4.30. Подрамник: 1 – штанга стабилизатора поперечной устойчивости; 2 – кронштейн задней балансирной опоры подвески двигателя; 3 – подрамник; 4 – рычаг подвески




Подрамник показан на рисунок 4.30.
Снятие
Отверните болты крепления сайлентблоков рычага подвески.

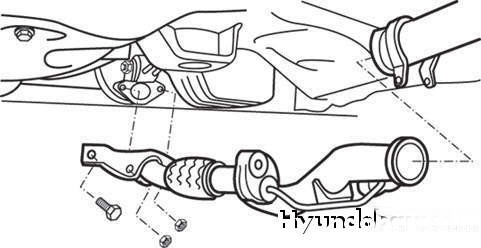

 Рисунок 4.31. Приемная труба глушителей




Снимите приемную трубу глушителей (рисунок 4.31).

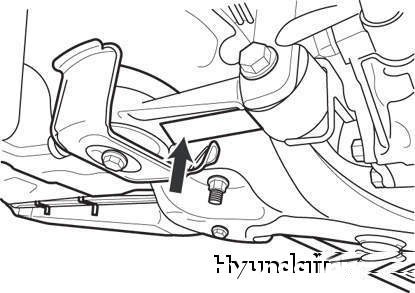

 Рисунок 4.32. Кронштейн балансирной опоры подвески двигателя




Снимите кронштейн задней балансирной опоры подвески двигателя (рисунок 4.32).
Для облегчения снятия подрамника отверните болты крепления рулевого механизма и гайки крепления пальцев шаровых шарниров стоек стабилизатора, подвесьте рулевой ме-ханизм и рулевые тяги к двигателю.

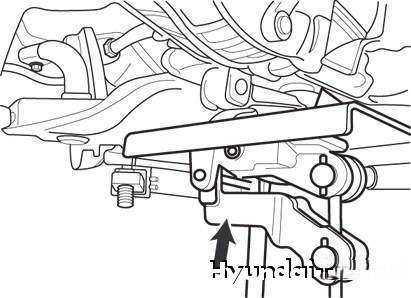

 Рисунок 4.33. Установка домкрата под подрамник




Установите под подрамник домкрат (рисунок 4.33) и снимите подрамник, отвернув болты его крепления к кузову.
Проверка технического состояния
Проверьте подрамник на наличие трещин или деформации.
Проверьте опоры подвески и сайлентблоки на наличие трещин или ухудшение свойств материала.
Установка
Установите подрамник, поддерживая его домкратом.
Установите рулевой механизм и стойку стабилизатора поперечной устойчивости.
Заверните болты и гайки крепления сайлентблоков рычагов подвески.
Установите кронштейн задней балансирной опоры подвески двигателя.
Установите приемную трубу глушителей.
