Хендай Гётц. Педаль сцепления

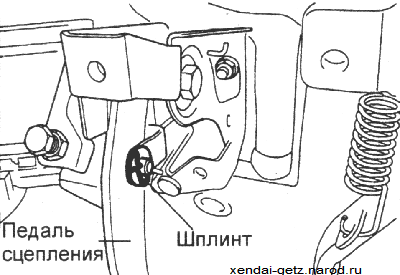

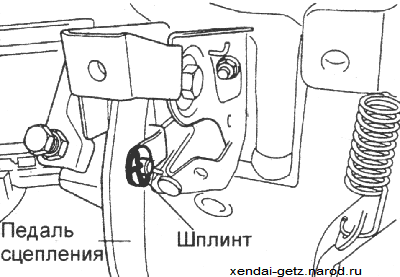

Снятие 1. Снимите шплинт и шайбу.

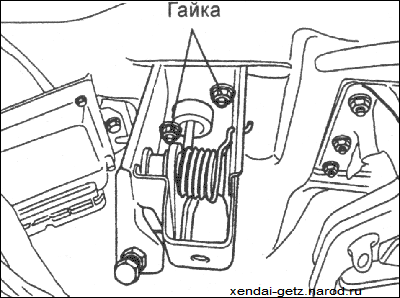

2. Выверните болты крепления педали сцепления.

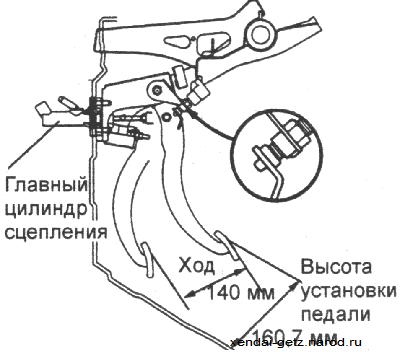

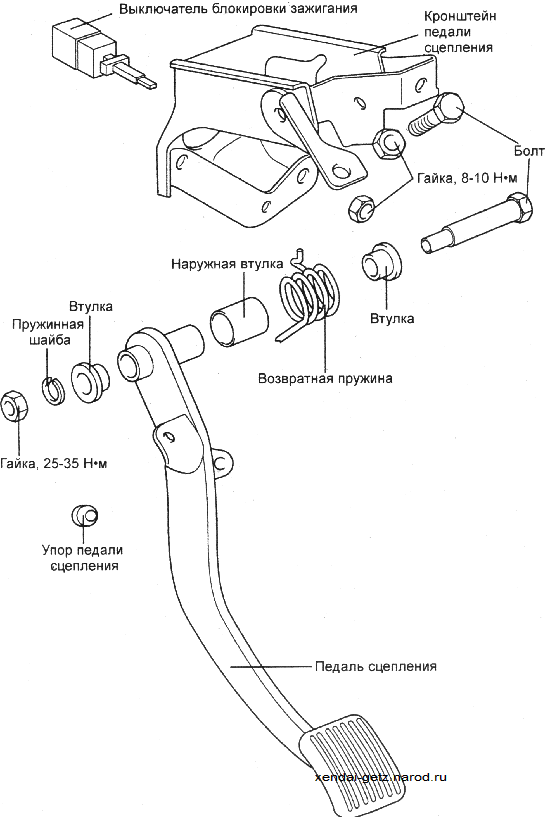

Проверка 1. Проверьте ось и втулку педали сцепления на отсутствие износа. 2. Проверьте педаль сцепления на отсутствие изгиба и деформации. 3. Проверьте возвратную пружину на отсутствие повреждений и потерю упругости. 4. Проверьте площадку педали сцепления на отсутствие повреждений и износа. 5. Проверьте высоту установки педали над полом (от наружной поверхности площадки педали до пола). Номинальная высота установки педали сцепления А, мм: 160,7
6. Если высота установки педали над полом не соответствует норме, отрегулируйте ее следующим образом: • Болтом отрегулируйте высоту установки педали, после чего затяните контргайку.
Внимание После регулировки затяните болт так, чтобы он касался упора педали, после чего затяните контргайку. • Вращением толкателя отрегулируйте его длину на новую высоту педали, после чего закрепите толкатель гайкой. Внимание При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления. 7. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали сцепления (В): 6–13 мм

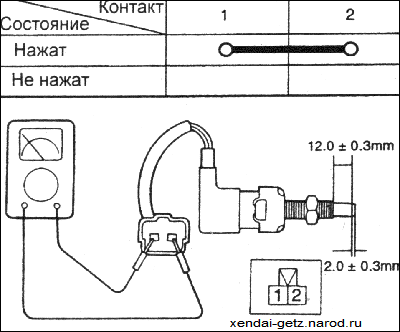

8. Если свободный ход педали сцепления не соответствует норме, возможно наличие воздуха в гидравлическом приводе или неисправен главный цилиндр сцепления. Прокачайте гидравлический привод и проверьте главный цилиндр или сцепление. Проверка выключателя блокировки зажигания Проверьте проводимость электрической цепи между контактами выключателя.

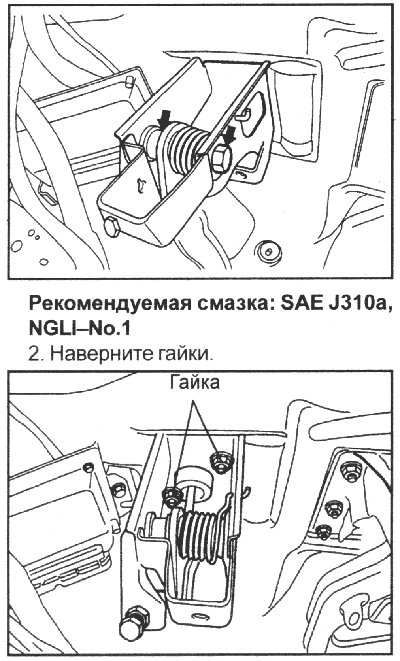

Установка 1. Нанесите универсальную смазку в местах, показанных стрелами на рисунке.
