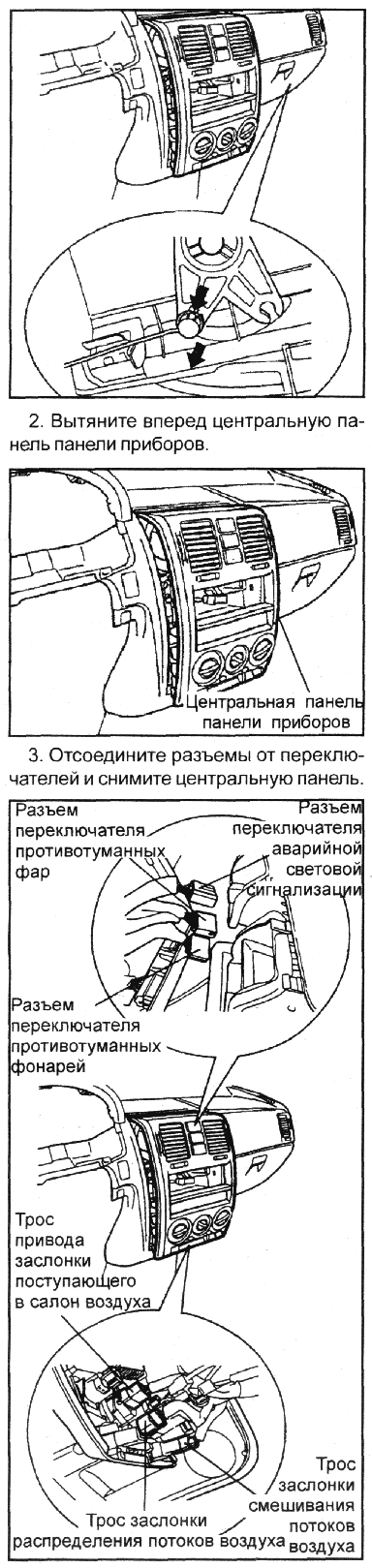

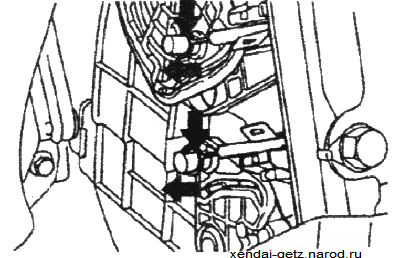

Хендай Гётц. Вентилятор отопителя салонаСнятие 1. Отсоедините два троса привода от отопителя и один трос привода от кожуха вентилятора Hyundai Getz.

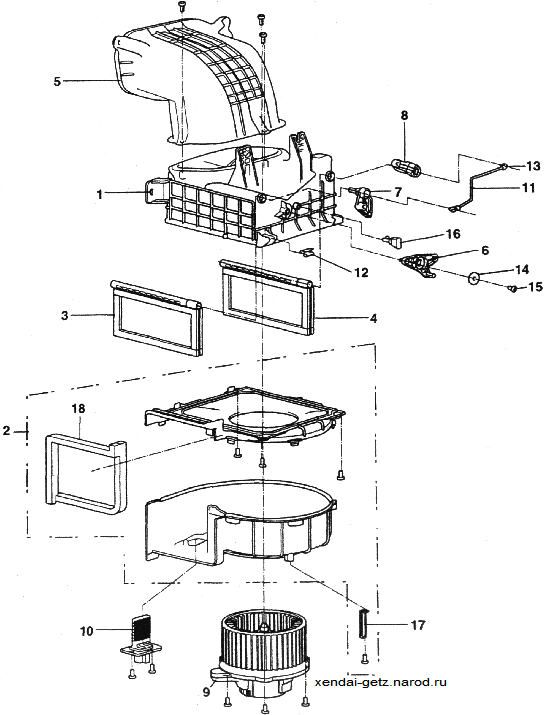

Вентилятор отопителя: 1 — направляющий кожух; 2 — кожух вентилятора; 3 — заслонка поступающего воздуха «А»; 4 — заслонка поступающего воздуха «В»; 5 — направляющий кожух поступающего воздуха; 6 — рычаг привода заслонки поступающего воздуха; 7 — рычаг заслонки поступающего воздуха «А»; 8 — рычаг заслонки поступающего воздуха «В»; 9 — электродвигатель и крыльчатка вентилятора; 10 — резистор; 11 — тяга привода заслонки поступающего воздуха; 12 — зажим троса; 13 — держатель тяги; 14-пружинная шайба; 15-винт; 16-штифт заслонки; 17-держатель проводов; 18 — уплотнение.

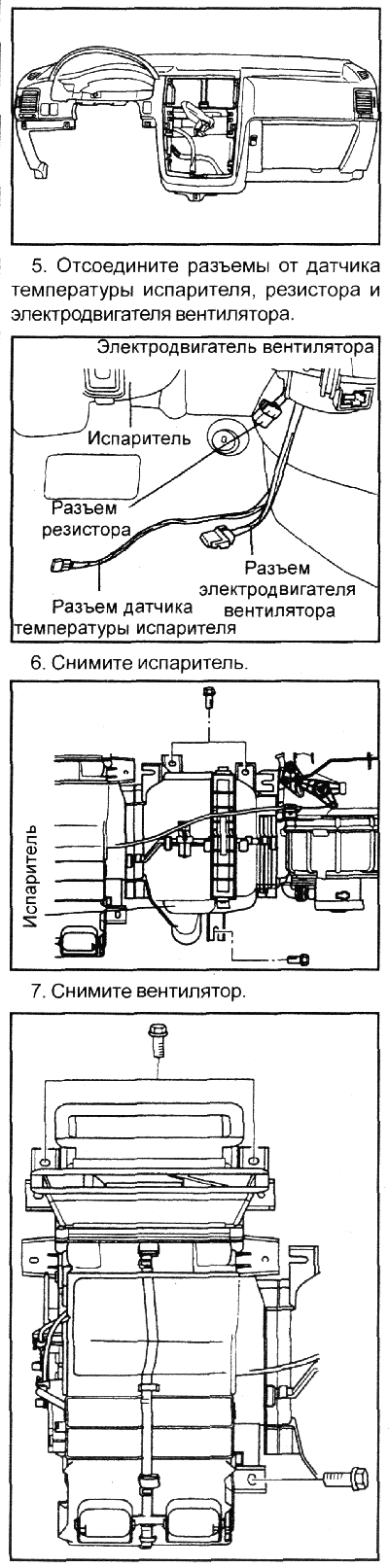

4. Выверните десять болтов и снимите балку панели приборов.

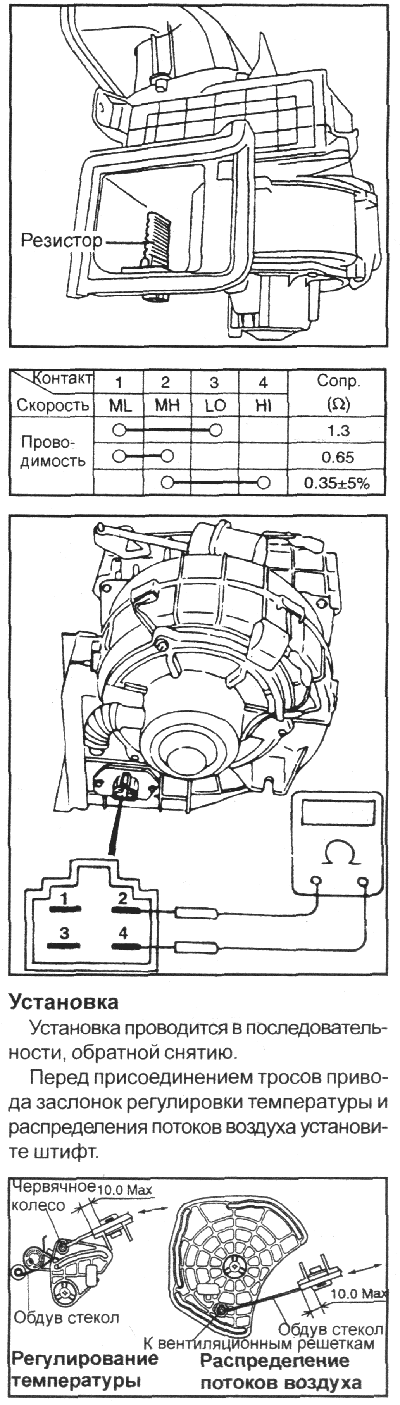

Проверка 1.Дополнительными проводами подайте напряжение от аккумуляторной батареи к контактам и разъема двигателя вентилятора. Если двигатель вентилятора вращается, значит, он исправен. 2.Проверьте сопротивление между контактами разъема вентилятора. Если сопротивление не соответствует требуемым значениям, замените резистор.
