Хендай Гётц. Система кондиционирования и вентиляции

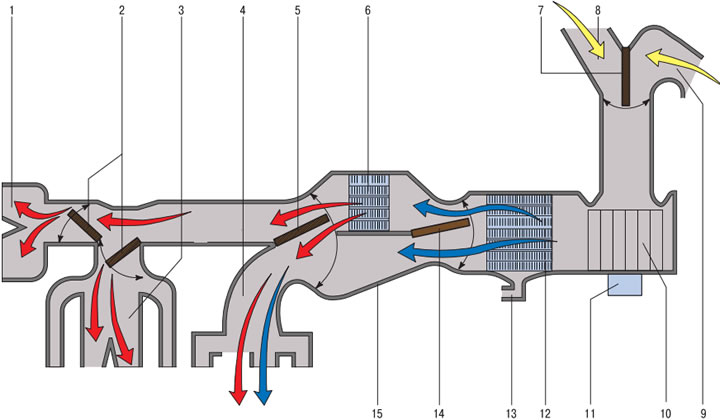

Схема движения воздушных потоков в системе вентиляции, отопления и кондиционирования воздуха: 1 - дефлекторы обдува ветрового стекла; 2 - заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 - дефлекторы панели приборов; 4 - воздуховоды обогрева зоны ног водителя и пассажиров; 5 - заслонка распределения воздушных потоков к дефлекторам панели приборов и к воздуховодам обогрева зоны ног водителя и пассажиров; 6 - радиатор отопителя; 7 - заслонка системы рециркуляции; 8 - короб воздухопритока; 9 - воздухозаборник в салоне автомобиля; 10 - крыльчатка вентилятора; 11 - электродвигатель вентилятора; 12 - испаритель кондиционера; 13 - дренажное отверстие для слива конденсата; 14 - заслонка регулятора температуры; 15 - корпус блока системы отопления и кондиционирования

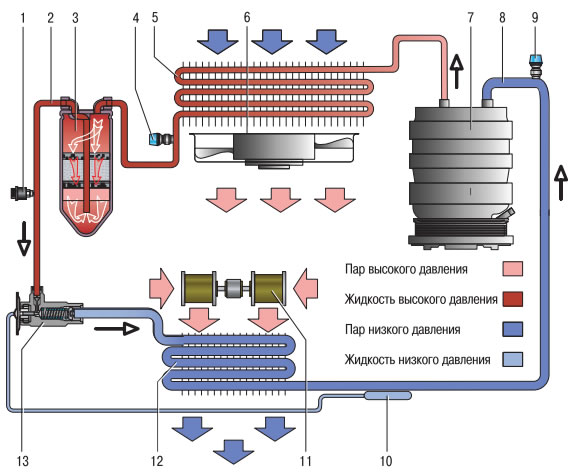

Принципиальная схема движения хладагента в системе кондиционирования воздуха: 1 - комбинированный датчик давления; 2 - участок трубопровода высокого давления; 3 - ресивер-осушитель; 4 - сервисный клапан линии высокого давления; 5 - конденсор (радиатор кондиционера); 6 - вентилятор конденсора и радиатора системы охлаждения; 7 - компрессор кондиционера; 8 - участок трубопровода низкого давления; 9 - сервисный клапан линии низкого давления; 10 - термобаллон; 11 - вентилятор отопителя; 12 - испаритель; 13 - терморегулирующий клапан
Технические данные
|
Отопитель |
Максимальная мощность обогрева, ккал/ч |
4 500 ±10% |
|
Охлаждение |
Максимальная мощность охлаждений, ккал/ч |
4100±410 |
|
Компрессор |
Тип |
10РА15С |
|
Производительность, см3 |
155,3 |
|
|
Конденсор |
Мощность охлаждения, ккал/ч |
11000 |
|
Электромагнитная муфта |
Трение покоя, Н»м |
5,4 |
|
Датчик тройного давления |
Высокое давление, кг/см2 |
OFF:32 ON:26 |
|
Среднее давление г кг/см2 |
OFF: 14 . ON:18 |
|
|
Низкое давление, кг/см2 |
OFF:2 ON:2,25 |
|
|
Испаритель |
Включение/ выключение кондиционера |
OFF:1,5±0,6°C ON: 3,0±0,6DC |
|
Хладагент |
Тип |
R134a |
|
Количество, г |
500±25 |
Общая информация
Приводимый в действие двигателем автомобиля компрессор сжимает газообразный хладагент до высокого давления, при этом температура хладагента значительно повышается. Затем сжатый и нагретый хладагент подается в конденсатор, установленный на радиаторе системы охлаждения. Конденсатор охлаждает газообразный хладагент, который превращается в жидкость. Жидкий хладагент поступает в приемник/ сушилку, где от него оделяется вода, затем подает жидкость к испарителю, расположенному в блоке ото-пителя в салоне автомобиля. В испарителе жидкий хладагент испаряется, переходя в газообразное состояние, и уменьшает температуру поступающего в салон воздуха. Далее газообразный хладагент поступает к компрессору и цикл повторяется снова.
Реле кондиционера управляет электрическими цепями вентилятора конденсатора и компрессора кондиционера. Управление реле осуществляется блоком управления двигателем. Если охлаждающая жидкость превышает некоторую температуру, блок управления двигателем выключает реле, в результате чего выключается система кондиционирования. При пуске двигателя или ускорении автомобиля блок управления двигателем выключает реле, в результате чего выключается система кондиционирования в течение 5 с.
Вентилятор продувает воздух через сердечник испарителя, в результате чего увеличивается поток охлажденного воздуха, подаваемого в салон автомобиля. Частота вращения вентилятора определяется положением переключателя вентилятора и блоком резисторов.
Компрессор кондиционера является первичным элементом системы кондиционирования воздуха. Если компрессор кондиционера выходит из строя, то отсутствует сжатие и перемещение хладагента по контуру системы кондиционирования воздуха. Компрессор кондиционера приводится в действие ремнем от шкива коленчатого вала.
Сцепление компрессора кондиционера включает компрессор. Сцепление имеет электромагнитное управление.
Конденсатор установлен перед радиатором. Вентилятор конденсатора увеличивает поток воздуха через конденсатор.
Блок вентилятора/ испарителя содержит двигатель вентилятора, реле кондиционера, сердечник испарителя и расширительный клапан.
Сердечник испарителя выполняет функции охлаждения и осушки воздуха. При охлаждении воздуха влага из воздуха осаждается на испарителе и в салон автомобиля поступает охлажденный сухой воздух.
Расширительный клапан позволяет жидкому хладагенту под высоким давлением расширяться, входя в испаритель. Клапан пропускает определенное количество жидкого хладагента, чтобы исключить затопление испарителя.
Осушенный воздух может быть повторно нагрет, проходя через радиатор отопителя. Радиатор отопителя нагревается проходящей через него горячей охлаждающей жидкостью.
В приемник/ сушилку поступает жидкий хладагент от конденсатора, где из него удаляется вода и затем хладагент поступает к испарителю.
Система кондиционирования заправлена хладагентом R-134a.
