Хендай Гётц. Датчик угла поворота коленчатого вала (CKP)

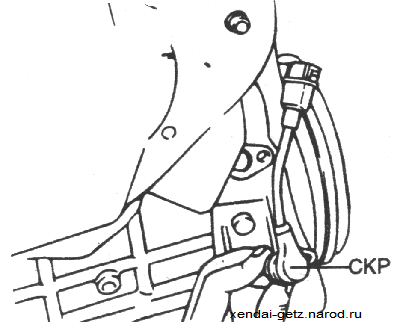

  Датчик угла поворота коленчатого вала, состоит из магнита и катушки и расположен около зубчатого венца маховика. Датчик передает блоку ЕСМ информацию об угле поворота коленчатого вала (положение поршня). На основании информации выходного сигнала этого датчика блок ЕСМ вычисляет частоту вращения двигателя и положение коленчатого вала.

  Проверка

1. Отсоедините разъем от датчика угла поворота коленчатого вала.

2. Измерьте сопротивление между контактами 1 и 2 разъема датчика.

  Сопротивление: 0,486–0,594 кОм при температуре 20°С



3. Если сопротивление датчика отличается от требуемого, замените датчик.

  Зазор между ротором и датчиком угла поворота коленчатого вала: 0,5–1,5 мм

  Момент затяжки: 9–11 Н*м
