Хендай Гётц. Датчик положения дроссельной заслонки (TP)

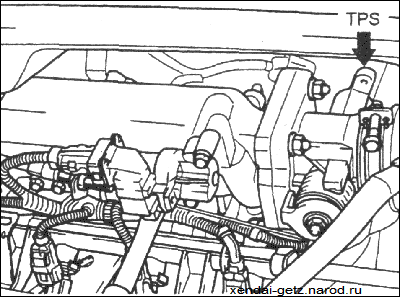

Датчик положения дроссельной заслонки — это переменный резистор, вращающийся с осью дроссельной заслонки и передающий информацию на основании которой блок ЕСМ определяет, когда дроссельная заслонка закрыта, полностью открыта или находится в промежуточных положениях. Датчик жестко соединен с валом дроссельной заслонки. В зависимости от положения дроссельной заслонки изменяется сопротивление датчика.

Проверка

1. Отсоедините разъем отдатчика положения дроссельной заслонки.

2. Измерьте сопротивление между клеммами 2 (масса) и 3 (питание) разъема датчика.

Сопротивление: 0,7–3,0 кОм

3. Подсоедините омметр к клеммам 2 (масса) и 3 (выход датчика) разъема датчика.

4. Медленно откройте дроссельную заслонку и убедитесь, что сопротивление датчика плавно изменяется пропорционально открытию дроссельной заслонки.

5. Если сопротивление датчика отличается от требуемого или изменяется скачкообразно, замените датчик.

Момент затяжки: 1,5–2,5 Н*м
