Хендай Гётц. Датчик температуры охлаждающей жикости (ECT)

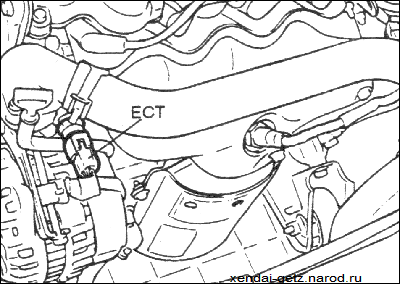

Датчик температуры охлаждающей жидкости установлен в трубопроводе охлаждающей жидкости на головке цилиндров и контролирует температуру охлаждающей жидкости и передает сигнал блоку управления двигателем ЕСМ. В качестве датчика используется терморезистор, который чувствителен к изменениям температуры. Электрическое сопротивление терморезистора уменьшается при увеличении температуры. ЕСМ определяет температуру охлаждающей жидкости по величине напряжения сигнала датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

Проверка

1. Снимите датчик температуры охлаждающей жидкости с впускного коллектора.

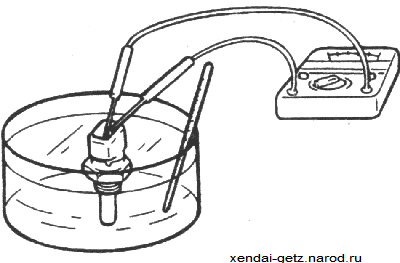

2. Нагревая сосуд с водой и расположенным в нем датчиком, проверьте его сопротивление.

Температура	Сопротивление
-30°С	22,22–31,78 Юм
-10°С	8,16–10,74 кОм
0°С	5,18–6,60 кОм
20°С	2,27–2,73 кОм
40°С	1,059–1,281 кОм
60°С	0,538–0,650 кОм
80°С	0,298–0,322 кОм
90°С	0,219–0,243 кОм

3. Если сопротивление датчика отличается от требуемого, замените датчик.

Установка

1. Нанесите на резьбу датчика герметик LOCTITE 962T или эквивалентный.

2. Вверните датчик и затяните его моментом, приведенным в спецификации.

Момент затяжки: 15–20 Н*м

3. Подсоедините к датчику разъем.
