Хендай Гётц. Электрический вентилятор системы охлаждения двигателя 1,5 и 1,6 л.

Проверка технического состояния

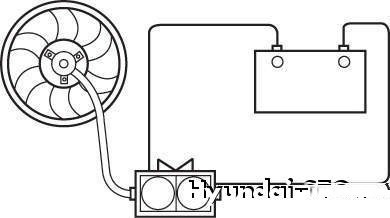

Рисунок 2.121. Проверка работоспособности электродвигателя вентилятора

Убедитесь, что электровентилятор включается при подаче напряжения аккумуляторной батареи на выводы электродвигателя (рисунок 2.121).

Убедитесь в отсутствии посторонних шумов во время работы электровентилятора.

Пробка радиатора системы охлаждения

Проверка технического состояния

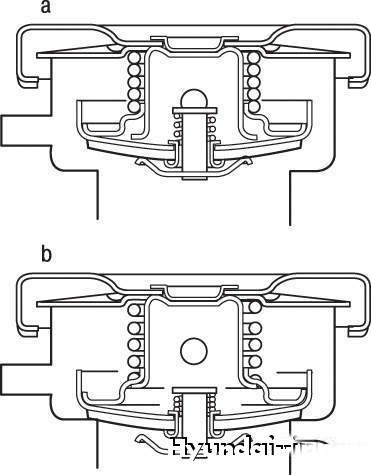

Рисунок 2.122. Схема работы пробки радиатора:

a – при снижении давления до 81,4–108,0 кПа (0,83–1,1 кгс/см2); b – при разрежении 6,86 кПа (0,07 кгс/см2)

Проверьте пробку радиатора на отсутствие повреждений, трещин и ухудшение свойств материала прокладки (потеря упругости) (рисунок 2.122).

Присоедините пробку к приспособлению для проверки пробки радиатора.

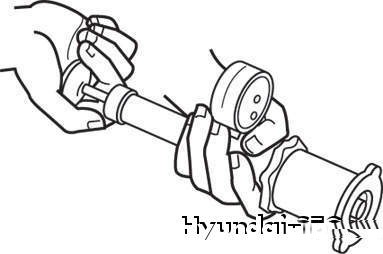

Рисунок 2.123. Приспособление для проверки работоспособности пробки радиатора

С помощью насоса приспособления создавайте давление до прекращения отклонения стрелки манометра (рисунок 2.123).

Пробка радиатора исправна, если стрелка манометра в течение 10 с показывает давление выше рабочего.

Термостат системы охлаждения

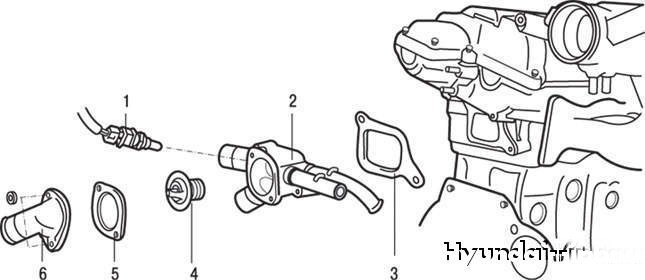

Рисунок 2.124. Термостат системы охлаждения: 1 – датчик температуры охлаждающей жидкости; 2 – корпус термостата; 3 – прокладка; 4 – термостат; 5 – прокладка; 6 – подводящий патрубок

Термостат системы охлаждения показан на рисунок 2.124.

Снятие

Слейте охлаждающую жидкость так, чтобы ее уровень в рубашке охлаждения двигателя был на уровне термостата или ниже.

Снимите подводящий патрубок и прокладку.

Снимите термостат.

Проверка технического состояния

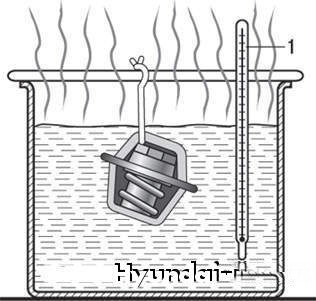

Рисунок 2.125. Схема проверки термостата: 1 – термометр

Проверьте температуру открытия клапана термостата, погрузив термостат в горячую охлаждающую жидкость (рисунок 2.125). При необходимости замените термостат.

Температура начала открытия клапана термостата –82 °С.

Температура полного открытия клапана термостата –95 °С.

Установка

Проверьте правильность посадки фланца клапана термостата в гнезде корпуса термостата. Если термостат установлен неправильно, то его нижняя часть будет касаться ребра внутри подводящего патрубка, что приведет к нарушению работы термостата.

Установите отводящий патрубок с новой прокладкой.

Залейте в систему свежую охлаждающую жидкость.

Датчик температуры охлаждающей жидкости

Снятие

Снимите датчик температуры охлаждающей жидкости.

Проверка технического состояния

Погрузите датчик в горячую охлаждающую жидкость.

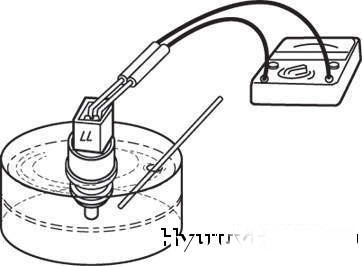

Рисунок 2.126. Схема проверки датчика температуры охлаждающей жидкости

Проверьте, соответствует ли сопротивление датчика норме (рисунок 2.126).

Сопротивление датчика при температуре 20 °С должно быть 2,31–2,59 кОм.

Установка

Вверните рукой датчик температуры охлаждающей жидкости в отверстие в корпусе термостата.

Затяните датчик моментом 20–40 Н·м.

Залейте в систему свежую охлаждающую жидкость.
