Хендай Гётц. Регулировка натяжения зубчатого ремня двигателя G4EA 1,3 л

1. Поверните рулевое колесо до упора против часовой стрелки.

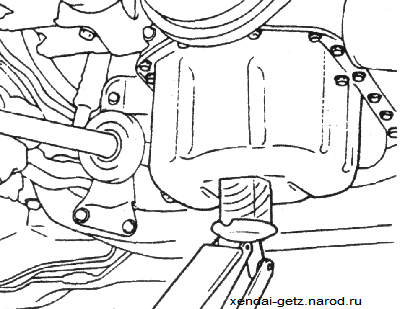

2. Поднимите автомобиль.

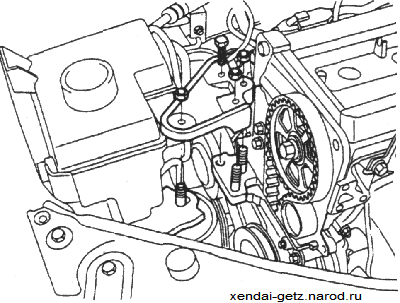

3. Снимите кронштейн опоры двигателя.

4. Отверните болт крепления шкива водяного насоса и болт крепления генератора к натяжной планке.

5. Снимите шкив водяного насоса, ремень привода генератора, шкив и ремень привода насоса гидроусилителя рулевого управления.

Выверните верхний боковой болт крепления кожуха зубчатого ремня.

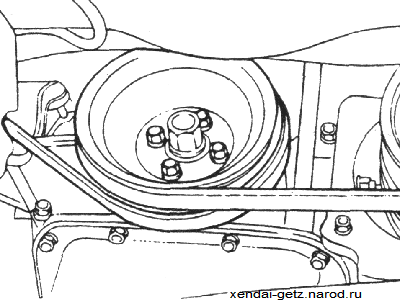

7. Снимите шкив коленчатого вала.

8. Поверните коленчатый вал по часовой стрелке и совместите установочные метки так, чтобы поршень в первом цилиндре установился в верхней мертвой точке в конце такта сжатия.

Предостережение

Вращайте коленчатый вал только по часовой стрелке.

9. Ослабьте на 1 -2 оборота затяжку болта крепления натяжного ролика, при этом пружина увеличит натяжение зубчатого ремня.

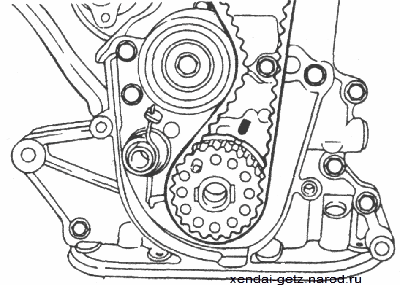

10. Поверните коленчатый вал по часовой стрелке на полных 2 зуба на шкиве.

11. В первую очередь затяните болт со стороны шлица и во вторую очередь -болт со стороны точки поворота механизма натяжения.

12. Поверните шкив коленчатого вала на два оборота по часовой стрелке для правильной посадки зубчатого ремня на шкивы.

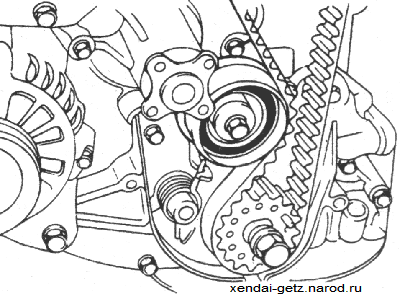

13. Нажмите на натяжной ролик в направлении стрелки и проверьте количество зубьев ремня, входящих в зацепление со шкивом распределительного вала на участке «А».

14. Проверьте натяжение зубчатого ремня (двигатель 1,3 л).

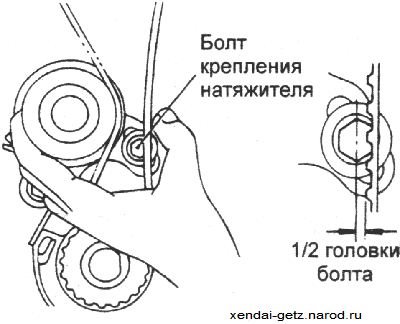

При нажатии натяжного ролика и на натянутую ветвь зубчатого ремня усилием 49 Н зубчатый ремень должен прогнуться до центра головки болта крепления натяжного ролика.

15. Установите кожухи зубчатого ремня. Момент затяжки: 10–12 Н*м

16. Установите шкив коленчатого вала.

17. Установите шкив водяного насоса.

18. Установите поликлиновой ремень и отрегулируйте его натяжение.
