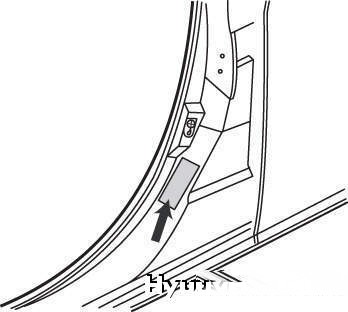

Рисунок
1.3. Идентификационный номер (VIN) автомобиля
GI-2
Рисунок
1.4. Расположение идентификационного номера (VIN)
на автомобилях GI-2 с трехдверным кузовом

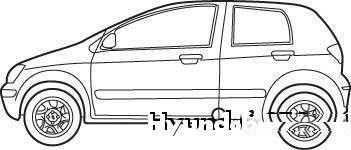

Рисунок
1.5. Расположение идентификационного номера (VIN)
на автомобилях GI-2 с пятидверным кузовом

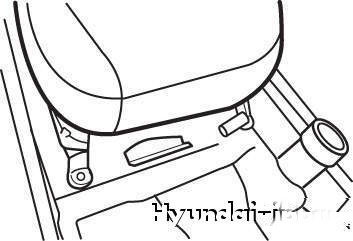

Рисунок
1.6. Расположение идентификационного номера (VIN)
на полу кузова автомобиля GI-2 (с трех- и
пятидверным кузовами)
Для идентификации автомобиля служит идентификационный номер (VIN).
Он нанесен на кузове автомобиля в двух местах: на центральной
стойке кузова в ее нижней части и на полу кузова под передним
пассажирским сиденьем. Место расположения номера на центральной
стойке кузова указано стрелкой нарисунок
1.3, места расположения на автомобилях GI-2 см.рисунок
1.4и1.5.
Место расположения идентификационного номера на полу кузова под
передним пассажирским сиденьем указано стрелкой нарисунок
1.6.

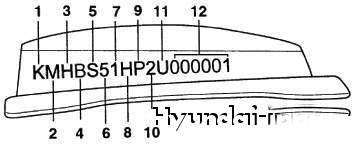

Рисунок
1.7. Структура идентификационного номера (VIN)
автомобиля GI-2
Идентификационный номер (VIN) имеет семнадцать позиций.
Структура номера показана нарисунок
1.7, в
табл. 1.4 описана расшифровка номера.
Таблица 1.4
Расшифровка идентификационного номера
Позиция
Наименование
Обозначение
Расшифровка
1
Географическая зона
К
Корея
2
Изготовитель
М
Hyundai motor company
3
Тип автомобиля
Н
Легковой
4
Модель автомобиля
В
Getz
5
Модификация и серия
S
Т
U
Базовая (L)
Люкс (GL)
Суперлюкс (GLS)
6
Тип кузова
3
5
Трехдверный хэтчбек
Пятидверный хэтчбек
7
Системы пассивной безопасности
1
2
3
4
Ремни безопасности с преднатяжителем (водителя и
пассажира)
Ремни безопасности без преднатяжителя (водителя и
пассажира)
Ремень безопасности с преднатяжителем и подушка
безопасности водителя
Ремень безопасности с преднатяжителем и подушка
безопасности водителя и пассажира.
Ремень безопасности пассажира с преднатяжителем или без
преднатяжителя
8
Тип двигателя
А
В
G
Н
Бензиновый 1.5 DOHC (рабочий объем 1,5 л, с двумя
распределительными валами верхнего расположения)
Бензиновый 1.6 DOHC (рабочий объем 1,6 л, с двумя
распределительными валами верхнего расположения)
Бензиновый 1.3 SOHC (рабочий объем 1,3 л, с одним
верхнерасположенным распределительным валом)
Бензиновый 1.1 SOHC (рабочий объем 1,1 л, с одним
верхнерасположенным распределительным валом)
9
Рулевое управление
Р
R
Левостороннее
Правостороннее
10
Год выпуска
2
3
4
5
2002
2003
2004
2005
11
Завод-изготовитель
U
Улсан (Корея)
12
Серийный номер автомобиля
000001-999999
Идентификационные данные двигателя
Рисунок
1.8. Расположение (указано стрелкой)
идентификационного номера на блоке цилиндров
двигателя рабочим объемом 1,1 л (GI-4)

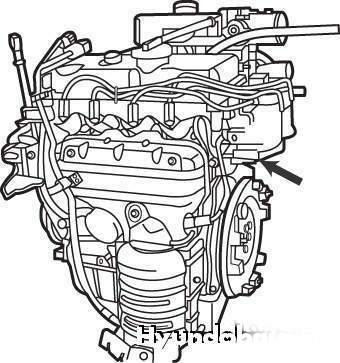

Рисунок
1.9. Расположение (указано стрелкой)
идентификационного номера на блоке цилиндров
двигателя рабочим объемом 1,3 л (GI-4)

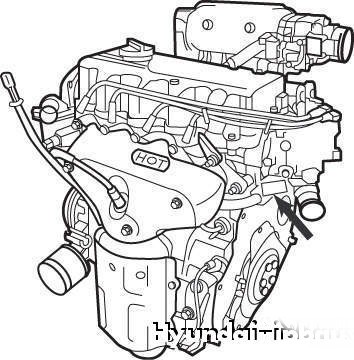

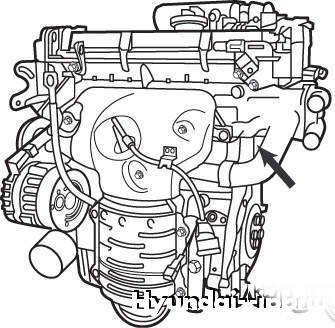

Рисунок
1.10. Расположение (указано стрелкой)
идентификационного номера на блоке цилиндров
двигателя рабочим объемом 1,5 л (GI-4)

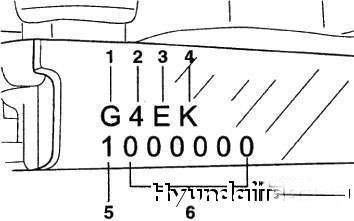

Рисунок
1.11. Структура идентификационного номера
двигателя GI-4
Двигатели автомобилей снабжены идентификационными номерами.
Места их нанесения (см. стрелку) показаны на рисунок1.8,1.9,1.10.
Идентификационный номер двигателя имеет шесть позиций. Структура
идентификационного номера показана нарисунок
1.11, его расшифровка приведена в табл. 1.5.

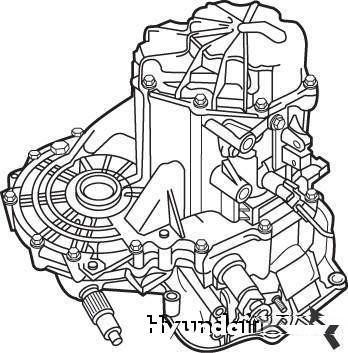

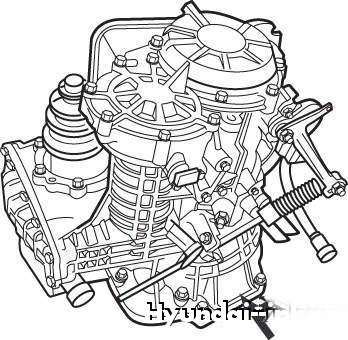

Рисунок
1.12. Расположение (указано стрелкой)
идентификационного номера на картере
механической коробки передач (GI-6)
Рисунок
1.13. Расположение (указано стрелкой)
идентификационного номера на картере
автоматической коробки передач (GI-6)
Коробке передач автомобиля также присваивают идентификационный
номер. Место нанесения номера (см. стрелку) на механической
коробке передач показано нарисунок
1.12, на автоматической коробке передач – нарисунок
1.13. В табл. 1.6 приведена расшифровка идентификационного
номера.
Таблица 1.6
Расшифровка идентификационного номера коробки передач
