Hyundai Solaris (2018 год). Руководство по эксплуатации - часть 104

7 70

Техническое обслуживание

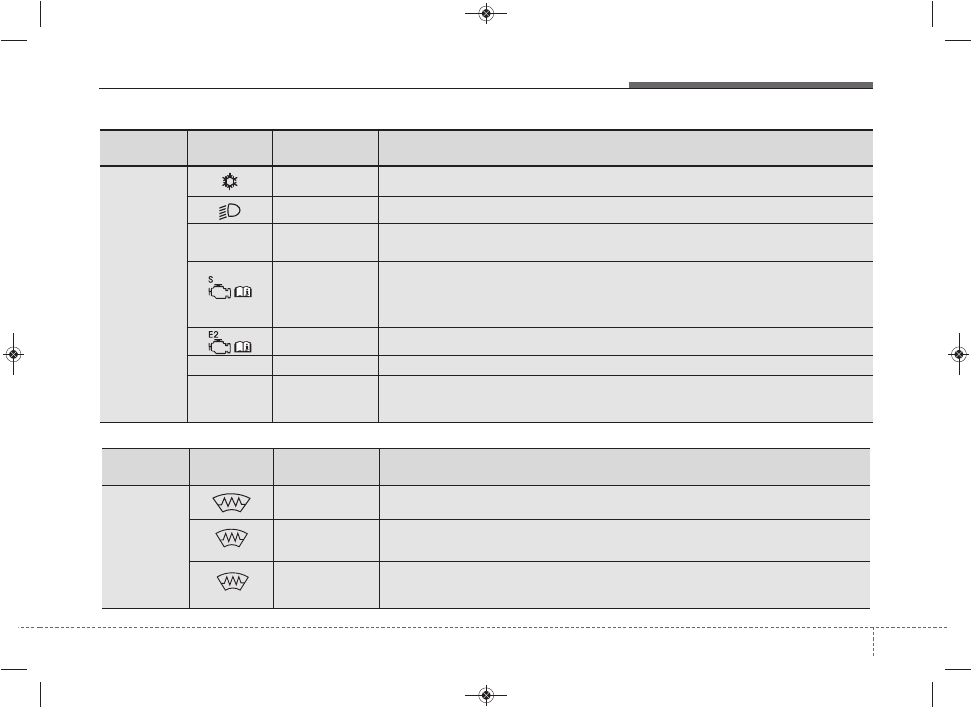

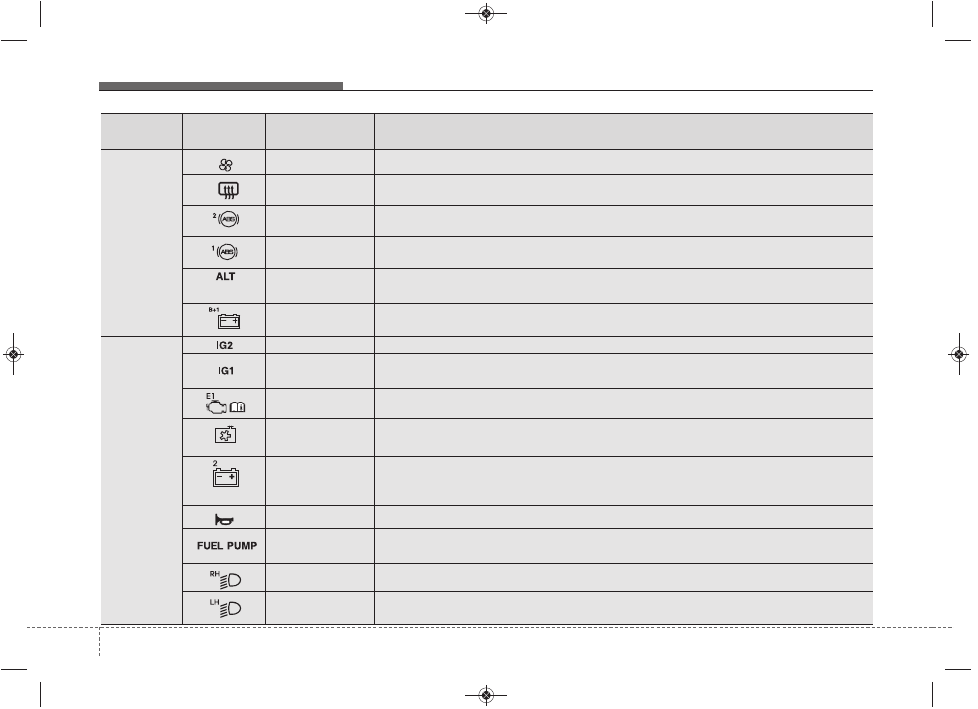

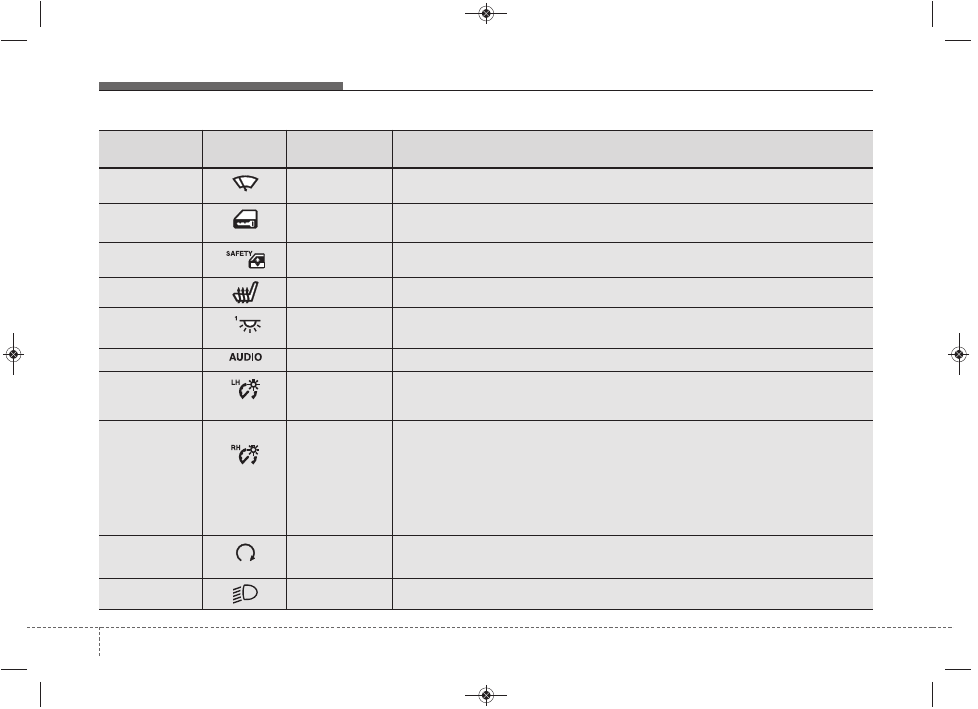

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

WIPER FRT

25A

Многофункциональный переключатель, двигатель стеклоочистителей ветрового
стекла

DR LOCK

20A

Реле блокировки/разблокирования дверей, реле разблокирования крышки, привод
блокировки двери водителя

SAFETY POWER

WINDOW

25A

Модуль обеспечения безопасности стеклоподъемника в двери водителя

S/HEATER

15A

Выключатель на центральной приборной панели

ROOM LAMP

10A

Комбинация приборов, модуль управления электрооборудованием кузова, модуль
управления кондиционера, освещение багажника, освещение салона

AUDIO

20A

Аудиосистема

TAIL LAMP LH

10A

Задние комбинированные фонари (левая сторона), фары (левая сторона), Лампа
подсветки номерного знака (левая/правая) (4-дверный кузов), лампа подсветки
номерного знака (5-дверный кузов)

TAIL LAMP RH

10A

Правая фара, задние комбинированные фонари (правая сторона), реостат, пере-
ключатель устройства регулировки угла наклона, выключатель аварийной световой
сигнализации, аудиосистема, разъем AUX и USB, выключатель ESC, комбинация
приборов, многофункциональный переключатель (дистанционное управление),
переключатель кондиционера, выключатель устройства предотвращения запотева-
ния заднего стекла, модуль управления кондиционера, выключатель обогревателя
стеклоочистителей ветрового стекла, подсветка рычага селектора ATM.

START

10A

Коробка предохранителей и реле E/R (реле 7), в моторном отсеке, выключатель
блокировки зажигания, датчик диапазонов автоматической коробки передач

H/LAMP

10A

Комбинация приборов, фара

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

P/WDW LH

25A

Главный пульт управления стеклоподъемниками, переключатель задних стекло-
подъемников (левая сторона)

P/WDW RH

25A

Главный пульт управления стеклоподъемниками, переключатель задних стекло-
подъемников (правая сторона), переключатель стеклоподъемника пассажирской
двери

HTD MIRR

10A

Выключатель устройства предотвращения запотевания заднего стекла, привод
наружного зеркала заднего вида со стороны водителя/ пассажира

A/CON

10A

Модуль управления кондиционера (автомат.)

BLOWER

10A

Модуль управления двигателем, датчик включения вентилятора вентилятора, рези-
стор вентилятора

Техническое обслуживание

71

7

Панель плавких предохранителей в моторном отсеке

7 72

Техническое обслуживание

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

МУЛЬТИПРЕ-

ДОХРАНИ-

ТЕЛЬ

40A

Реле 10 (реле вентилятора)

40A

I/P блок коммутации (реле устройства предотвращения запотевания заднего стекла)

40A

Модуль управления ABS, модуль управления ESC

40A

Модуль управления ABS, модуль управления ESC, универсальный диагностический

разъем

125A

Генератор, панель предохранителей и реле в моторном отсеке (мультипредохранители

F1~F5, предохранитель F20)

50A

I/P блок коммутации (Предохранитель разъема питания: F35/F36, предохранитель:

F12~F15, реле габаритных огней)

ПРЕДО-

ХРАНИТЕЛЬ

40A

Реле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), замок зажигания

40A

Реле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок зажига-

ния

30A

Реле 1 (системы управлеиня двигателем), предохранитель F25

40A

Реле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле вентилятора (высокие обо-

роты))

50A

I/P блок коммутации (Реле: стеклоподъемник, аварийная световая сигнализация, бло-

кировка/разблокирование дверей, разблокирование крышки багажника, предохраните-

ли: F23~F25, F31, F32))

10A

Реле 5 (Реле звукового сигнала)

15A

Реле 2 (Реле топливного насоса)

10A

Правая фара

10A

Левая фара

Техническое обслуживание

7 3

7

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

ПРЕДО-

ХРАНИТЕЛЬ

10A

Реле 4 (Реле кондиционера)

10A

Панель предохранителей и реле в моторном отсеке (реле фар головного освещения)

INJECTOR

15A

Модуль управления двигателем, модуль управления коробкой передач ¹ #1~4, регули-

рующий клапан подачи масла, Реле 12 (реле топливного насоса)

10A

Модуль управления двигателем, датчик положения распределительного вала, элек-

тромагнитный клапан управления продувкой, датчик кислорода (вверх/вниз), модуль

иммобилайзера, Реле 3 (реле вентилятора (низкие обороты)), Реле 4 (Реле кондицио-

нера), Реле 8 (реле вентилятора (высокие обороты))

10A

Модуль управления коробкой передач

IGN COIL

15A

Катушка зажигания № 1~4, Конденсатор

B/UP LAMP

10A

Модуль управления коробкой передач, датчик диапазонов автоматической трансмис-

сии, комбинация приборов, модуль управления электрооборудованием кузова, задние

комбинированные фонари (левая/правая сторона

Панель вспомогательной коробки

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

ПРЕДО-

ХРАНИТЕЛЬ

40A

FRT HTD LH

40A

FRT HTD RH

15A

FRT HTD IND

LH

RH
