Hyundai Solaris (2018 год). Руководство по эксплуатации - часть 41





Характеристики автомобиля

90

4

СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ С РУЧНЫМ УПРАВЛЕНИЕМ (ПРИ НАЛИЧИИ)

1. Ручка настройки частоты вращения

вентилятора

2. Ручка терморегулятора
3. Ручка выбора режима работы
4. Переключатель режимов забора

воздуха

5. Кнопка включения кондиционера (A/C)*

* при наличии

ORBR040065

4 91

Характеристики автомобиля

Обогрев и кондиционирование

воздуха

1. Запустите двигатель.
2. Установите ручку выбора режима

работы по своему усмотрению.

Для повышения эффективности
обогрева и охлаждения:
- Обогрев:

- Охлаждение:

3. Установите ручку терморегулятора

по своему усмотрению.

4. Установите переключатель режимов

забора в положение забора наруж-
ного (свежего) воздуха.

5. Настройте частоту вращения венти-

лятора по своему усмотрению.

6. При необходимости включите конди-

ционер.

ORB040066

Характеристики автомобиля

92

4

Выбор режима работы

Ручка выбора режима работы предна-
значена для управления потоком воз-
духа в системе вентиляции.
Можно направить поток воздуха на
пол, в распределительные отверстия
на панели приборов или на ветровое
стекло. Предусмотрено пять режимов
распределения воздуха с соответ-
ствующим символьным обозначением:
лицо, двухуровневый, пол, обогрев
пола и ветрового стекла, обогрев вет-
рового стекла.

Подача воздуха через вентиля-

ционные отверстия передней

панели - дефлекторы

(B, D)

Поток воздуха направляется на верх-
нюю часть тела и в лицо человека.
Кроме того, возможна настройка поло-
жения каждого вентиляционного от-
верстия для направления потока пода-
ваемого через него воздуха.

Подача воздуха через вентиля-

ционные отверстия передней

панели и в нижнюю часть

салона - дефлекторы

(B, D, E, C)

Поток воздуха направляется в лицо
человека и в нижнюю часть салона.

Подача воздуха в нижнюю

часть салона - дефлекторы

(C, A, E)

Основная часть воздуха направляется
в нижнюю часть салона, а незна-
чительное его количество подается на
ветровое стекло и к боковым дефлек-
торам для предотвращения обмерза-
ния остекления.

Подача воздуха в нижнюю

часть салона и на ветровое

стекло - дефлекторы (A, C, E)

Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его количе-
ство подается к боковым дефлекторам
для предотвращения обмерзания
остекления.

Подача воздуха на ветровое

стекло - дефлекторы (A, D)

Основная часть воздуха направляется
на ветровое стекло, а незначительное
его количество подается к боковым
дефлекторам для предотвращения
обмерзания остекления.

ORB040067

4 93

Характеристики автомобиля

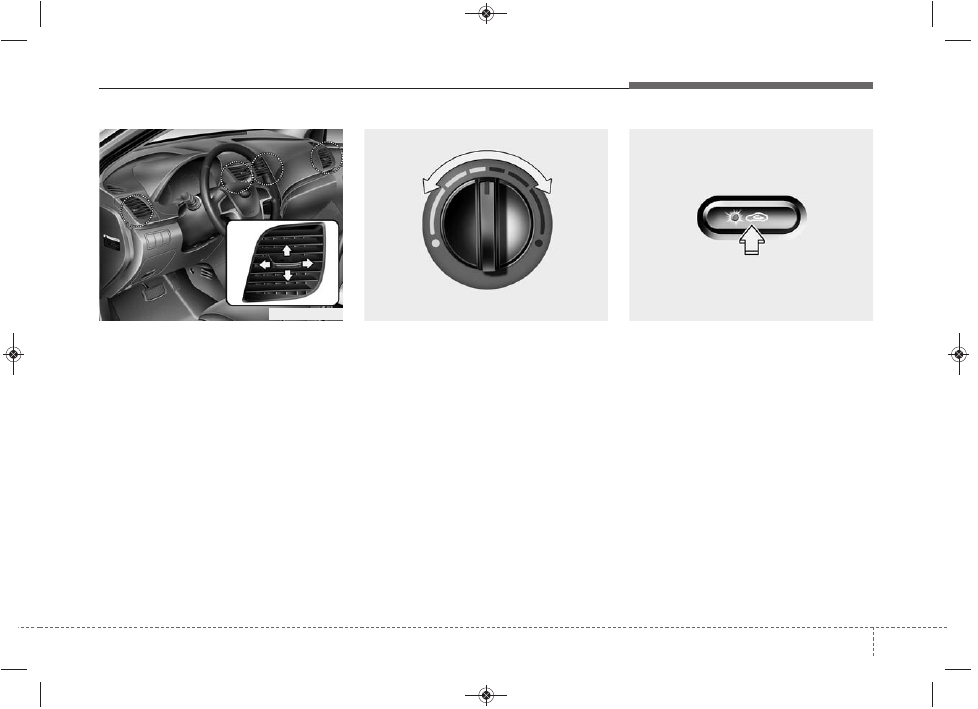

Вентиляционные отверстия в панели

приборов
Также можно настроить направление
подачи воздуха через эти вентиля-
ционные отверстия при помощи
рычажка, как это показано на рисунке.
• Для закрытия вентиляционных

отверстий переместите рычаг
управления заслонкой в направле-
нии, указанном стрелкой на рычаге.

• Направление подачи воздуха можно

регулировать путем перемещения
рычага управления заслонкой в нуж-
ном направлении.

Управление температурным

режимом

Ручка терморегулятора позволяет
настраивать температуру воздуха,
подаваемого через систему вентиля-
ции. Для изменения температуры воз-
духа в пассажирском салоне поверни-
те эту ручку вправо для повышения
температуры и влево для ее пониже-
ния.

Переключатель режимов забора

воздуха

Этот орган управления используется
для выбора одного из двух режимов
забора воздуха: забор внешнего (све-
жего) воздуха или рециркуляция.
Для изменения режима забора возду-
ха нажмите кнопку управления.

ORBC040069

ORBR040068

ORB040070
