Honda Accord 7. Проверка и разборка муфты и ступицы синхронизатора (Механическая трансмиссия)



1. Проверьте зубья ступицы и муфты синхронизатора на наличие закруглений рабочих кромок, что свидетельствует о наличии износа.







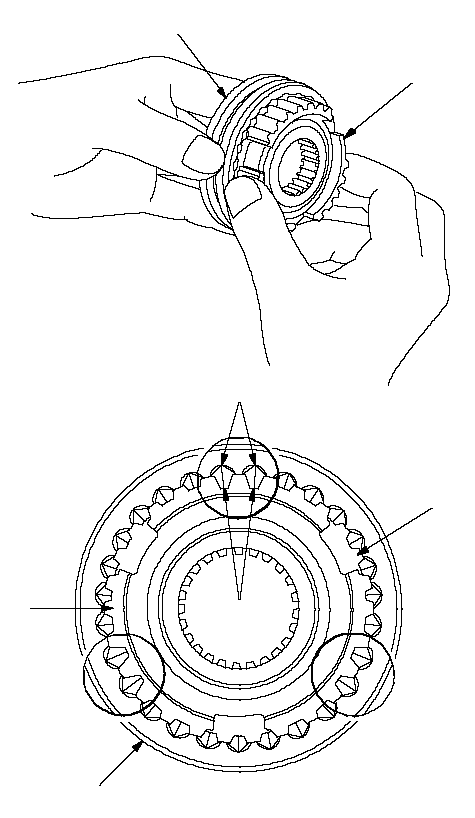

2. Соберите каждую ступицу синхронизатора (А) с сопрягаемой с ней муфтой (В), и проверьте свободность их взаимного перемещения. Убедитесь, что совмещены длинных зуба (С) (расположенные с угловым интервалом 120 градусов) муфты синхронизатора, с соответствующими впадинами (D) ступицы синхронизатора. Не устанавливайте муфту с длинными зубьями в в паз (Е) ступицы синхронизатора 1-ой/2-ой, это может повредить пружинное кольцо.

ПРИМЕЧАНИЕ: Если требуется замена, всегда заменяйте муфту и ступицу синхронизатора в сборе.









BABCDEA














Honda Accord 7. Проверка кольца и зубьев синхронизатора (5-ступенчатая механическая трансмиссия)



1. Проверьте внутреннюю поверхность каждого из колец синхронизатора (А) на наличие износа.
Проверьте зубья (В) каждого из колец синхронизатора на наличие износа (на закругленность зубьев).









AB




















2. Проверьте зубья (С) каждой муфты синхронизатора и соответствующие зубья на каждой из шестерен на наличие износа (на закругленность зубьев).









ИзношеноРаботоспособноПример зубьев синхронизатора и шестерниC









3. Проверьте торцевую упорную поверхность (D) ступицы каждой из шестерен на наличие износа.









DEF









4. Проверьте конусную поверхность (Е) ступицы каждой из шестерен на наличие износа и шероховатость.







5. Проверьте зубья всех шестерен (F) на наличие неравномерного износа, задиров, истираний, трещин.







6. Нанесите смазку на конусную поверхность (Е) каждой из шестерен и установите на нее соответствующее кольцо синхронизатора. Повращайте кольцо синхронизатора, чтобы убедиться, что оно не проскальзывает.






7. Замерьте зазор между каждой шестерней (А) и соответствующим кольцом синхронизатора (В) по всему периметру сопряжения. При измерении зазора удерживайте кольцо синхронизатора ровно в сопряжении с шестерней. Если зазор меньше допустимого значения, замените кольцо синхронизатора и шестерню.





Зазор между кольцом синхронизатора и шестерней (только 5-ти ступенчатые коробки передач)
Номинальное значение:  0,70-1,49 мм (0,028-0,059 дюйма)
Предельная величина:  0,4 мм (0,016 дюйма)








Зазоры между двухконусными синхронизаторами (только 6-ти ступенчатые коробки передач) и трехконусными синхронизаторами и шестернями
Номинальное значение:
(1) Между внешним кольцом синхронизатора (B) и конусом синхронизатора (C)
0,70-1,19 мм (0,028-0,047 дюйма)

(2) Между конусом синхронизатора (C) и шестерней (A)
0,50-1,04 мм (0,020-0,041 дюйма)

(3) Между внешним кольцом синхронизатора (B) и шестерней (А)
0,95-1,68 мм (0,037-0,066 дюйма)

Предельная величина:
(1) 0,3 мм (0,012 дюйма)
(2) 0,3 мм (0,012 дюйма)
(3) 0,6 мм (0,024 дюйма)










BA(1)(2)(3)BAC
