Honda Accord 7. Установка блока коромысел



1. Очистите и удалите влагу с соединяемой плоскости опоры вала коромысел No. 5.







2. Нанесите равномерным слоем жидкую прокладку P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S на поверхность головки цилиндра, соединяемую с опорой No. 5 вала коромысел.

ПРИМЕЧАНИЕ: Не устанавливайте детали, если прошло 4 минуты или больше с момента нанесения жидкой прокладки. Вместо этого очистите нанесенную жидкую прокладку и нанесите новую.










Нанесите жидкий герметик
вдоль пунктирной линии.









3. Установите на место блок коромысел в сборе.

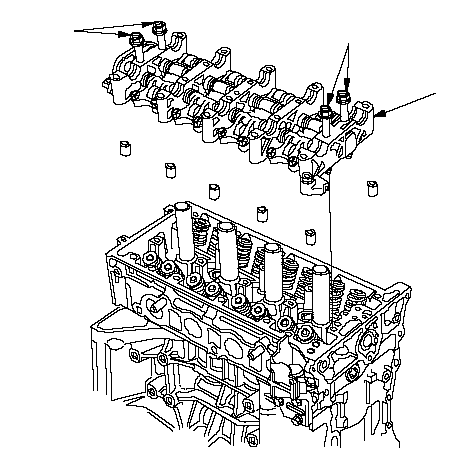

4. Вставьте болты (А) в опору вала коромысел, затем установите блок коромысел (В) на головку цилиндров.










AAB









5. Выньте болты из опоры вала коромысел.







6. Убедитесь, что нанесенные керном метки на исполнительном элементе механизма изменения фаз газораспределения (VTC) и звездочке распределительного вала выпускных клапанов расположены вверху, затем установите распределительные валы (А) в опоры.










BAC









7. Установите на место крышки опор распределительных валов (В) и направляющий элемент В цепи привода ГРМ (С).







8. Затяните болты указанным моментом.





Моменты затяжки:
8-миллиметровые болты:  22 Н.м (2,2 кг.м, 16 фут.дюйм)
6-миллиметровые болты:  12 Н.м (1,2 кг.м, 8,7 фут.дюйм)
6-миллиметровые болты:  (21), (22), (23)











(21)(3)(4)(1)(2)(7)(8)(11)(12)(5)(6)(9)(10)(15)(16)(19)(20)(13)(14)(17)(18)(23)(22)









9. Установите цепь привода ГРМ иотрегулируйте зазоры в клапанах.
