Снятие и установка антенны радиоприемника
Модели Civic
|
|
1. Отсоедините антенный кабель от радиоприемника (см. Снятие
и установка радиоприемника и громкоговорителей).
2. Подвяжите к концу антенного кабеля кусок струны.
|

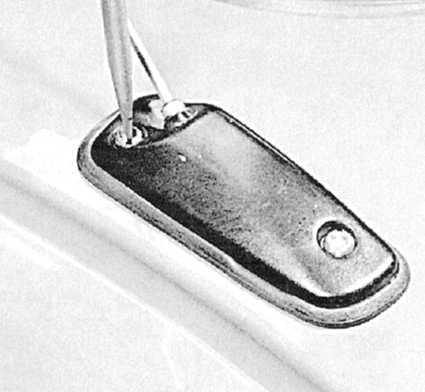

3. Выверните крепежные винты
и снимите антенну с кузовной стойки (см. сопроводительную
иллюстрацию).
|
4. Перевяжите струну, прикрепив ее к кабелю новой антенны. Опустите
антенную сборку на свое штатное место, одновременно втягивая кабель
за струну внутрь стойки.
5. Отвяжите струну и подсоедините антенный кабель к сборке радиоприемника.
Вверните винты крепления антенной сборки и прочно их затяните.
|
|
Модели Integra
Мачта оборудованной электроприводом антенны
|
|
|

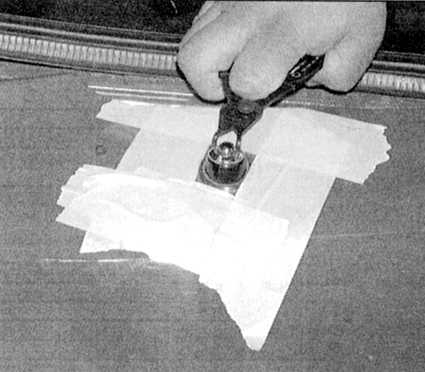

1. Заклейте скотчем окружающую
антенную мачту часть крыла автомобиля для защиты лакокрасочного
покрытия. Отдайте крепежную гайку и снимите дистанционную
шайбу (см. сопроводительную иллюстрацию).
|
|

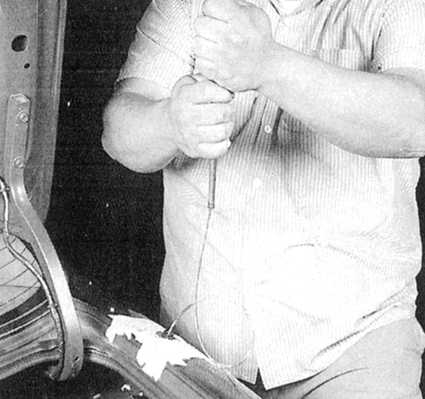

2. Попросите помощника включить
радиоприемник и поднять антенну в верхнее положение. Направляя
мачту антенны по мере выдвижения, снимите ее с автомобиля
(см. сопроводительную иллюстрацию).
|
|

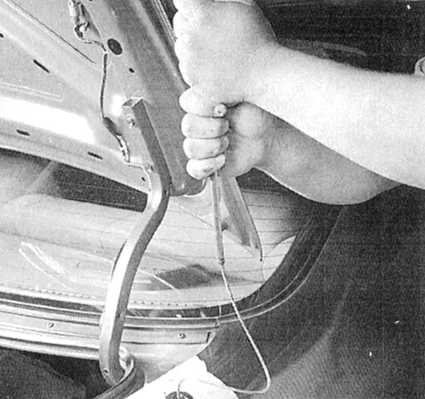

3. При установке разверните
антенну зубьями назад и введите зубья в зацепление с приводным
тросом. Включите радиоприемник и позвольте электромотору втянуть
мачту антенны внутрь крыла (см. сопроводительную иллюстрацию).
|
4. Установите на место дистанционную шайбу и наверните крепежную гайку.
|
|
Если дистанционная
шайба оборудована плоским уплотнителем, последний должен входить
внутрь втулки, располагаясь под шайбой. Уплотнительное кольцо
ставится поверх дистанционной шайбы.
|
|
|
Электромотор привода антенной мачты
|
|
1. На моделях с кузовом типа Седан снимите панель боковой
внутренней обивки в багажном отделении. На моделях Хэтчбэк снимите
Заднюю боковую панель внутренней обивки салона.
|

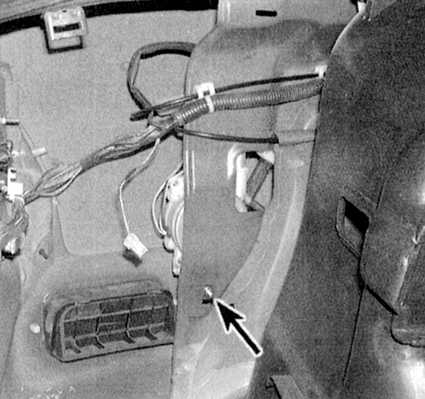

2. Отдайте гайку крепления
антенны, снимите шайбу (см. иллюстрацию). Отдайте гайку крепления
приводного электромотора (см. сопроводительную иллюстрацию).
Рассоедините электрический разъем и антенный кабель. Снимите
сборку электромотора.
|
3. Установка производится в обратном порядке.
|
|
