Хонда Цивик. Проверка исправности функционирования и замена подрулевых переключателей



Хонда Цивик. Проверка исправности функционирования и замена подрулевых переключателей

Проверка исправности функционирования и замена подрулевых переключателей

Рассматриваемые в настоящем Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов отключайте SRS (см. Подушки безопасности - общая информация). Не производите проверку моделей SRS при помощи любого типа диагностического оборудования.

Комбинированные подрулевые переключатели управления осветительными приборами и очистителями/омывателями стекол

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Комбинированный переключатель внешнего освещения расположен на левой стороне колонки и обеспечивает управление функционированием указателей поворотов, головных фар, светового сигнала и парковочных огней. С противоположной стороны колонки находится переключатель управления очистителями/омывателями стекол.
2. Снимите переключатель(и) (см. параграф 1, Замена).
14.7 Проверка исправности функционирования и замена подрулевых переключателей Хонда Цивик

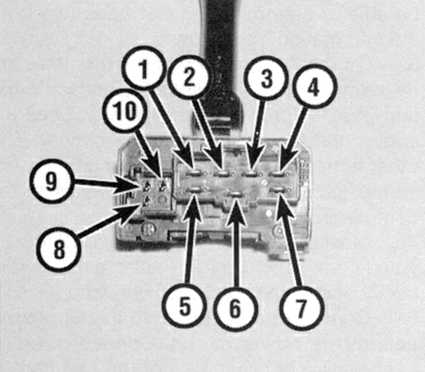

3a. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте правильность наличия проводимости между клеммами переключателя в различных его положениях (см. сопроводительные иллюстрации и таблицы ниже): идентификационная карта клемм комбинированного подрулевого переключателя управления осветительными приборами

14.7 Проверка исправности функционирования и замена подрулевых переключателей Хонда Цивик

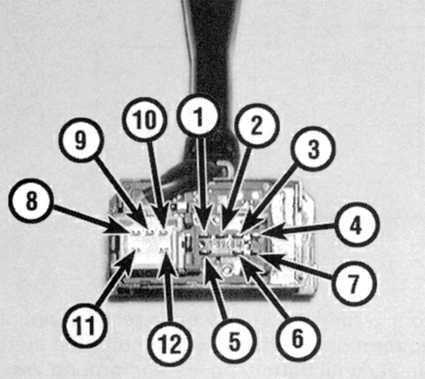

3b. Идентификационная карта клемм комбинированного подрулевого переключателя управления очистителями/омывателями ветрового стекла. В случае выявления нарушений замените переключатель.


Карта состояний подрулевого переключателя управления осветительными приборами


ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ

НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ

Парковочные огни

1 и 2

Головные фары (ближний свет)

   Civic (США)

1 и 2; 3 и 6

   Civic (Канада)

1 и 2; 3, 4 и 6

   Integra

1 и 2; 4 и 6

Головные фары (дальний свет)

   Civic (США)

1 и 2; 5 и 6

   Civic (Канада)

1 и 2; 4, 5 и 6

   Integra

1 и 2; 4, 5 и 6

Мигание головными фарами

5 и 6

Указатели правого поворота

8 и 10

Указатели левого поворота

8 и 9

Карта состояний подрулевого переключателя управления очистителями/омывателями ветрового и заднего стекол

ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ

НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОЧИСТИТЕЛЯМИ/ОМЫВАТЕЛЯМИ ВЕТРОВОГО СТЕКЛА

Выкл

1 и 7

Интервальный режим

1 и 7; 3 и 4

Медленный режим

1 и 5

Быстрый режим

2 и 5

Омывание стекла

4 и 8

Туман

2 и 5

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОЧИСТИТЕЛЯМИ/ОМЫВАТЕЛЯМИ ЗАДНЕГО СТЕКЛА

Выкл

1 и 2

Вкл

1 и 3

Омывание стекла

4 и 6

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

14.7 Проверка исправности функционирования и замена подрулевых переключателей Хонда Цивик

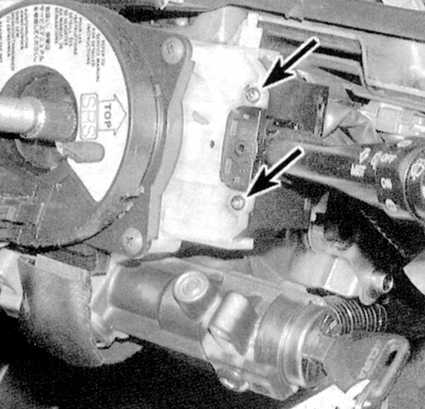

1a. Снимите секции кожуха рулевой колонки. При помощи маленькой отвертки аккуратно рассоедините электрический разъем переключателя. Выверните два крепежных винта.

14.7 Проверка исправности функционирования и замена подрулевых переключателей Хонда Цивик

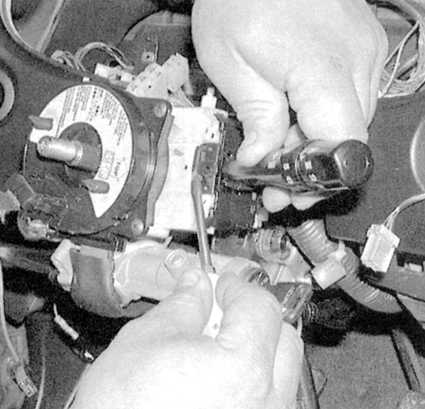

1b. Снимите сборку переключателя с рулевой колонки (см. сопроводительные иллюстрации).

2. Установка производится в обратном порядке.

Переключатель управления функционированием системы управления скоростью (темпостатом)

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переключатель с рулевой колонки (см. параграф 3 ниже).
14.7 Проверка исправности функционирования и замена подрулевых переключателей Хонда Цивик

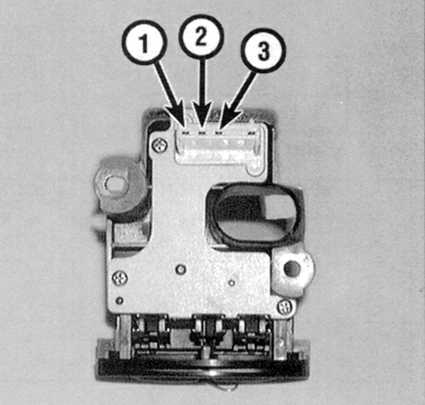

2. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами переключателя в обоих его положениях (см. сопроводительную иллюстрацию). В случае необходимости замените сборку.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи и обождите как минимум три минуты, прежде чем приступать к выполнению процедуры.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


2. Снимите с переключателя крышку.
14.7 Проверка исправности функционирования и замена подрулевых переключателей Хонда Цивик

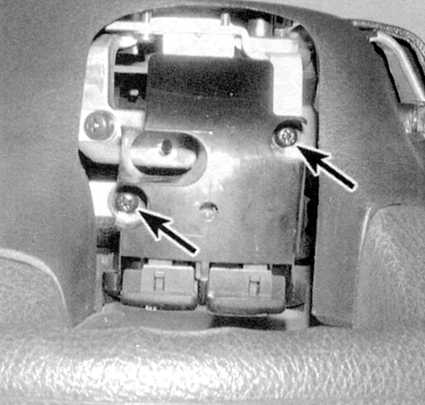

3. Выверните крепежные винты (см. сопроводительную иллюстрацию), рассоедините электрические разъемы и снимите переключатель с рулевого колеса.

3. Установка производится в обратном порядке.
