Снятие и установка сборок переднего и заднего бамперов

Передний бампер

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Взведите стояночный тормоз, поддомкратьте автомобиль и установите его на подпорки.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

3a. Выверните центральные винты крепления брызгозащитного экрана.

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

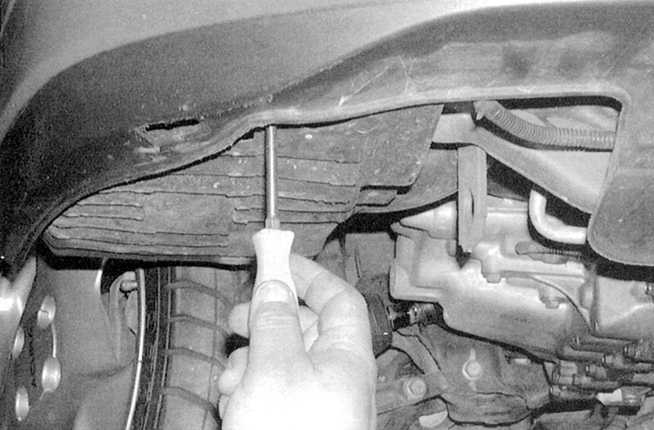

3b. Под автомобилем выверните винты крепления нижних краев накладки бампера (см. сопроводительные иллюстрации).

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

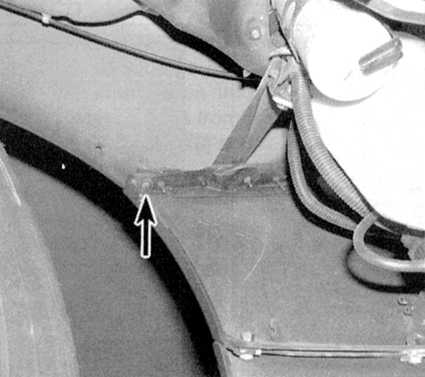

4. Действуя через арки передних колес, выверните винты накладки бампера к локерам (см. сопроводительную иллюстрацию).

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

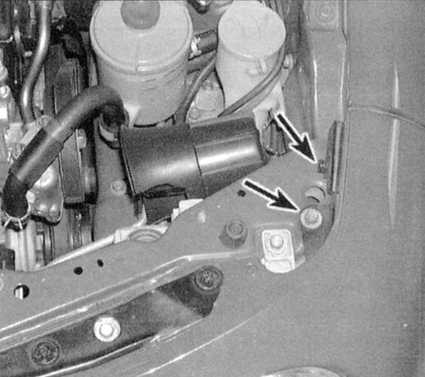

5. Выверните болты крепления накладки бампера к шасси автомобиля (см. сопроводительную иллюстрацию).

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

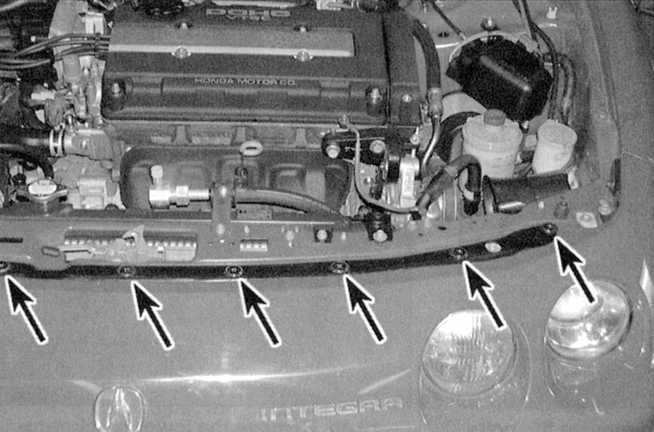

6. Отдайте винты (или, на некоторых моделях, извлеките пластмассовые фиксаторы) крепления верхнего края накладки (см. сопроводительную иллюстрацию) и снимите последнюю с автомобиля.


Пластмассовые фиксаторы извлекаются путем поддевания подходящим инструментом после предварительного высвобождения центрального штифта.


7. Рассоедините разъемы электропроводки, мешающей снятию бампера. В случае необходимости снимите кницы, установленные с обоих концов бампера, затем выверните четыре болта и снимите бампер с автомобиля.
8. Установка производится в обратном порядке.

Задний бампер

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Взведите стояночный тормоз, поддомкратьте автомобиль и установите его на подпорки.
13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

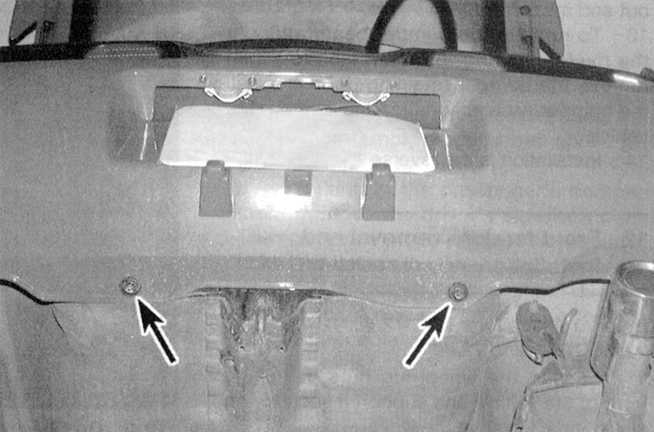

2. Под автомобилем извлеките пластмассовые фиксаторы и выверните винты крепления нижнего края накладки заднего бампера (см. сопроводительную иллюстрацию).

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

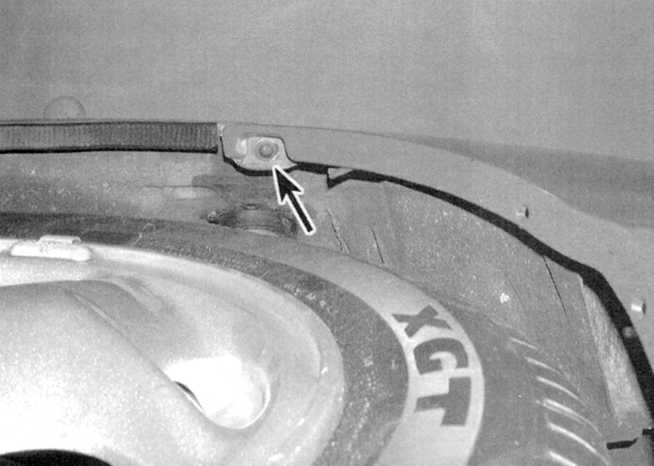

3. Выверните винты крепления накладки к аркам задних колес (см. сопроводительную иллюстрацию).

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

4a. Откройте крышку багажника/дверь задка.

13.11 Снятие и установка сборок переднего и заднего бамперов Хонда Цивик

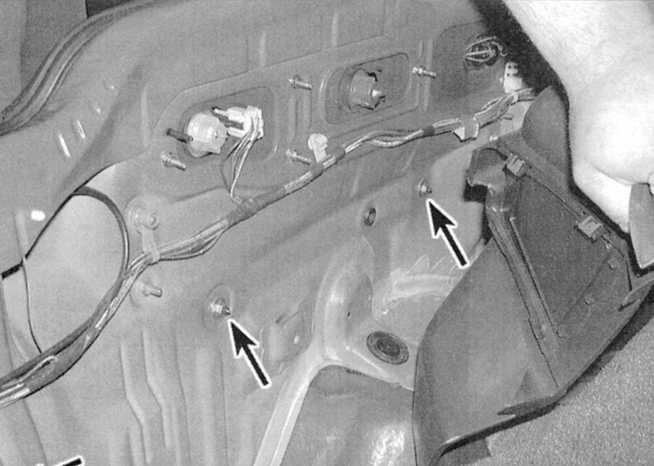

4b. Изнутри багажного отделения отдайте винты и гайки крепления верхних краев накладки бампера (см. сопроводительные иллюстрации). Снимите накладку бампера с автомобиля.

5. Для снятия несущей части бампера высверлите заклепки крепления пенопластовой изоляции, затем отдайте болты и снимите сборку бампера с автомобиля.
6. Установка производится в обратном порядке.
