Хонда Цивик. Замена тормозных колодок дисковых тормозных механизмов

Замена всех четырех колодок тормозных механизмов обоих колес одной оси должна производиться одновременно. Во избежание путаницы работайте с каждым механизмом в индивидуальном порядке.

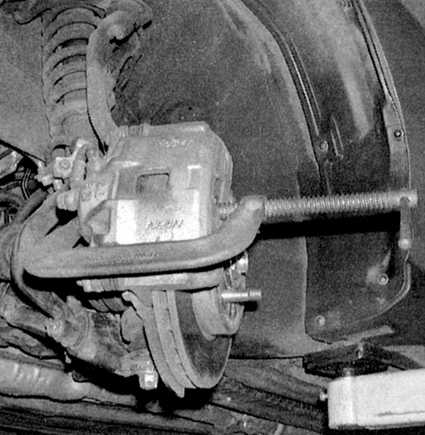

1. При помощи струбцины утопите поршень в цилиндр суппорта, обеспечив тем самым необходимое свободное пространство для установки новых колодок, имеющих большую толщину (см. сопроводительную иллюстрацию). При утапливании поршня в суппорт уровень жидкости в резервуаре ГТЦ поднимется, следите, чтобы она не начала переливаться через край, в случае необходимости откачайте избыток.

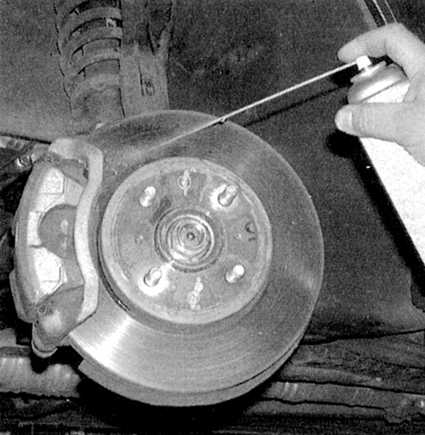

2a. Прежде чем приступать к демонтажу компонентов обязательно обмойте их специальным очистителем (см. сопроводительную иллюстрацию).

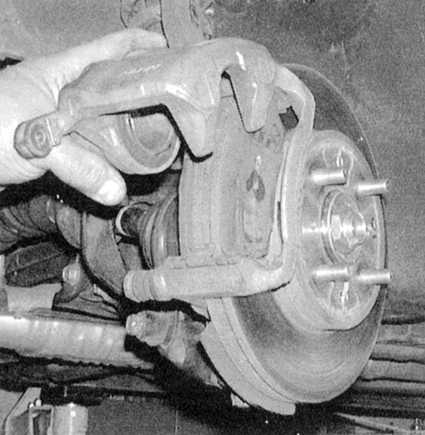

2с. Поверните суппорт вверх, обеспечив тем самым доступ к тормозным колодкам.

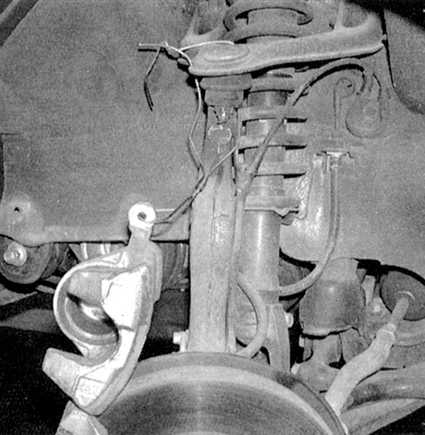

2d. Для фиксации суппорта в поднятом положении подвяжите его проволокой к стойке подвески.

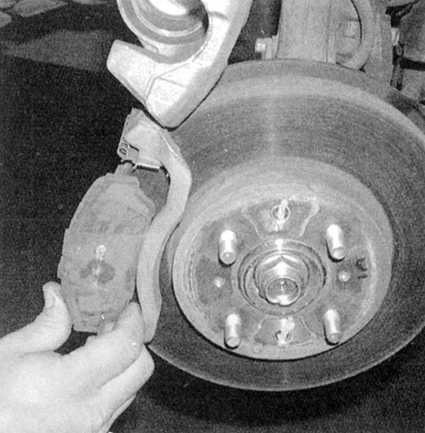

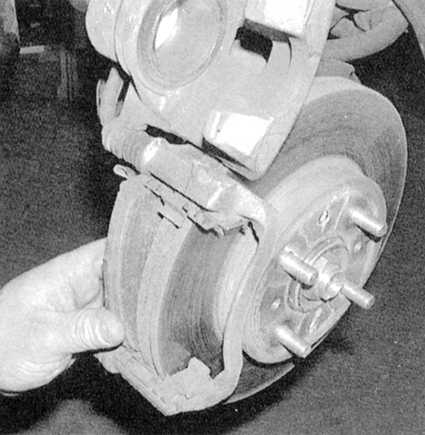

2е. Снимите наружную тормозную колодку с регулировочной прокладкой.

2f. Снимите внутреннюю тормозную колодку (на некоторых моделях внутренняя колодка регулировочной прокладкой не оборудуется).

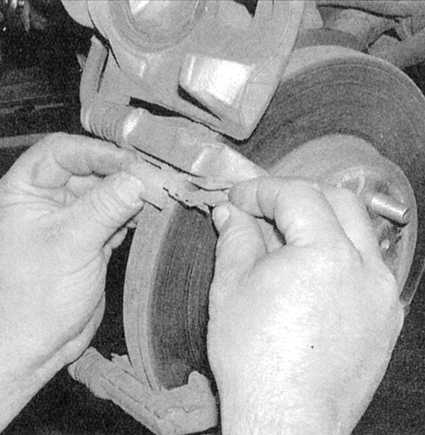

2g. Снимите верхний и нижний пружинные держатели колодок и проверьте их состояния (помните, что внутренняя колодка также оборудована держателями).

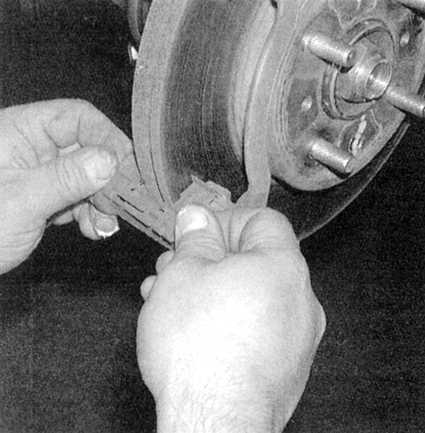

2h. Проследите за надежностью посадки пружинных держателей в своих канавках в анкерной скобе суппорта (в случае необходимости замените держатели).

2i. Внутренняя (слева) и наружная тормозные колодки с регулировочной прокладкой наружной колодки (на некоторых моделях Integra последних лет выпуска внутренняя колодка также снабжается регулировочной прокладкой).

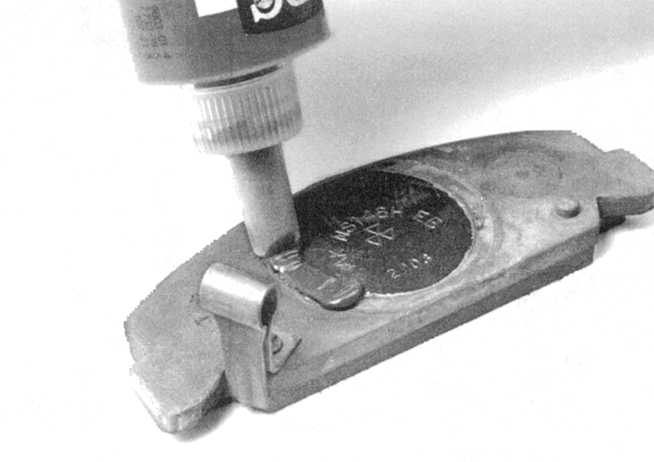

2j. Перед установкой регулировочных прокладок смажьте заднюю сторону колодок специальным антивизговым составом.

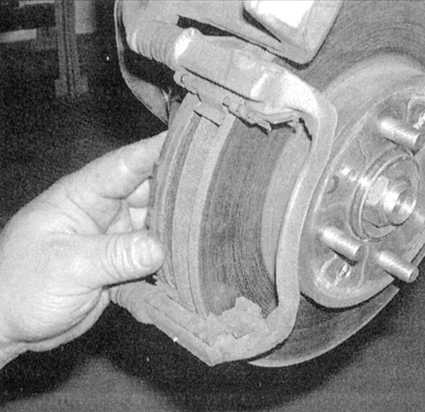

2k. Установите внутреннюю тормозную колодку (проследите, чтобы язычки на верхнем и нижнем концах колодки вошли в ответные канавки и оказались надежно зафиксированы пружинными держателями).

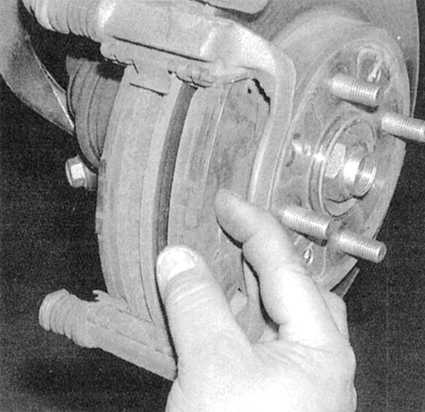

2l. Установите наружную тормозную колодку (если регулировочная прокладка в комплект новых колодок не входит, установите на колодку старую прокладку).

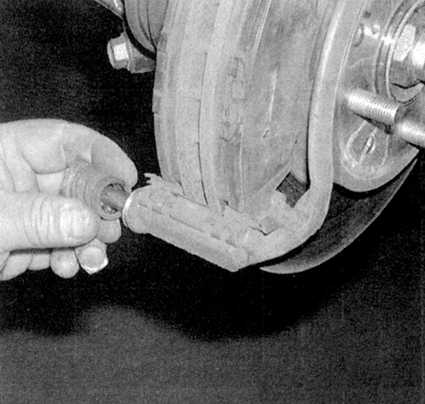

2m. Прежде чем опускать суппорт не забудьте проверить состояние защитных чехлов направляющих пальцев; поврежденные чехлы замените.

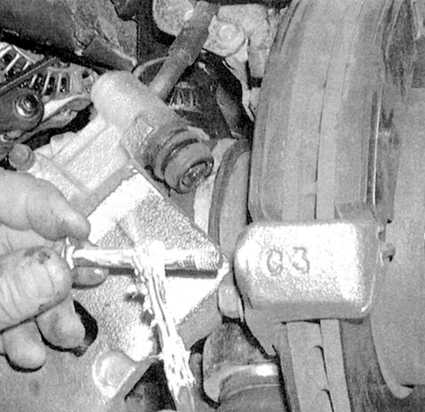

2n. Наружный палец суппорта перед установкой следует зачистить и смазать тугоплавкой смазкой; то же самое следует проделать с нижним крепежным болтом суппорта

Данное требование относится только к моделям Civic с длинными плечевыми болтами и фиксированными верхними пальцами [суппорт типа 2056]).

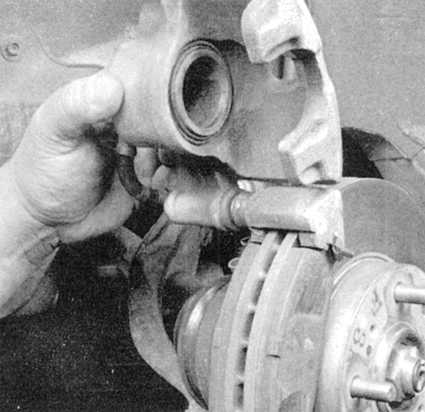

2о. Опустите суппорт в штатное положение (если поршень упирается во внутреннюю колодку, отожмите его внутрь цилиндра струбциной).

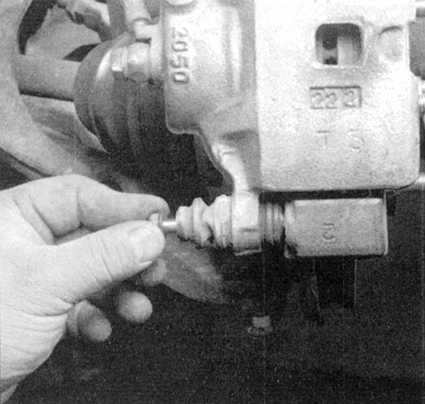

2р. Вверните нижний болт суппорта и затяните его с требуемым усилием.

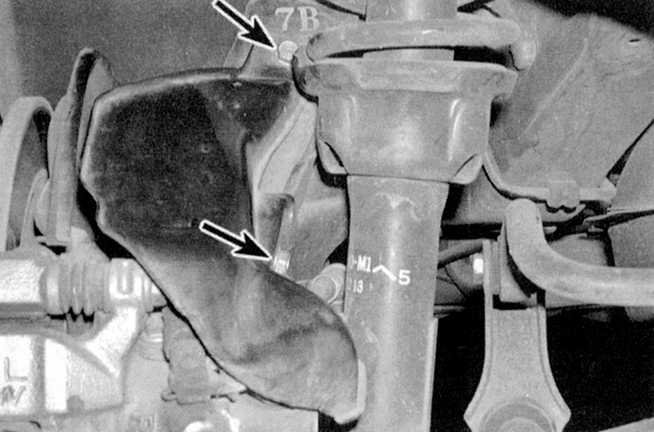

1а. Выверните крепежные болты и снимите защитный экран суппорта.

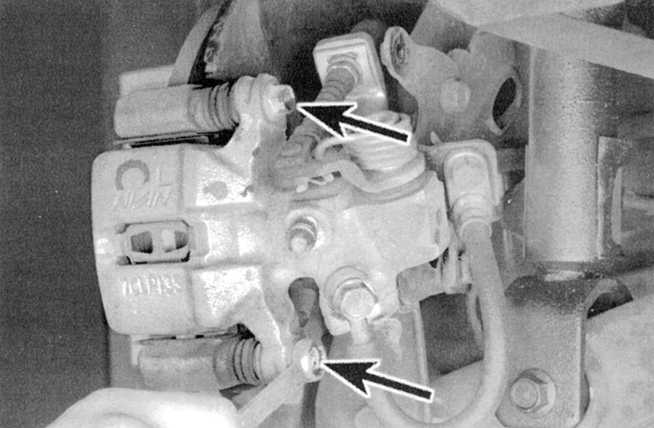

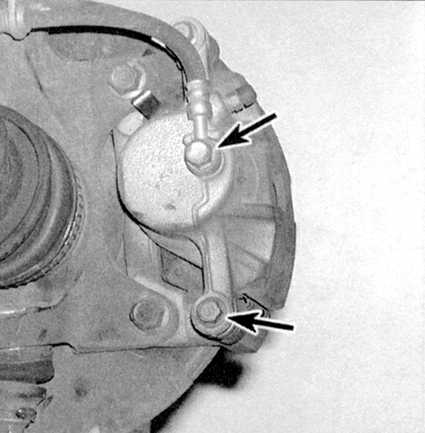

1b. Выверните два болта крепления суппорта.

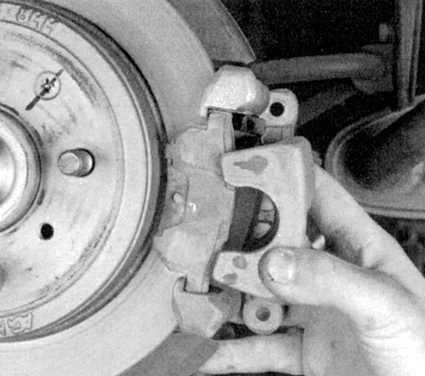

1с. Снимите суппорт с анкерной скобы и подвяжите его проволокой к элементу подвески постарайтесь не допустить натягивания тормозного шланга.

1d. Снимите наружную колодку с регулировочной прокладкой.

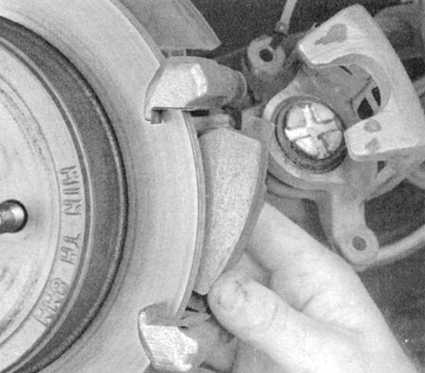

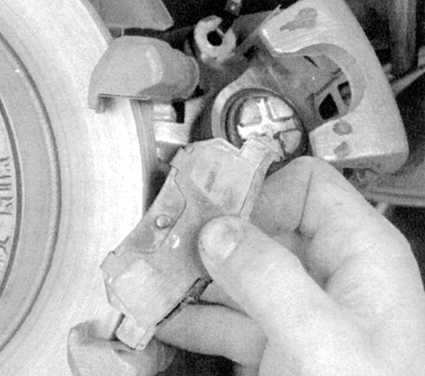

1е. Снимите внутреннюю колодку с регулировочной прокладкой.

1f. Снимите с суппорта держатели колодок (показан нижний держатель, верхний выглядит и установлен аналогично).

2. Покройте заднюю сторону новых колодок специальным антивизговым составом (см. сопроводительную иллюстрацию). Инструкция по пользованию средством обычно распечатана на стенке баллончика.

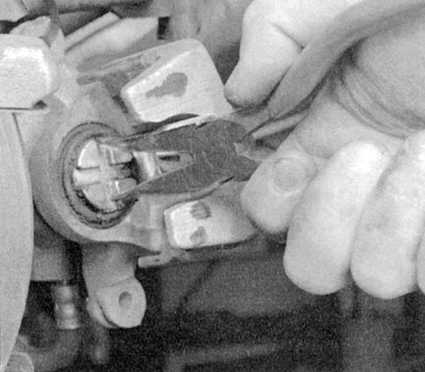

6. При помощи острогубцев поверните поршень, утопив его в цилиндре суппорта с целью обеспечения необходимого свободного пространства под установку новых тормозных колодок (см. сопроводительную иллюстрацию). Сначала утопите поршень до дна цилиндра, выверните его обратно настолько, чтобы при установке внутренней колодки ее прилив попал в одну из выборок на торцевой поверхности поршня. Проследите, чтобы в результате вращения поршня не оказался деформирован пыльник.
