Проверка состояния и замена катушки зажигания

 Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание (ключ должен быть повернут в положение OFF).
2. Снимите с распределителя крышку, бегунок и защитный экран (при соответствующей комплектации).
3. Рассоедините электрические разъемы первичного контура катушки зажигания.
7.7 Проверка состояния и замена катушки зажигания Хонда Цивик

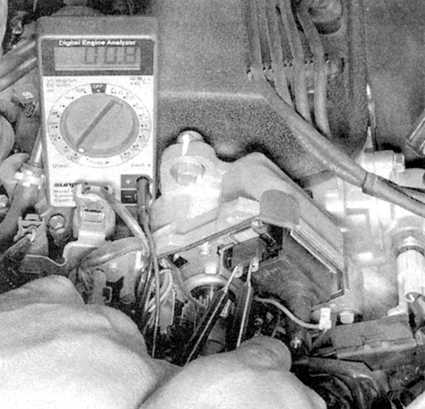

4a. При помощи омметра измерьте сопротивление между клеммами (А и В) первичной обмотки катушки (см. сопроводительные иллюстрации).

7.7 Проверка состояния и замена катушки зажигания Хонда Цивик

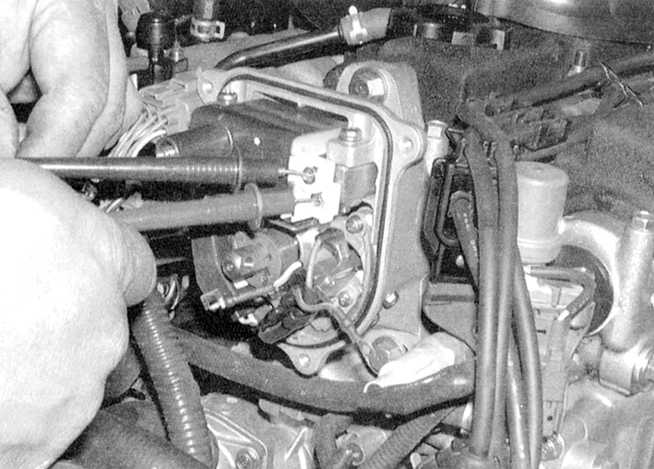

4b. Измерение сопротивления первичной обмотки катушки зажигания на моделях с распределителем ТЕС. Сравните результат измерения с требованиями Спецификаций.

7.7 Проверка состояния и замена катушки зажигания Хонда Цивик

5a. Затем замерьте сопротивление между положительной клеммой первичной обмотки (А) и клеммой вторичной обмотки (модели с распределителем Hitachi). Вновь сравните результат с требованиями Спецификаций.

7.7 Проверка состояния и замена катушки зажигания Хонда Цивик

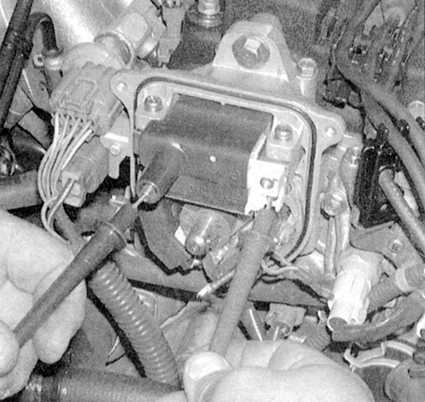

5b. Замерьте сопротивление между положительной клеммой первичной обмотки (А) и клеммой вторичной обмотки (модели с распределителем TEC).

6. Помните, что нормативные значения сопротивления обмоток меняются с температурой. В Спецификациях приведены значения для температуры катушки 21°С.
7. Если в любой из последних двух проверок результат измерения выходит за пределы допустимого диапазона, замените катушку зажигания.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


2. Снимите с распределителя крышку и защитный экран (при соответствующей комплектации) (см. Главу Текущее обслуживание). Отсоедините провода от клемм первичного контура катушки.
7.7 Проверка состояния и замена катушки зажигания Хонда Цивик

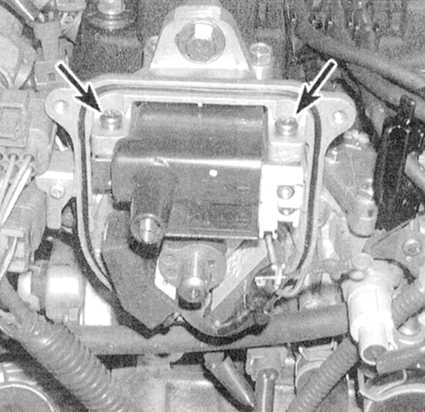

3. Выверните два крепежных винта (см. сопроводительную иллюстрацию) и извлеките катушку зажигания из сборки распределителя.

4. Установка производится в обратном порядке.
