Проверка состояния и замена свечей зажигания

Если оригинальные свечи после проверки состояния будут вновь устанавливаться на двигатель, они должны вворачиваться строго в прежние цилиндры произведите соответствующую маркировку.


Все рассматриваемые в настоящем Руководстве модели автомобилей оборудованы двигателями с поперечным расположением. Свечи зажигания устанавливаются в верхней части двигателя.

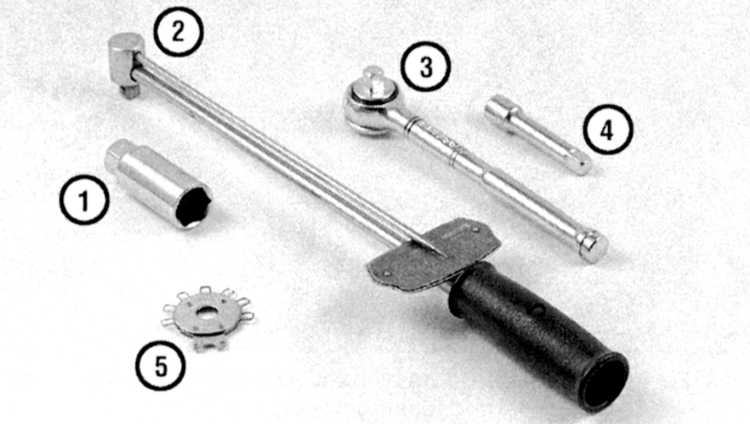

Инструменты, необходимые при замене свечей зажигания

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик 1. Свечная головка — Оборудована специальным мягким вкладышем, исключающим возможность случайного повреждения фарфорового изолятора при выворачивании свечи.
2. Динамометрический ключ — Не являясь обязательным, обеспечивает надежную гарантию правильности усилия затягивания свечей зажигания.
3. Храповой привод — Применяется в комплекте со свечной головкой и динамометрическим ключом.
4. Удлинитель — В зависимости от модели и комплектации ее вспомогательными агрегатами доступ к свечам зажигания может быть ограничен в различной степени, поэтому применение удлинителей соответствующей формы и конструкции позволит в значительной мере облегчить выполнение процедуры.
5. Инструмент для измерения и корректировки межэлектродных зазоров свечей зажигания — Выпускается несколько типов подобного рода инструментов удостоверьтесь, что инструмент укомплектован щупом, соответствующим по размеру зазорам свечей Вашего автомобиля.

В большинстве случаев для замены свечей зажигания необходимо наличие специальной свечной головки (с мягким вкладышем внутри) в комплекте с храповым приводом, а также набора удлинителей привода ключа и инструмента для проверки и корректировки межэлектродных зазоров (см. иллюстрацию выше). Для безопасного отсоединения наконечников ВВ проводов от хвостовиков свечей зажигания также выпускается специальный инструмент, хотя его применение и не является строго обязательным. Использование динамометрического ключа позволит добиться правильного усилия затягивания свечей.

Правильнее всего постоянно держать в автомобиле комплект сменных свечей зажигания с правильным образом отрегулированным межэлектродным зазором. При покупке новых свечей следите за тем, чтобы они отвечали по своим параметрам требованиям двигателя Вашего автомобиля. Необходимая информация приведена в Спецификациях к настоящей Главе, а также на ярлыке VECI, закрепленном под капотом (в случае разночтений предпочтение следует отдавать требованиям последнего).

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Дождитесь полного остывания двигателя, лишь после этого приступайте к выворачиванию свечей. Чтобы не терять зря время, воспользуйтесь паузой для проверки состояния сменного комплекта свечей.
3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

2a. Межэлектродный зазор свечи проверяется путем введения в него соответствующего щупа измерителя (см. сопроводительную иллюстрацию) и должен соответствовать требованиям, приведенным на ярлыке VECI (альтернативно см. Главу Электрооборудование двигателя). Щуп должен с легким сопротивлением проскальзывать между боковым и центральным электродами сечи.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

2b. Корректировка зазора может быть произведена при помощи специального приспособления, обычно входящего в состав измерителя подогните соответствующим образом боковой электрод свечи (см. сопроводительную иллюстрацию). Если боковой электрод оказывается расположен не точно над центральным, подкорректируйте его положение соответствующим образом. Удостоверьтесь в отсутствии трещин и иных повреждений в фарфоровом изоляторе свечи. Наличие любого рода дефектов изолятора недопустимо.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

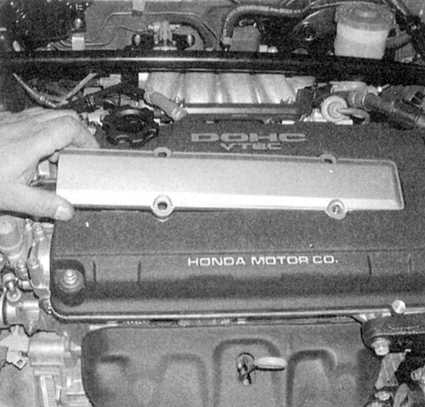

3. На моделях Integra снимите крышку свечей зажигания (см. сопроводительную иллюстрацию). При холодном двигателе отсоедините ВВ провод от свечи зажигания первого цилиндра (см. Проверка состояния и замена ВВ свечных проводов, крышки и бегунка распределителя (каждые 48 000 км пробега или раз в 24 месяца)). Тяните только за наконечник, а ни в коем случае не за провод! Разумно будет воспользоваться специальным инструментом.


4. При наличии под рукой источника сжатого воздуха, воспользуйтесь им для удаления мусора из свечных ниш двигателя (для этой цели не хуже подойдет и обычный велосипедный насос).

При использовании сжатого воздуха не забывайте надевать защитные очки!


3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

5. Свечи зажигания на рассматриваемых моделях глубоко утоплены в свечные ниши, поэтому для их выворачивания понадобится удлинитель привода ключа. Надев на свечную головку, подсоедините привод и, аккуратно вращая ворот против часовой стрелки, выверните свечу (см. сопроводительную иллюстрацию).

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

6. Сверьте вывернутую свечу с картой состояний, приведенной на фотографической вставке, что позволит качественно оценить общее состояние двигателя. Прежде чем вворачивать новые свечи слегка смажьте их резьбовую часть антиприхватывающим герметиком (см. сопроводительную иллюстрацию).

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

7. Вручную наживите одну из новых свечей в соответствующее отверстие в двигателе. Удостоверившись, что свеча не перекошена в резьбе, затяните ее с требуемым усилием (при наличии под рукой динамометрического ключа). Для облегчения процедуры наживления свечи натяните на ее хвостовик отрезок гибкого топливного шланга (см. сопроводительную иллюстрацию). При этом исключается вероятность срыва резьбы, так как при малейшем закусывании шланг начнет попросту проворачиваться.

8. Прежде чем подсоединять к свечам зажигания ВВ провода выполните процедуры Проверка состояния и замена ВВ свечных проводов, крышки и бегунка распределителя (каждые 48 000 км пробега или раз в 24 месяца).
9. Подсоединение ВВ провода осуществляется вращательно-поступательными движениями его наконечника последний должен плотно сесть на хвостовик свечи.
10. Повторите процедуру для оставшихся свечей зажигания, выполняя все действия поочередно во избежание нарушения порядка подключения ВВ проводов.
11. На моделях Integra установите на место крышку свечей.

Карта состояния свечей зажигания

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Нормальное состояние свечи

Симптомы: Серо-коричневый цвет и легкий износ электродов. Калильное число свечей соответствует типу двигателя и общему его состоянию.
Рекомендации: При замене свечей устанавливайте свечи того же типа.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Износ

Симптомы: Скругление электродов с небольшим скоплением отложений на рабочем конце. Цвет нормальный. Приводит к затруднению запуска двигателя в холодную влажную погоду и повышению расхода топлива.
Рекомендации:
Поменяйте свечи на новые, того же типа.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Угольные отложения

Симптомы: Наличие сажи указывает на переобогащение топливно-воздушной смеси или слабую интенсивность искры. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Проверьте не забит ли воздухоочиститель, не слишком ли высок уровень топлива в поплавковой камере, не заклинена ли воздушная заслонка и не слишком ли изношены контакты. Попробуйте использовать свечи с более длинным изолятором, что повышает сопротивляемость загрязнению.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Пеплообразование

Симптомы: Мягкие коричневатого цвета отложения на одном или обоих электродах свечи. Источником их образования являются применяемые присадки к маслу и/или топливу. Чрезмерное накопление может привести к изоляции электродов и вызвать пропуски зажигания и нестабильную работу двигателя при ускорении.
Рекомендации: При быстром накоплении отложений поменяйте маслоотражательные колпачки, что предотвратит попадание масла в камеры сгорания. Попробуйте сменить марку топлива.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Замасливание

Симптомы: Замасливание свечи вызывается износом маслоотражательных колпачков. Масло попадает в камеру сгорания через изношенные направляющие клапанов или поршневые кольца. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации:
Произведите механические восстановительные работы и замените свечи.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Замыкание электродов

Симптомы: Отходы продуктов сгорания попадают в межэлектродное пространство. Твердые отложения скапливаются, образуя перемычку между электродами. Приводит к отказу зажигания в цилиндре.
Рекомендации: Удалите отложения из межэлектродного пространства.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Перегрев

Симптомы: Пористый, белый изолятор, эрозия электродов и отсутствие каких-либо отложений. Приводит к сокращению срока службы свечи.
Рекомендации: Проверьте соответствует ли требованиям Спецификаций калильное число установленных свечей, правильно ли выставлен угол опережения зажигания, не подается ли слишком бедная топливно-воздушная смесь, нет ли утечек вакуума впускного трубопровода и не заклинены ли клапаны. Проверьте так же уровень охладителя и не закупорен ли радиатор.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Слишком раннее зажигание

Симптомы: Электроды оплавлены. Изолятор имеет белый цвет, но может быть и загрязнен вследствие пропусков зажигания или попадания в камеры сгорания посторонних частиц. Может привести к выходу двигателя из строя.
Рекомендации:
Проверьте калильное число установленных свечей, угол опережения зажигания, качество смеси (не слишком ли обеднена), не закупорена ли система охлаждения и нормально ли функционирует система смазки.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Электропроводящий глянец

Симптомы: Изолятор имеет желтоватый цвет и полированный вид. Говорит о внезапном повышении температуры в камерах сгорания при резком ускорении. Обычные отложения при этом оплавляются, приобретая вид лакового покрытия. Приводит к пропускам зажигания при высоких скоростях движения.
Рекомендации:
Смените свечи (более холодные, при сохранении манеры езды).

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Детонация

Симптомы: Изоляторы могут оказаться сколотыми или треснутыми. К повреждению изолятора может привести также неаккуратная техника регулировки свечного зазора. Может привести к повреждению поршней.

3.23 Проверка состояния и замена свечей зажигания Хонда Цивик

Механические повреждения

Симптомы: Могут быть вызваны попаданием посторонних материалов в камеру сгорания или возникнуть при ударе поршня о слишком длинную свечу. Приводят к отказу функционирования цилиндра и к повреждению поршня.
Рекомендации: Удалите из двигателя посторонние частицы и/или замените. Так как срок службы свечей обычно составляет 15 000 км, достаточно очищать их через каждые 8000 км пробега.
