Хонда Аккорд. Проверка и замена электромагнитных клапанов управления функционированием трансмиссии

1. Проверке подлежат три пары электромагнитных клапанов управления функционированием трансмиссии: Клапан управления блокировкой/переключением А, клапаны управления переключением В и С и клапаны управления давлением сцепления.

Электромагнитный клапан управления блокировкой/переключением А

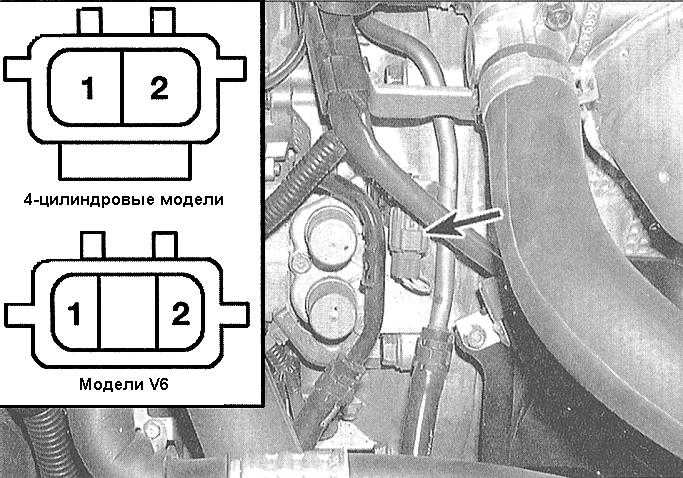

2. Рассоедините 2-контактный электрический разъем сборки электромагнитного клапана управления блокировкой/переключением А и измерьте сопротивление между каждой из клемм разъема (со стороны клапана) и массой. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости замените сборку клапана.

3. При помощи провода-перемычки поочередно подсоедините каждую из клемм разъема к положительному полюсу батареи, - должен раздаться отчетливо слышимый щелчок, сопровождающий срабатывание каждого из клапанов. Если щелчка не слышно, следует отогнать автомобиль на станцию техобслуживания для проведения полномасштабной диагностики ЕСМ и контуров электромагнитных клапанов.

Электромагнитные клапаны управления переключением передач В и С

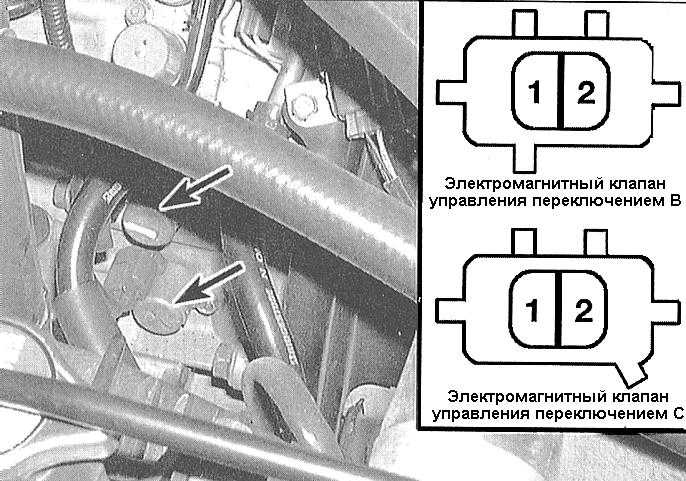

4. Рассоедините 2-контактные электрические разъемы электромагнитных клапанов управления переключением передач и измерьте сопротивление между клеммами 1 и 2 каждого из них. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости замените сборку дефектного клапана.

5. При помощи провода-перемычки поочередно подсоедините клемму 2 разъема каждого из клапанов к положительному полюсу батареи, - клемму 1 следует заземлить. Должен раздаться отчетливо слышимый щелчок, сопровождающий срабатывание каждого из клапанов. Если щелчка не слышно, дефектный клапан подлежит замене.

Электромагнитные клапаны управления функционированием сцепления

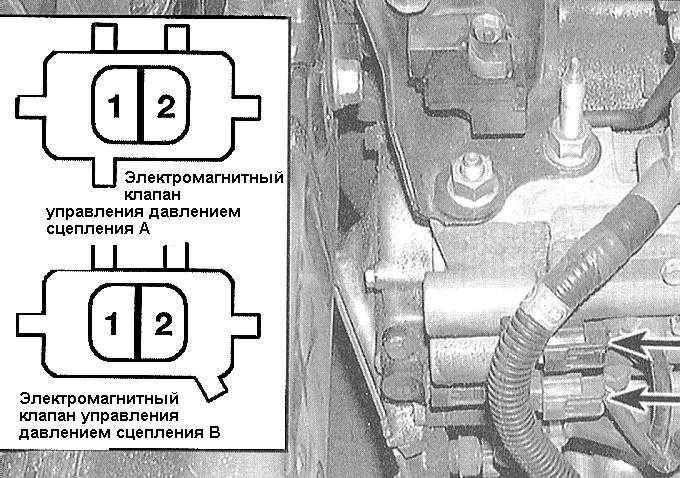

6. Рассоедините контактные разъемы клапанов управления давлением сцепления и измерьте сопротивление между клеммами 1 и 2 каждого из разъемов. Сравните результаты измерений с требованиями специй. В случае необходимости замените дефектный клапан.

7. При помощи провода-перемычки поочередно подсоедините клемму 1 каждого из клапанов к положительному полюсу батареи, - клемму 2 следует заземлить. Должен раздаться отчетливо слышимый щелчок, сопровождающий срабатывание каждого из клапанов. Если щелчка не слышно, дефектный клапан подлежит замене.

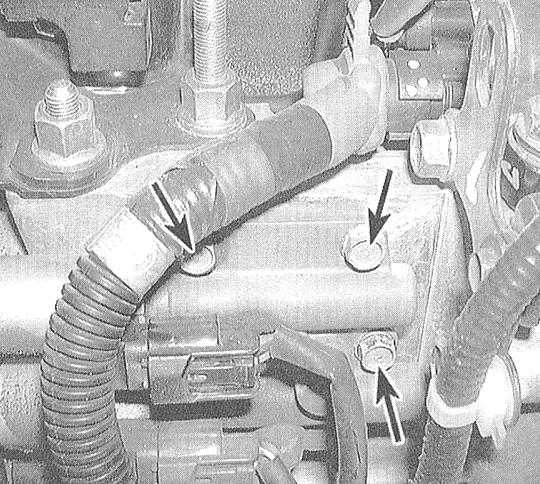

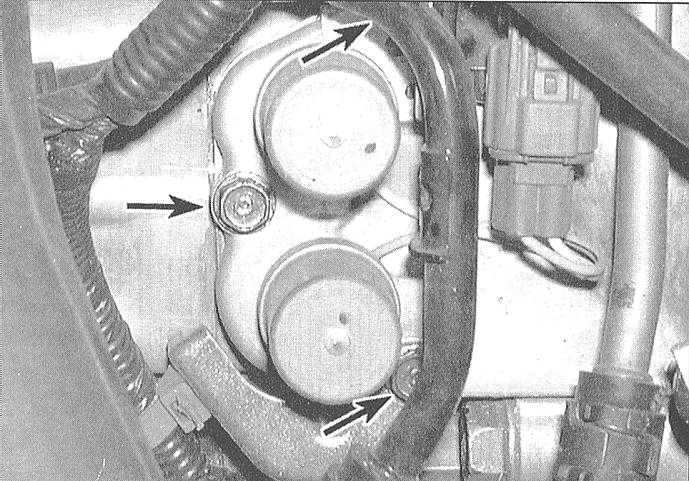

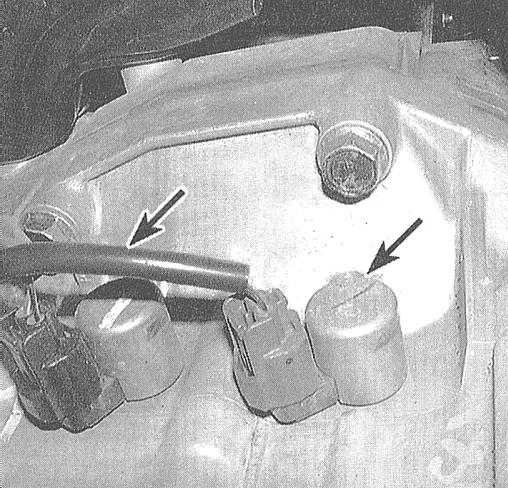

1. Выверните крепежные болты и снимите клапанную сборку.

2. Тщательно протрите сопрягаемые поверхности и прочистите маслотоки.
3. Замените уплотнительную прокладку/кольцо и установите новую клапанную сборку на свое штатное место. Затяните крепежные болты с требуемым усилием.
4. Проверьте электрический разъем на наличие признаков загрязнения и окисления контактных клемм, в случае необходимости прочистите и вновь соедините.
5. Проверьте исправность функционирования электромагнитных клапанов управления.
