5.5. Рулевая трапеция
| ОБЩИЕ СВЕДЕНИЯ |

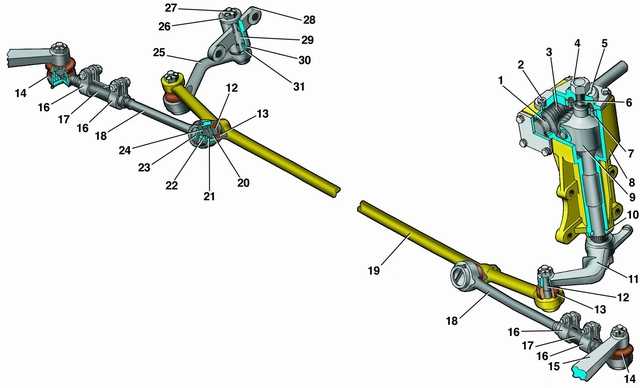

Рулевая трапеция
 |
|
| 1 – подшипник; 2 – заливная пробка; 3 – червяк рулевого механизма; 4 – гайка; 5 – стопорная шайба; 6 – регулировочный винт; 7 – подшипник; 8 – картер рулевого механизма; 9 – вал сошки; 10 – сальник; 11 – сошка; 12 – палец шарнира; 13 – уплотнитель; 14 – наконечник тяги; 15 – поворотный рычаг; 16 – стяжной хомут; |
17 – регулировочная трубка; 18 – тяга рулевой трапеции; 19 – тяга сошки; 20 – корпус шарнира; 21 – опорная пята; 22 – заглушка; 23 – шплинт; 24 – пружина; 25 – маятниковый рычаг; 26 – шайба; 27 – гайка; 28 – кронштейн; 29 – палец; 30 – защитная втулка; 31 – втулка |
