Волга (ГАЗ-3110). Механизм рулевого управления



Волга (ГАЗ-3110). Механизм рулевого управления

5.4. Механизм рулевого управления

5.4.1. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить автомобиль на стояночный тормоз.
2. Установить упоры под задние колеса.
3. Ослабить болты крепления переднего левого колеса.

4. Приподнять и установить на опоры переднюю часть автомобиля.

5. Отвернуть болты и снять колесо.

5.3.1 Механизм рулевого управления ГАЗ 3110

5.3.1 Механизм рулевого управления ГАЗ 3110

5.3.1 Механизм рулевого управления ГАЗ 3110

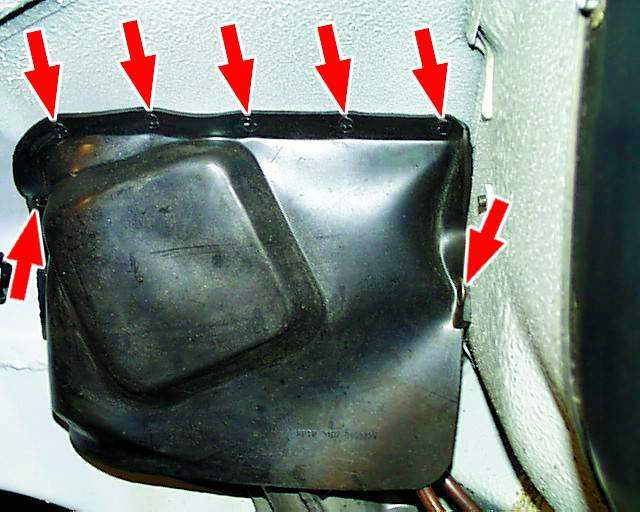

6. Со стороны ниши колеса снять с брызговика левого колеса грязезащитный чехол, поддев отверткой пистоны его крепления.

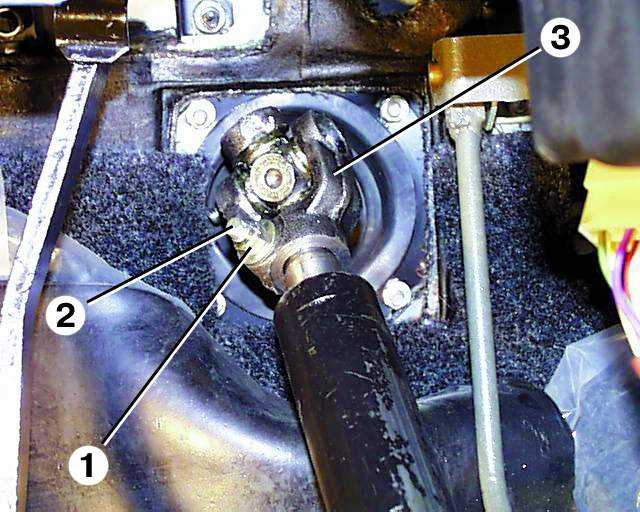

7. Изнутри салона
отвернуть гайку 1 крепления, вынуть клин 2 и отсоединить вал червяка механизма рулевого управления от карданного шарнира 3.

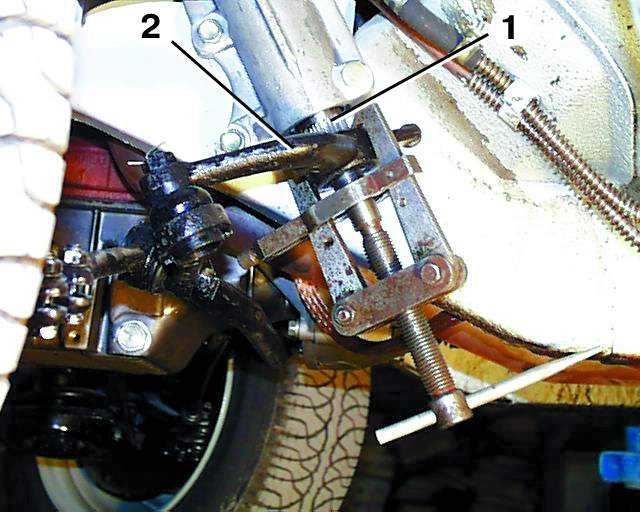

8. Предварительно пометив взаимное положение вала 1 сошки и сошки 2 рулевого управления, отвернуть
гайку крепления и спрессовать сошку с вала.

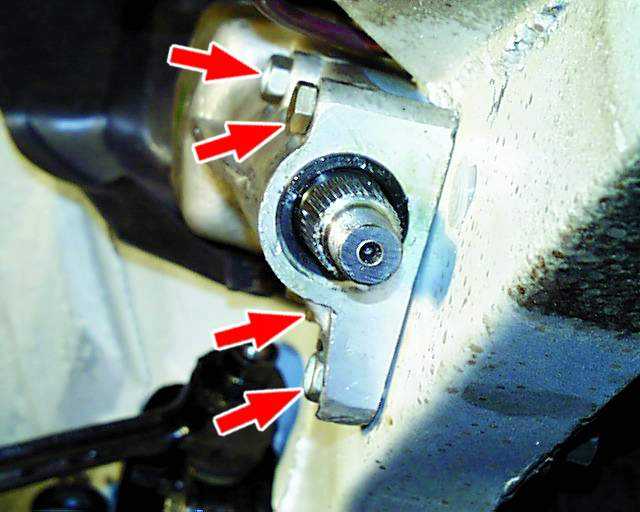

5.3.1 Механизм рулевого управления ГАЗ 3110 9. Отвернуть четыре болта крепления и снять механизм рулевого управления. При этом рекомендуется промаркировать болты, так как они разной длины.
