Волга (ГАЗ-3110). Снятие главной передачи



Волга (ГАЗ-3110). Снятие главной передачи

3.8.1. Снятие главной передачи

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвернуть маслосливную пробку и слить масло из картера главной передачи.

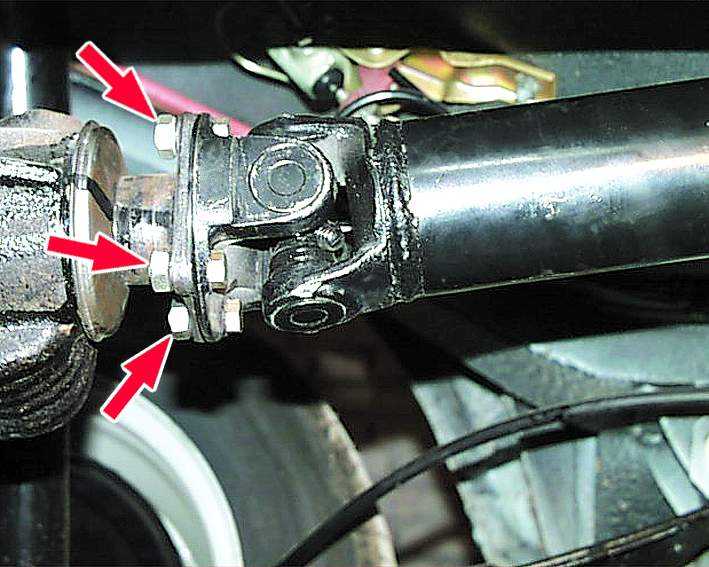

3.8.2 Снятие главной передачи ГАЗ 3110 2. Отвернуть четыре болта крепления заднего карданного вала к фланцу ведущей шестерни заднего моста и отвести задний карданный вал в сторону.
3. Снять обе полуоси (см. подраздел 3.7).

3.8.2 Снятие главной передачи ГАЗ 3110

3.8.2 Снятие главной передачи ГАЗ 3110

3.8.2 Снятие главной передачи ГАЗ 3110

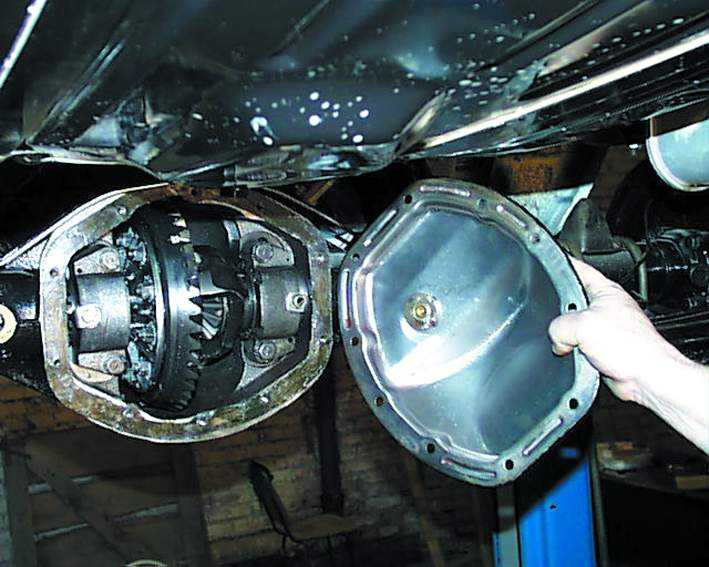

4. Отвернуть десять болтов крепления и снять.

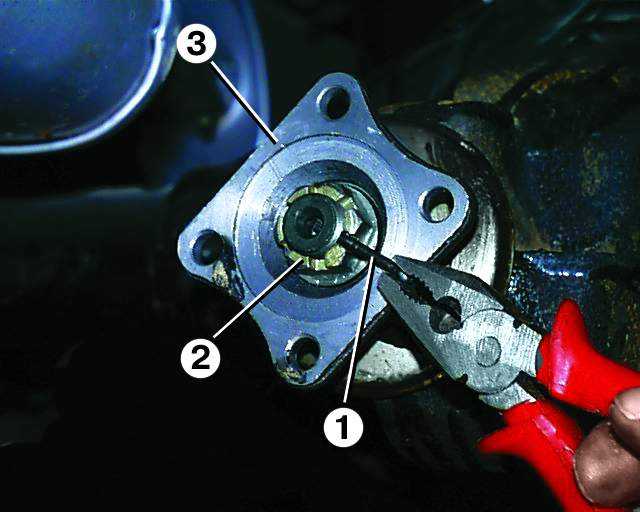

5. Вынуть шплинт 1, отвернуть гайку 2
крепления и снять фланец
3 со шлицов ведущей шестерни.

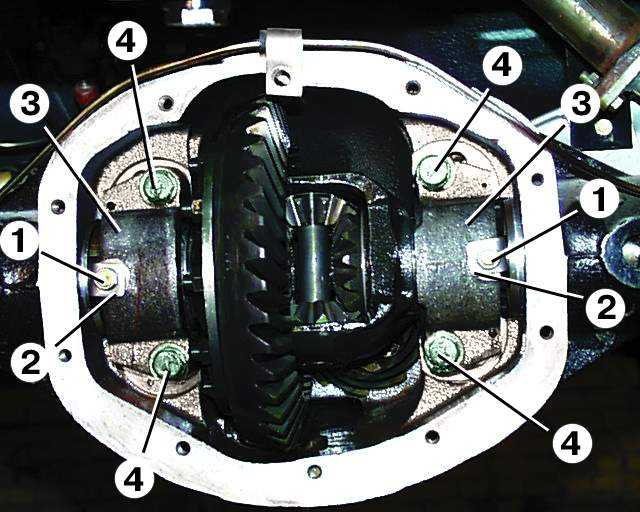

6. Отвернуть болты 1 и снять стопорные пластины 2 регулировочных гаек. Промаркировать крышки 3 подшипников, отвернуть по два болта 4 крепления с каждой стороны и снять крышки подшипников.

3.8.2 Снятие главной передачи ГАЗ 3110

3.8.2 Снятие главной передачи ГАЗ 3110

3.8.2 Снятие главной передачи ГАЗ 3110

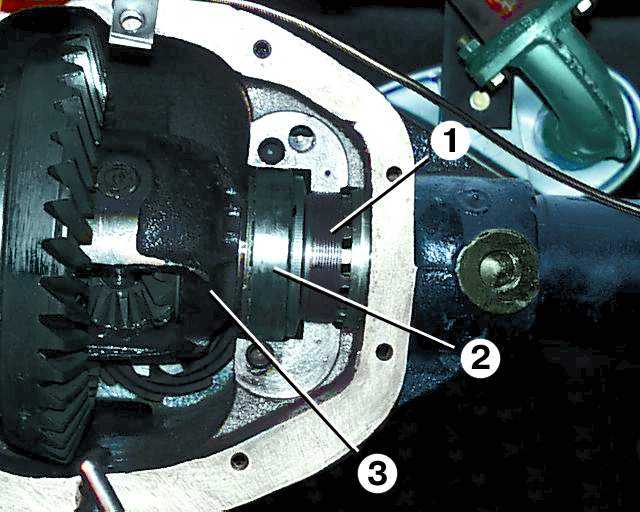

7. Ослабить затяжку двух регулировочных гаек 1, расположенных с каждой стороны дифференциала. Снять дифференциал 3 с подшипниками и ведомой шестерней в сборе и промаркировать наружные и внутренние кольца подшипников 2, чтобы их не перепутать при установке. 8. Снять ведущую шестерню 1. При этом передний подшипник вала ведущей шестерни остается в картере заднего моста.

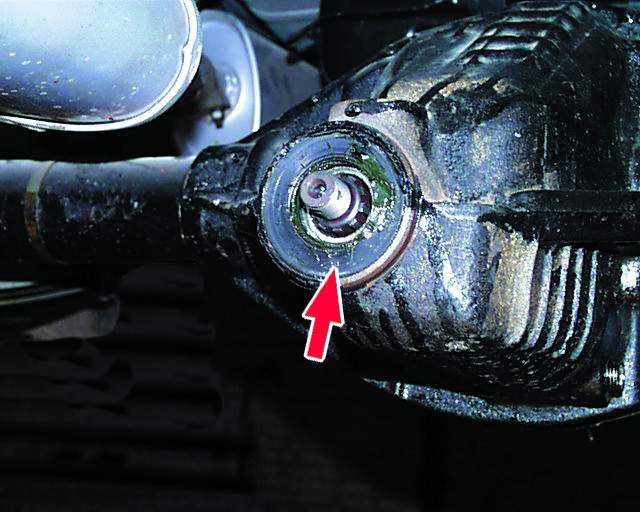

9. Снять сальник фланца ведущей шестерни.
10. Вынуть передний подшипник из картера заднего моста.
11. Выпрессовать из картера наружные кольца наружного и внутреннего подшипников вала ведущей шестерни.
