3.3.9. Разборка рычага переключения передач

ПОРЯДОК ВЫПОЛНЕНИЯ

3.3.9 Разборка рычага переключения передач ГАЗ 3110

3.3.9 Разборка рычага переключения передач ГАЗ 3110

3.3.9 Разборка рычага переключения передач ГАЗ 3110

1. Отвернуть рукоятку рычага переключения передач.

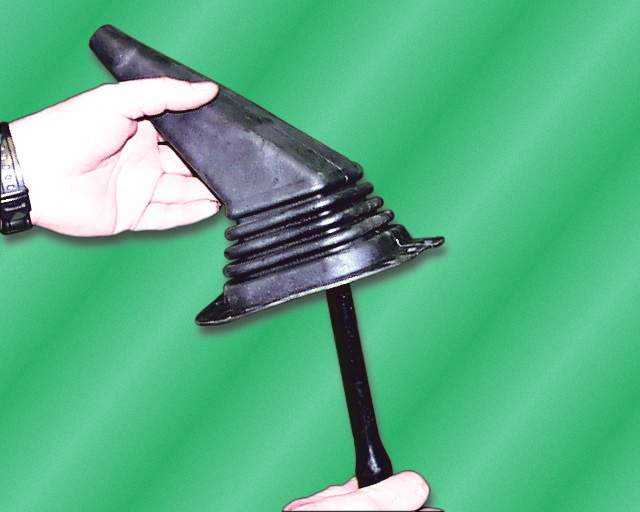

2. Снять чехол рычага переключения передач.

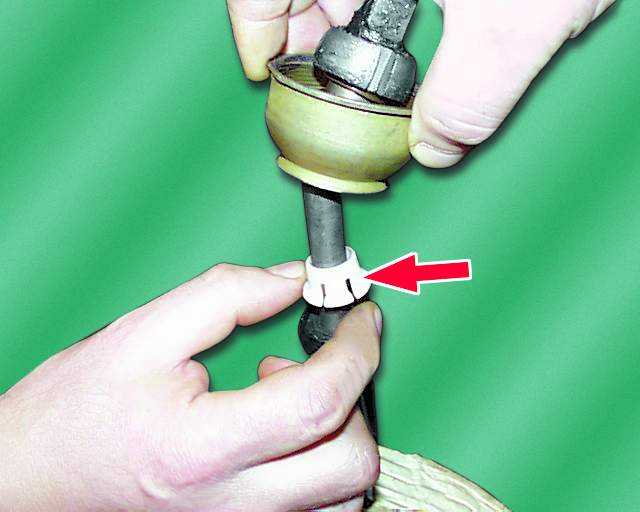

3. Отжать с помощью отверток лепестки пластмассовой запорной втулки.

3.3.9 Разборка рычага переключения передач ГАЗ 3110

3.3.9 Разборка рычага переключения передач ГАЗ 3110

3.3.9 Разборка рычага переключения передач ГАЗ 3110

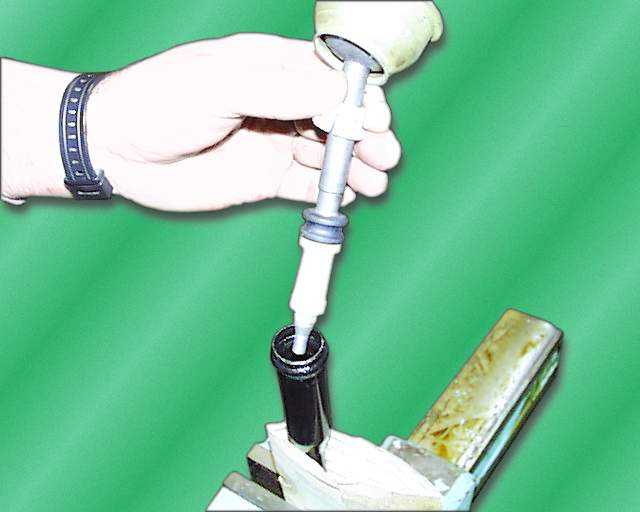

4. Разъединить нижнюю и верхнюю части рычага переключения передач.

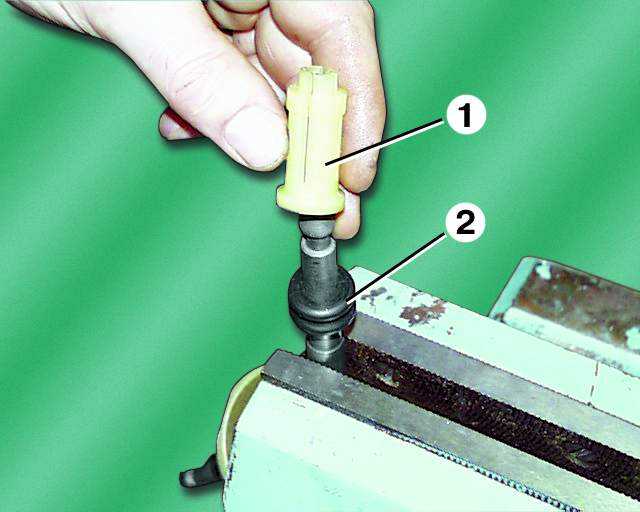

5. Отжать лепестки распорной втулки 1 и снять ее. Снять нижнюю подушку 2.

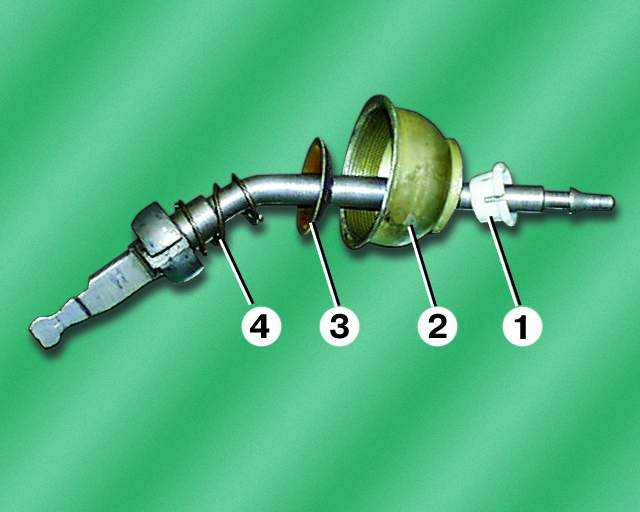

6. Снять пластмассовую запорную втулку 1, колпак 2 рычага с уплотнителем, седло 3 пружины и пружину 4.
