Волга (ГАЗ-3110). Регулировка троса акселератора



Волга (ГАЗ-3110). Регулировка троса акселератора

2.6.11. Регулировка троса акселератора

ПОРЯДОК ВЫПОЛНЕНИЯ

2.6.12 Регулировка троса акселератора ГАЗ 3110

2.6.12 Регулировка троса акселератора ГАЗ 3110

2.6.12 Регулировка троса акселератора ГАЗ 3110

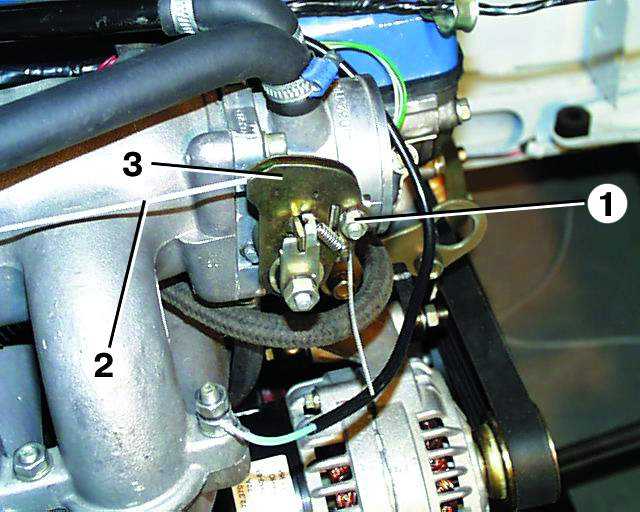

1. Ослабить затяжку
гайки 1 крепления троса 2
на секторе 3.

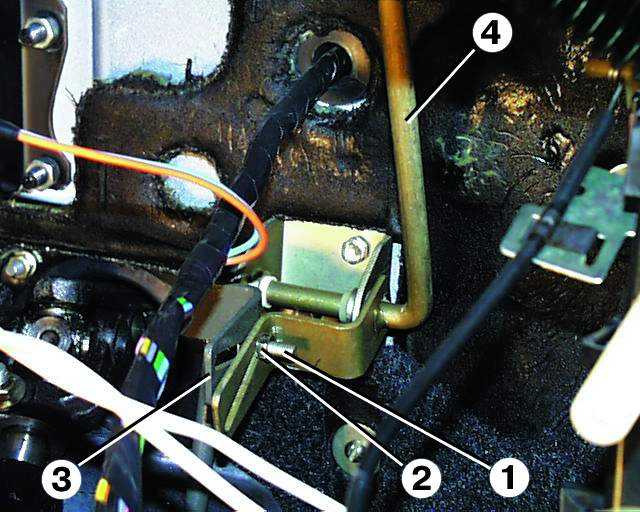

2. Ослабить затяжку
гайки 2 регулировочного болта 1 между верхним 4 и нижним 3 рычагами педали акселератора.

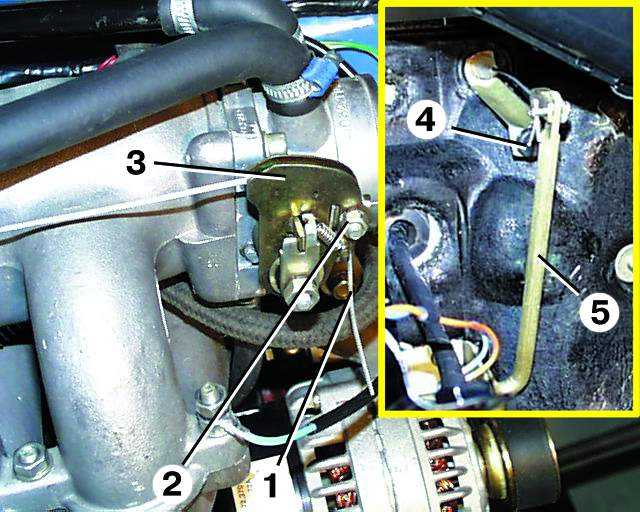

3. Со стороны сектора 3 дроссельной заслонки вытянуть трос 1 до упора. При этом верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне. Затянуть гайку 2 крепления троса на секторе. При этом дроссельная заслонка должна быть полностью закрыта.

2.6.12 Регулировка троса акселератора ГАЗ 3110



2.6.12 Регулировка троса акселератора ГАЗ 3110

4. Отвести на себя верхний рычаг 4 педали до упора.
При этом дроссельная заслонка должна быть полностью открыта. Удерживая в этом положении верхний рычаг 4 педали, повернуть нижний рычаг 3 педали до упора в коврик и затянуть гайку 2 регулировочного болта 1.

5. При правильной регулировке при полностью отпущенной педали дроссельная заслонка должна быть полностью закрыта, а верхний рычаг педали — упираться в буфер на кронштейне. При полностью нажатой педали дроссельная заслонка должна быть полностью открыта и нижний рычаг педали упираться в коврик.

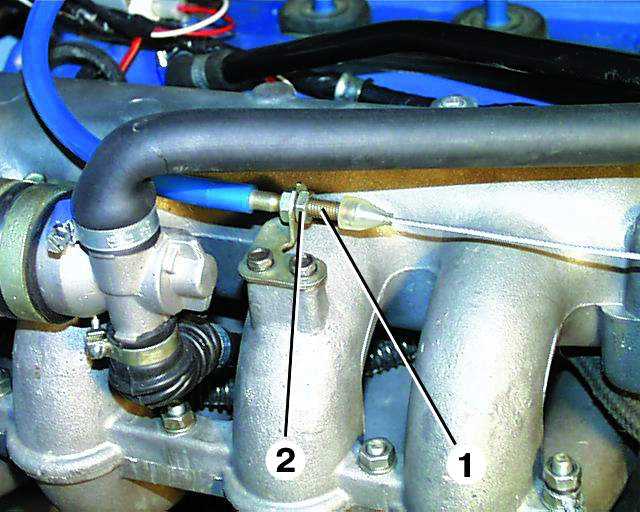

6. Откорректировать положение троса можно перемещением наконечника 1 оболочки в кронштейне, ослабив затяжку гаек 2. После корректировки гайки 2 затянуть.
