ГАЗ-66-11. Электропроводка и предохранители

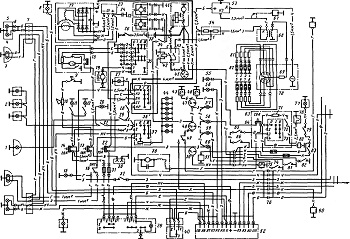

Рис. 242. Схема электрооборудования: 1—поворотная фара; 2—опознавательные фонари автопоезда; 3--фара; 4—лампа габаритного света переднего фонаря; 5— лампа указателя поворота переднего фонаря; 6—передний фонарь; 7-соединительиая панель; 8—боковой повторитель указателей поворота; 9—выключатель звукового сигнала; 10- звуковой сигнал; 11—фонарь пассажира; 12—подкапотная лампа; 13, 14, 22, 63 — термобиметаллические предохранители; 15 -контрольная лампа дальнего света; 16—ножной переключатель света; 17—генератор; 18—стеклоочиститель; 19— электродвигатель насоса омывателя; 20 — контрольная лампа опознавательных фонарей автопоезда; 21 -выключатель опознавательных фонарей автопоезда; 23—регулятор напряжения; 24—конденсатор; 25—электродвигатель отопителя; 26—выключатель батареи; 27—плафон кабины; 28—выключатель плафона; 29—выключатель поворотной фары; 30 —штепсельная розетка переносной лампы; 31—плавкий предохранитель; 32 — выключатель сигнала торможения; 33—аккумуляторная батарея; 34—выключатель электродвигателей отопителя; 35—переключатель стеклоочистителя и омывателя; 36—выключатель зажигания; 37— центральный переключатель света; 38—электродвигатель пускового подогревателя; 39—выключатель аварийной световой сигнализации; 40- переключатель указателей поворотов; 41 -стартер; 42—дополнительное реле стартера; 43—датчик указателя температуры; 44—лампы освещения приборов; 45 амперметр; 46—датчик контрольной лампы предельной температуры двигателя; 47—указатель температуры двига теля; 48—указатель уровня топлива; 49—переключатель датчиков уровня топлива основного и дополнительного баков; 50—указатель давления масла; 51—зуммер; 52—реле-прерывателя указателей поворота и аварийной сигнализации; 53—коммутатор; 54—добавочный резистор; 55—контрольная лампа исправности ламп указателей поворота прицепа; 56—контрольная лампа исправности ламп указателей поворота тягача; 57—контрольная лампа предельной температуры двигателя; 58—контрольная лампа падения давления в воздушной системе тормозов; 59—контрольная лампа выхода из строя части рабочих тормозов; 60—контрольная лампа аварийного давления масла; 61, 69—резисторы помехоподавительные; 62—свечи зажигания; 64—пульт управления пусковым подогревателем; 65, 66—выключатели зуммера ручного тормоза; 67—вибратор резервного зажигания; 68 катушка зажигания; 70—датчик-распределитель зажигания; 71—резистор свечи накаливания; 72—выключатель свечи накаливания; 73— переключатель режимов пускового подогревателя; 74— датчик аварийного давления масла; 75—датчик указателя давления масла; 76—соединительная колодка; 77—плафон кузова; 78—свеча накаливания пускового подогревателя; 79— выключатель плафона кузова; 80—клапан подачи топлива в пусковой подогреватель; 81—датчик контрольной лампы выхода из строя части рабочих тормозов; 82—датчик падения давления в воздушной системе тормозов; 83—выключатель зуммера из кузова; 84—штепсельная розетка прицепа; 85—задний фонарь; 86—лампа сигнала торможения; 87—лампа габаритного света; 88—лампа указателя поворота; 89—фонарь освещения номерного знака; 90—датчик указателя уровня топлива
Рис. 243.Монтаж проводов на щитке приборов
Рис. 244. Монтаж проводов на панели приборов:
Если система, которую предохранитель защищает,
исправна, то через предохранитель протекает ток нормальной силы и его
контакты постоянно замкнуты. Как только сила тока в цепи превысит
расчетную величину (например, при корот-ком замыкании), биметаллическая
пластина сильно нагреется и резко выгнется по сфере в обратную сторону,
контакты разомкнутся и ток прекратится. Для включения предохранителя
имеется возвратная кнопка, при нажатии на которую биметаллическая
пластина займет первоначальное положение, контакты вновь замкнутся и ток
в цепи восстановится.

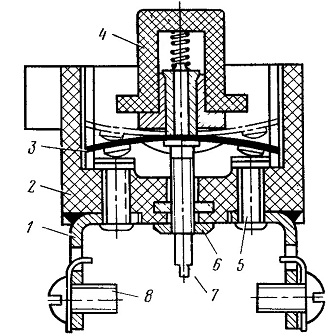

Рис. 245. Термобнметаллический предохранитель:

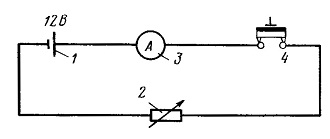

Рис. 246. Схема проверки термобиметаллического
предохранителя:

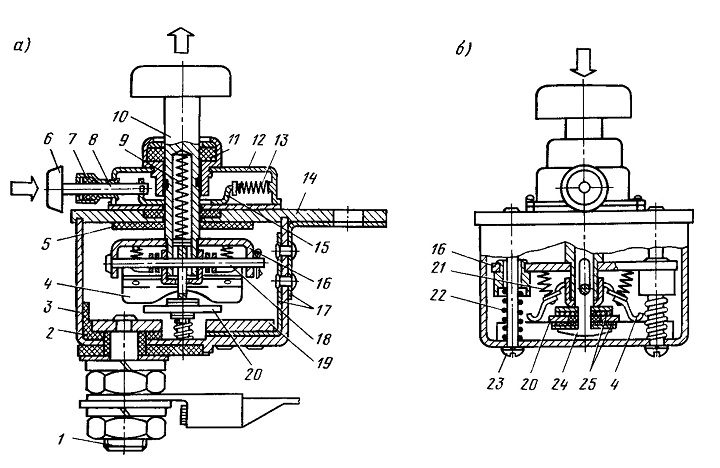

Рис. 247. Выключатель аккумуляторной батареи:
