ГАЗ-66-11. Стеклоочиститель
Конструктивные особенности.
Для очистки ветрового стекла от атмосферных осадков с целью обеспечения
водителю надлежащей видимости в пути на автомобилях ГАЗ-66-11 и
ГАЗ-66-12 установлен стеклоочиститель СЛ115-Д (рис. 238), а на ГАЗ-66-14
и ГАЗ-66-15 стеклоочиститель CЛ115-Е с электрическим приводом на две
щетки. В стеклоочистителе СЛ 115-Е имеется фильтр радиопомех.
Стеклоочиститель располагается над ветровым стеклом.
Управляет стеклоочистителем и стеклоомывателем специальный
переключатель, расположенный на панели приборов. Переключатель имеет
четыре положения: «Выключено»; «Малая скорость»; «Большая скорость»;
«Одновременное включение стеклоомывателя и стеклоочистителя». Число
оборотов электродвигателя изменяется включением в цепь возбуждения
резистора. При выключении стеклоочистителя его щетки автоматически
устанавливаются
возле центральной стоики ветрового стекла.
Стеклоочиститель состоит из электродвигателя, редуктора концевого
выключателя, основания, рычажной системы, щеток и биметаллического
предохранителя. В зацеплении с червяком находится червячное колесо, с
осью которого связана рычажная система, через которую щетки получают
движение. После выключения переключателя электродвигатель сразу не
выключается и щетки продолжают двигаться по стеклу до тех пор, пока не
дойдут до средней стойки ветрового стекла. В этот момент концевой
выключатель, работающий параллельно основному переключателю, выключит
цепь и электродвигатель остановится. Электрическая схема СЛ115-Д и
стеклоомывателя показана на рис. 239.
Техническое обслуживание стеклоочистителя.
Периодически смазывают моторным маслом шарнирные соединения тяг
стеклоочистителя по 5...8 капель в каждую точку. Во избежание порчи
ветрового стекла: не включают стеклоочиститель при наличии на стекле
сухой пыли и грязи; если необходимо снять щетки стеклоочистителя, то на
концы рычагов надевают кусочки резиновой трубки.

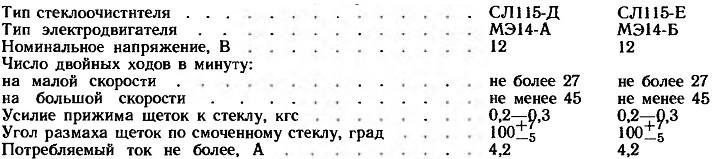

Техническая характеристика стеклоочистителя
Резинолента щетки должна быть эластичной,
прямолинейной и не иметь изъянов по всей длине прилегающей к стеклу
кромки. При этих условиях щетка должна вытирать обильно смоченное стекло
не более чем за три двойных хода на малой скорости.
Порядок установки щеток. Снимают рычаги щеток с осей.
Включают стеклоочиститель и через 1...2 мин работы
выключают. Устанавливают рычаги с щетками: щетки должны располагаться на
расстоянии 25...35 мм от уплотнителя центральной стойки ветрового
стекла, но не касаться его. В таком положении рычаги закрепляют.
ГАЗ-66-11. Основные неисправности стеклоочистителя даны в табл.
32.
Таблица 32
При включении стеклоочиститель не работает
Не работает переключатель
Зависание щеток или загрязнение коллектора якоря
электродвигателя щеточной пылью |
Проверить с помощью контрольной лампы и при необходимости
отремонтировать Снять стеклоочиститель, разобрать
электродвигатель, устранить зависание щеток. Зачистить коллектор
и очистить пазы между коллекторными пластинами Найти причину и
устранить неисправность |
Срабатывает предохранитель вследствие заклинивания
рычагов привода, заедания в редукторе или неисправности
электродвигателя Неисправность предохранителя |
Найти причину неисправности предохрани-теля, устранить ее
или заменить предохранитель |
Изнашивание червячной шестерни редуктора |
Заменить изношенную шестерню |
Стеклоочиститель работает только на одной
скорости
Неисправность переключателя или сгорел резистор |
Проверить переключатель и при необходимости
отремонтировать. Сгоревший резистор
заменить |
Рис. 238. Стеклоочиститель:
1—гайка крепления рычага; 2—поводок рычага; 3—защитная гайка; 4,
30—подшипники; 5—гайка крепления штуцера; 6, 12—тяги; 7—штуцер; 8—вал
рычага; 9—электродвигатель; 10—резистор; 11— биметаллический
предохранитель; 13—кронштейн крепления; 14—контактный диск; 15—червячная
шестерня; 16—заглушка; 17—упорный шарик; 18—корпус редуктора; 19—червяк;
20—соединительная муфта; 21, 24—крышки электродвигателя; 22—якорь;
23—обмотка возбуждения; 25—коллектор; 26—стяжной винт; 27—панель
щеткодержателей; 28—фетровая шайба с запасом смазочного материала;
29—вал электродвигателя; 31—щетка электродвигателя; 32, 37—пружины; 33—
вал редуктора; 34—контакт концевого выключателя; 35—рычаг щетки;
36—щетка стеклоочистителя
Рис. 239. Схема стеклоочистителя и
стеклоомывателя:
1—электродвигатель насоса стеклоомывателя; 2—постоянный магнит;
3—концевой выключатель стеклоочистителя; 4—электродвигатель
стеклоочистителя; 5—резистор; 6—якорь электродвигателя; 7, 8— обмотки
возбуждения; 9, 10, 11—биметаллические предохранители; 12—выключатель
зажигания; 13—амперметр; 14—переключатель стеклоочистителя и
стеклоомывателя; 15—аккумуляторная батарея; 16—выключатель батареи
