ГАЗ-66-11. Проверка работы гидровакуумных усилителей тормозов

Состояние гидровакуумных усилителей тормозов можно определить на автомобиле. Для этого при неработающем двигателе нажимают на тормозную педаль несколько раз, а затем, удерживая ее нажатой с усилием

30...50 кгс, пускают двигатель. Под действием образующегося вакуума усилители вступят в работу. В это время следят за поведением тормозной педали, шипением воздуха, проходящего через воздушный фильтр, который расположен в кабине, работой двигателя на холостом ходу.

Педаль переместится вниз (к полу кабины) на

15...20 мм. В момент движения педали будет прослушиваться шипение воздуха, после чего оно прекратится. Двигатель устойчиво работает на холостом ходу. Это означает, что гидровакуумные усилители работают исправно.

Педаль слабо переместится вниз на 8...10 мм; слышится шипение воздуха, проходящего через фильтр, которое продолжается при удерживании педали. Двигатель на холостом ходу работает неустойчиво или останавливается. В этом случае имеет место порыв диафрагмы камеры усилителя или диафрагмы клапана управления в одном из усилителей. Необходимо разобрать камеру усилителя или клапан управления и заменить поврежденную диафрагму.

Для нахождения неисправного усилителя поочередно отключают их от вакуумного трубопровода. Для этого снимают шланг с переднего корпуса камеры усилителя и заглушают его. Затем проверяют работоспособность неотключенного усилителя, как указано выше. При включенном исправном усилителе педаль
переместится вниз на 8...10 мм, будет иметь место кратковременное шипение воздуха, а двигатель будет устойчиво работать на холостом ходу при нажатой тормозной педали.

Педаль не перемещается , слышится шипение воздуха только в момент запуска двигателя; двигатель устойчиво работает на холостом ходу при удерживании тормозной педали. В этом случае в одном из усилителей из-за неплотного прилегания шарика 15 (см. рис. 147) к седлу поршня или разрушения манжеты 14 поршня полость низкого давления не разъединяется от полости высокого давления. Необходимо путем поочередного отключения усилителей от вакуумного трубопровода (порядок проведения работы описан выше) определить неисправный усилитель, а затем разобрать его и заменить поврежденные детали (шарик с поршнем или манжету). После этого меняют жидкость, так как ее загрязнение вызывает негерметичность шарика и износ манжеты.

Педаль не перемещается , воздух не проходит через фильтр (нет шипения), двигатель устойчиво работает на холостом ходу. Это указывает на засорение воздушного фильтра или трубопровода. Промывают фильтр в бензине, а затем опускают в масло, которым заправляется двигатель и, дав маслу стечь, ставят фильтр на место. Продувают трубопровод, соединяющий фильтр с усилителями.

Работа гидровакуумных усилителей тормозов зависит так же от разрежения, создаваемого двигателем на холостом ходу, и герметичности запорного клапана, воздушного трубопровода, атмосферных клапанов 8 (см. рис. 147) усилителей и самих усилителей обычно в местах установки диафрагмы.

Для проверки разрежения, создаваемого двигателем на холостом ходу, и герметичности системы в вакуумный трубопровод устанавливают вакуумметр. Вакуумметр удобнее установить через специальный трой-ник в месте соединения вакуумного шланга с передним корпусом камеры усилителя (рис. 157).

Пускают двигатель и проверяют показания вакуумметра иа холостом ходу. Если показания менее 0,5 кгс/см2 или неустойчивы, то требуется регулировка двигателя.

Останавливают двигатель и замечают интенсивность снижения разрежения. Если оно снижается более чем на 0,2 кгс/см2 в течение 2 мин, то имеется негерметичиость.

Для обнаружения негерметич-иости запорного клапана и вакуумного трубопровода отсоединяют вакуумные шланги от передних корпусов усилителей. Один из иих заглушают, а другой соединяют с вакуумметром. Запускают двигатель, а затем, дав ему поработать на холостом ходу, останавливают. В течение 15 мин падения разрежения не должно быть.

Герметичность в усилителях и их атмосферных клапанах определяют после того, как будет обеспечена герметичность запорного клапана и вакуумного трубопровода. При проверке усилителей их поочередно отключают от вакуумного трубопровода. Вакуумметр присоединяют к вакуумному шлангу усилителя. За-
пускают двигатель, а затем останавливают его. При падении разрежения более 0,2 кгс/см2 в течение 2 мин находят негерметичиость в усилителе и устраняют ее. При необходимости проверяют герметичность и второго усилителя.

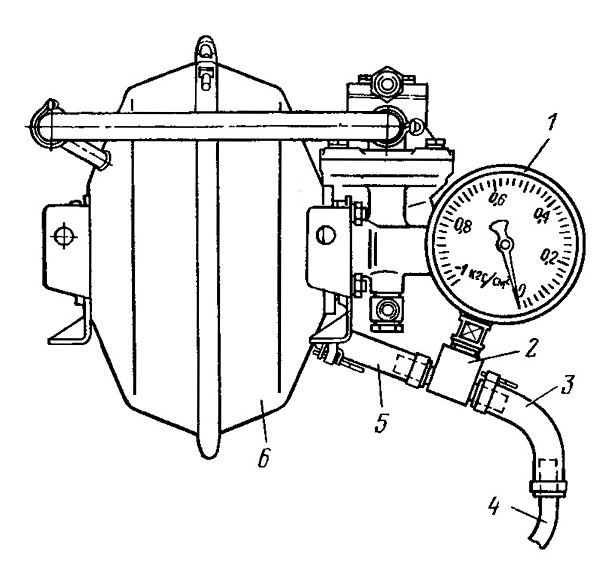

Рис. 157. Проверка герметичности вакуумной системы привода тормозов:
1—вакуумметр; 2—тройник; 3, 5—шланги; 4— трубка; 6—гидровакуумный усилитель тормозов

ГАЗ-66-11. Проверка работы клапана управления тормозами прицепа и герметичности пневмопривода тормозов

Для обеспечения надежного торможения прицепа следят за герметичностью пневмопривода, работой клапана управления тормозами прицепа и правильностью соединения головок.

Герметичность пневмб-привода тормозов определяют по манометру при неработающем двигателе и давлении 4...4,5 кгс/см2, т. е. при отключенной системе регулирования давления в шинах. Падение давления воздуха не должно быть более 0,5 кгс/см2 в течение

10 мин у автомобиля и в течение

5 мин у тягача, соединенного с прицепом.

Для проверки работы клапана управления тормозами прицепа и правильности соединения головок при условиях, описанных выше, нажимают на тормозную педаль с усилием 50...70 кгс и, удерживая ее, замечают падение давления воздуха. Давление должно сразу упасть на величину не более 0,3 кгс/см2, а затем не должно снижаться более чем на 0,2 кгс/см2 в течение 1 мин.

При наличии отклонений от указанных параметров находят и устраняют негерметичиость провода, используя мыльную воду.

ГАЗ-66-11. Основные неисправности тормозных систем автомобиля и способы их устранения приведены в табл. 16.

Таблица 16

Причина неисправности	Способ устранения
Увеличенный ход тормозной педали
Увеличенные зазоры между фрикционными накладками колодок и тормозными барабанами	Провести текущую регулировку тормозных механизмов с помощью регулировочных эксцентриков. Если фрикционные накладки сильно изношены (до головок заклепок осталось менее 0,5 мм), тозаменить их новыми и выполнить полную регулировку тормозных механизмов
Неправильная установка тормозных колодок	Выполнить полную регулировку тормозных механизмов
Изношены эксцентрики опорных пальцев колодок	Заменить изношенные эксцентрики, после чего выполнить полную регулировку тормозных механизмов
Недостаточный уровень жидкости в главном цилиндре	Долить необходимое количество жидкости
Наличие в системе воздуха	прокачать систему
Течь жидкости через соединения трубопроводов	Установить места течи и плотно затянуть соединение. Если течь не прекращается, заменить поврежденные детали новыми
Течь жидкости из колесных цилиндров или уплотнительных манжет штока гидровакуумного усилителя	Заменить поврежденные манжеты. При повреждении поверхности колесного цилиндра или штока усилителя заменить их
Повреждение манжет или торцовых уплотнительных колец головок поршней главного цилиндра	Заменить поврежденные манжеты или кольца
Тормозные механизмы не растормаживаются
Отсутствие зазора между толкателем и поршнем главного цилиндра	Отрегулировать свободный ход педали
Разбухание резиновых манжет вследствие попадания в систему минерального масла или тормозной жидкости, не рекомендованных заводом	Слить тормозную жидкость, разобрать все узлы гидропривода, промыть в спирте их детали. Промыть тормозную систему. Заменить все резиновые уплотнители. Перед сборкой детали узлов и рабочие поверхности цилиндров смазать касторовым маслом или тормозной жидкостью
Заедание поршня цилиндра гидровакуумного усилителя тормозов	Промыть систему спиртом и заменить жидкость. Если дефект не устранен, снять усилитель, проверить состояние рабочих поверхностей цилиндра, поршня и при необходимости заменить поврежденные детали
Заедание поршня клапана управления гидровакуумного усилителя тормозов при возвращении в исходное положение после прекращения нажатия на педаль	Снять клапан управления, промыть его поршень и манжеты, а также отверстие в цилиндре жидкостью. Заменить поврежденные манжеты или пружину, если она при сжатии до высоты 17 мм не обеспечивает нагрузку (2,5+-2,5) Н
Не растормаживается один тормозной механизм
Ослабла или поломалась стяжная пружина колодок тормоза	Заменить пружину, если она растянулась до длины 227 мм и не обеспечивает нагрузку 340—390 Н
Колодка туго вращается на опорном пальце	Разобрать тормозной механизм и устранить причину заедания
Заедание поршня в колесном цилиндре вследствие коррозии или засорения	Разобрать цилиндр, промыть детали спиртом. При необходимости поверхность цилиндра зачистить мелкозернистой шлифовальной шкуркой. Перед сборкой промытые детали смазать тонким слоем касторового масла
При торможении автомобиль уводит в сторону
Неодинаковое давление воздуха в шинах левых и правых колес	Установить в шинах требуемое давление
Замасливание накладок тормозных колодок в одном из тормозных механизмов	Заменить колодки или удалить замасливание промыванием накладок тормоза в бензине с последующим шлифованием мелкой шкуркой и тщательным удалением абразивной пыли с накладок
Задиры или глубокие риски на рабочей поверхности барабана	Расточить барабан на глубину риски. Если риски глубже 1,5 мм, то следует заменить барабан в сборе со ступицей
Большое усилие на педали из-за неисправности гидровакуумного усилителя или его системы
Неплотности в соединениях вакуумного трубопровода или запорного клапана	Устранить неплотности в соединениях трубопровода или запорного клапана
Засорение воздушного фильтра усилителя	Промыть фильтр в бензине, смазать маслом и поставить на место
Порвана диафрагма камеры усилителя	Заменить диафрагму
Неплотное прилегание шарика к седлу поршня или разрушение манжеты поршня	Разобрать усилитель, промыть поршень, шарик. Заменить поврежденную манжету и жидкость в системе привода
Большое усилие на рычаге привода стояночной тормозной системы
Замасливание фрикционных накладок стояночного тормозного механизма	Заменить накладки или удалить замасливание промыванием в бензине с последующим шлифованием мелкой шкуркой и тщательным удалением абразивной пыли с накладки
Изнашивание тормозных накладок	Заменить накладки
Изнашивание деталей разжимного механизма	Разобрать разжимной механизм. На наклонной поверхности толкателей не допускаются вмятины от шарика. При наличии вмятин заменить толкатели
Большой ход рычага привода стояночной тормозной системы
Большой зазор между колодками и тормозным барабаном	Отрегулировать зазор между колодками и тормозным барабаном. В случае необходимости отрегулировать привод

ГАЗ-66-11. Регулировка стояночной тормозной системы. По мере изнашивания фрикционных тормозных накладок колодок зазор между накладками и тормозным барабаном восстанавливают вращением регулировочного

винта 12 (см. рис. 154). Последовательность регулировки тормоза: вывешивают с помощью домкрата одно заднее колесо автомобиля. Рычаг выключения заднего моста и понижающей передачи ставят в нейтральное положение. Отключают передний мост;

опускают вытяжной стержень в крайнее нижнее положение;

завертывают регулировочный винт 12 так, чтобы тормозной барабан от усилия рук не проворачивался;

регулируют длину тяги 24 регулировочной вилкой 25 до совпадения отверстия в вилке с отверстием в рычаге 26, выбрав все зазоры в соединениях;

увеличивают длину тяги, отвернув регулировочную вилку на 1...2 оборота;

затягивают контргайку вилки, вставляют палец (головкой кверху), зашплинтовывают;

отпускают регулировочный винт настолько, чтобы барабан свободно вращался. При правильной регулировке стержень привода должен выдвигаться на 15...20 зубцов.
