ГАЗ-66-11. Система выпуска газов двигателя ЗМЗ-66-06

Система выпуска (рис. 34) состоит из двух выпускных коллекторов, правого и левого (на рисунке не показаны), двух приемных труб 1 и 3, глушителя 8 и выпускной трубы 11.

Выпускные коллекторы (правый и левый) крепят к головкам цилиндров шпильками. Между головками и коллекторами устанавливают железоасбестовые прокладки. Правый выпускной коллектор отгорожен от стартера экраном, предохраняющим стартер от перегрева.

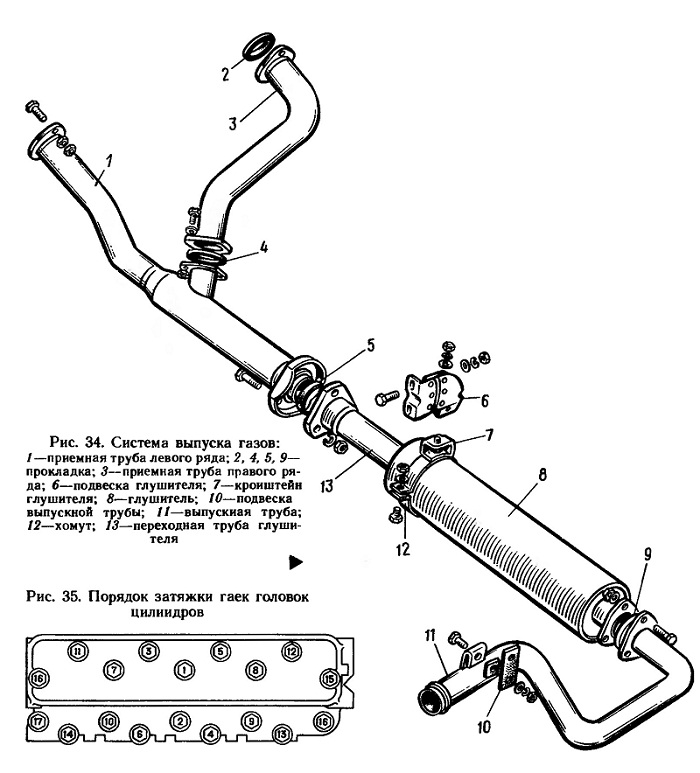

Рис. 34. Система выпуска газов:
1—приемная труба левого ряда; 2, 4, 5, 9— прокладка; 3—приемная труба правого ряда; 6—подвеска глушителя; 7—кронштейн глушителя; 8— глушитель; 10—подвеска выпускной трубы; 11—выпускная труба; 12—хомут; 13—переходная труба глуши-
теля

Рис. 35. Порядок затяжки гаек головок цилиндров
