ГАЗ-66-11. Органы управления и приборы

Расположение органов управления и приборов показано на рис. 3 и 4.

ГАЗ-66-11. Щиток приборов (см. рис. 4) расположен на панели приборов справа от рулевой колонки. В него входят приемник 1 указателя давления масла в двигателе, приемник 10 указателя температуры охлаждающей жидкости в двигателе, приемник 11
указателя уровня бензина, спидометр 12 с суммарным счетчиком пройденного пути, указатель тока 13 и восемь сигнализаторов (включая резервный 8).

Сигнализатор 3 аварийного давления загорается при давлении масла в двигателе 0,4 ... 0,8 кгс/см2. Сигнализатор 2 загорается при включении фонарей опознавательного знака автопоезда. Сигнализатор 4 загорается в случае выхода из строя одного из контуров раздельного привода при первом же нажатии на педаль тормоза. Сигнализатор 5 загорается при включении дальнего света. Сигнализаторы 6 и 7 загораются мигающим светом при включении указателя поворота. Сигнализатор 9 загорается при температуре охлаждающей жидкости в верхнем бачке радиатора
104... 109 °С.

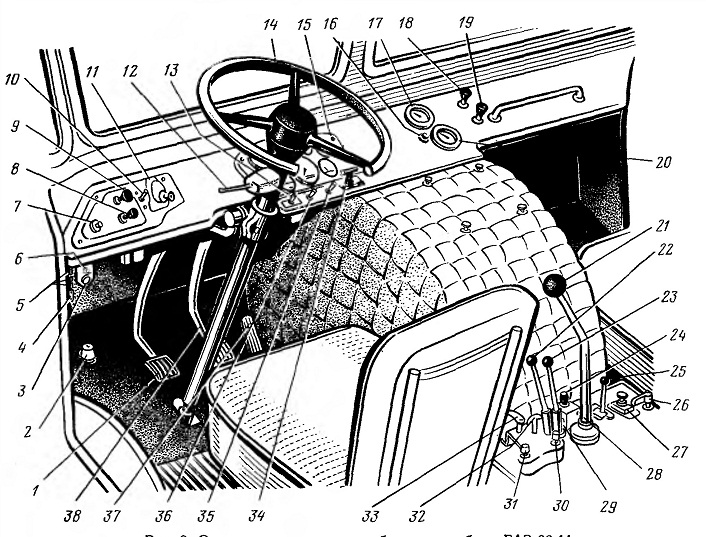

Рис. 3. Органы управления и приборы автомобиля ГАЗ-66-11:
1—педаль сцепления; 2—ножной переключатель света; 3—сигнализатор включения фонарей опознавательного знака автопоезда; 4—штепсельная розетка; 5—кнопочные предохранители; 6—выключатель фонарей опознавательного знака автопоезда; 7—выключатель системы аварийной сигнализации; 8— центральный переключатель света; 9—переключатель стеклоочистителя и омывателя стекла; 10— выключатель поворотной фары; 11—выключатель зажигания и стартера; 12—переключатель указателей поворотов; 13—переключатель датчиков указателя уровня бензина; 14—рулевое колесо; 15—щиток приборов; 16—выключатель проверки сигнализатора выхода из строя рабочей тормозной системы; 17—манометр тормозной системы; 18—ручка привода заслонки обдува ветрового стекла; 19—ручка привода заслонки воздухопритока; 20—манометр системы регулирования давления в шинах; 21— рычаг коробки передач; 22—рычаг включения переднего моста; 23—рычаг переключения передач раздаточной коробки; 24—переключатель магнитного клапана и электродвигателя вентилятора подогревателя; 25—рычаг коробки отбора мощности; 26—кран переключения бензобаков; 27—выключатель аккумуляторной батареи; 28—кнопочный предохранитель подогревателя; 29—выключатель свечи подогревателя; 30—ручка ручного управления дроссельными заслонками; 31—ручка управления воздушной заслонкой; 32—рукоятка крана управления системой регулирования давления в шинах; 33—рукоятка стояночного тормоза; 34—рукоятка управления жалюзи радиатора; 35—выключатель вентиляторов отопителя;
36—выключатель плафона кабины; 37 —педаль дроссельных заслонок; 38—педаль тормоза

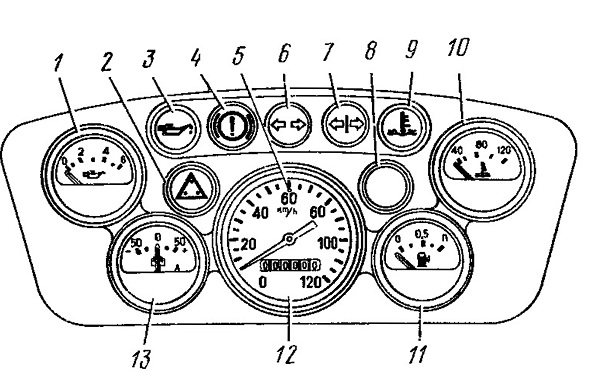

Рис. 4. Щиток приборов
