Шевроле Нива. Электродвигатель вентилятора отопителя

Шевроле Нива. Электродвигатель вентилятора отопителя

Особенности устройства

Схема включения электродвигателя показана на рис. 7-34.

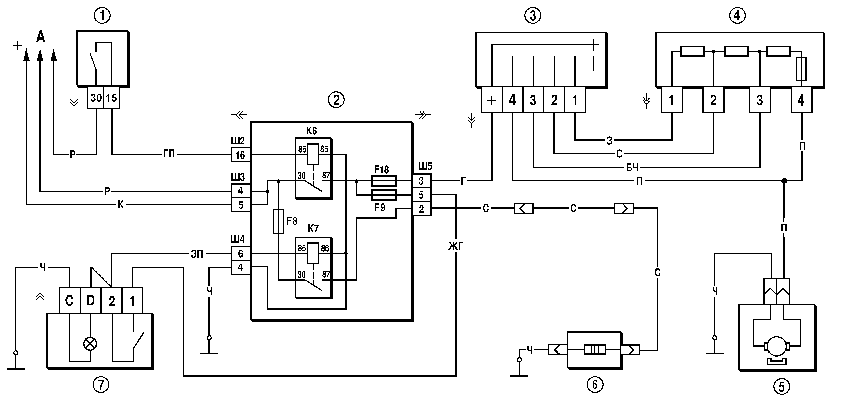

Рис. 7-34. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 – выключатель зажигания;

2 – монтажный блок;

3 – переключатель электродвигателя отопителя;

4 – дополнительный резистор;

5 – электродвигатель отопителя;

6 – элемент обогрева заднего стекла;

7 – выключатель обогрева заднего стекла с контрольной лампой включения;

А – к источникам питания;

К6 – дополнительное реле;

К7 – реле включения обогрева заднего стекла.

Для получения разных частот вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет три спирали и предохранитель. При включении в цепь питания электродвигателя трех спиралей обеспечивается 1-я скорость вращения вентилятора, если включены две спирали – 2-я скорость, если включена одна спираль – 3-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (3000 мин^–1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора. Для этого нет необходимости снимать электродвигатель с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя

Частота вращения вала при нагрузке

электродвигателя крыльчаткой при напряжении

12 В и температуре (25±10) ^ОС, мин^–1 3000

Потребляемая сила тока при указанной нагрузке

и частоте вращения, А, не более 18

Электродвигатель вентилятора отопителя. Возможные неисправности их причины и методы устранения

Причина неисправности

Метод устранения

Электродвигатель не работает

1. Повреждены провода или окислились соединения проводов.

2. Перегорел предохранитель F18 в монтажном блоке.

3. Поврежден переключатель отопителя – напряжение не подается на выходные клеммы переключателя.

4. Зависание или износ щеток электродвигателя, обрыв в обмотке якоря или загрязнение коллектора.

5. Замыкание на массу обмотки якоря – при включении электродвигателя сгорает предохранитель.

1. Проверьте и восстановите соединения. Замените поврежденные провода.

2. Замените предохранитель.

3. Проверьте переключатель, при необходимости замените новым.

4. Проверьте электродвигатель, отремонтируйте или замените.

5. Замените электродвигатель.

Электродвигатель работает только на одной скорости

1. Повреждены провода или окислились соединения проводов.

2. Поврежден переключатель отопителя.

3. Перегорел дополнительный резистор.

1. Замените поврежденные провода, зачистите наконечники проводов.

2. Замените переключатель.

3. Замените резистор.

Якорь электродвигателя вращается медленно

1. Загрязнение или окисление коллектора, износ щеток.

2. Межвитковое замыкание в обмотке якоря.

3. Заедание вала якоря в подшипниках.

1. Зачистите коллектор, замените щетки.

2. Замените электродвигатель.

3. Замените электродвигатель.
