Шевроле Нива. Разборка и сборка стартера





Разборка стартера выполняется в следующем порядке.

Отверните гайку на нижнем контактном болту тягового реле 5 (рис. 7-17) и отсоедините от него вывод положительных щеток. Отверните винты крепления тягового реле и снимите его. Отсоедините якорь 4 реле от рычага привода.

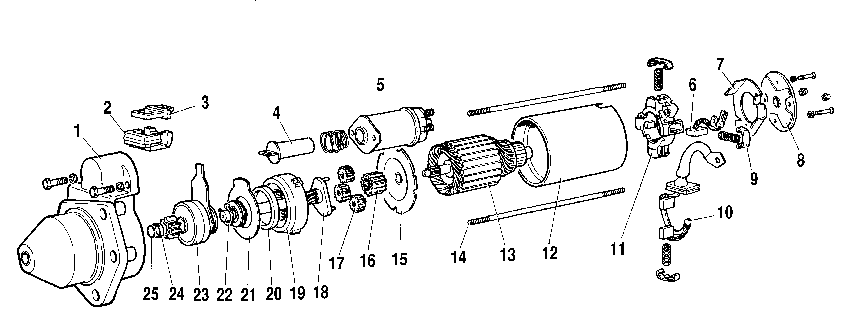

Рис. 7-17. Детали стартера:

1 – крышка со стороны привода;

2 – уплотнительная прокладка;

3 – кронштейн рычага;

4 – якорь тягового реле;

5 – тяговое реле;

6 – «отрицательная» щетка;

7 – прокладка;

8 – задняя крышка;

9 – фиксатор щетки;

10 – «положительные» щетки в сборе с соединительной шиной;

11 – щеткодержатель;

12 – статор;

13 – якорь;

14 – стяжная шпилька;

15 – опора вала якоря;

16 – центральная шестерня;

17 – планетарная шестерня;

18 – вал привода с водилом;

19 – шестерня с внутренним зацеплением;

20 – уплотнительное кольцо;

21 – опора вала привода с вкладышем;

22 – стопорное кольцо;

23 – привод в сборе;

24 – ограничительное кольцо;

25 – стопорное кольцо.



Отверните гайки стяжных шпилек 14 и отсоедините от корпуса статора заднюю крышку 8 с щеткодержателем 11. При необходимости можно снять щеткодержатель, отвернув два винта его крепления к крышке. Чтобы вынуть из щеткодержателя щетки с пружинами, необходимо снять фиксаторы 9.

Отсоедините статор 12 с якорем 13 и опорой 15 вала якоря от крышки 1 со стороны привода. Снимите с вала центральную шестерню 16 редуктора, выньте из корпуса статора опору вала якоря, а затем якорь.

Снимите с водила планетарные шестерни 17. Извлеките из крышки 1 вал 18 в сборе с приводом 23, с опорой 21 и шестерней 19. Снимите с рычага уплотнительную прокладку 2 и кронштейн 3 рычага.

Для снятия привода с вала снимите стопорное кольцо 25, расположенное под ограничительным кольцом 24. Затем, сняв стопорное кольцо 22, можно снять опору 21 вала привода, уплотнительное кольцо 20 и шестерню 19.

Для разборки тягового реле отверните винты крепления его крышки и отпаяйте выводы обмоток от штекера «50» и от шины, закрепленной на нижнем контактном болту тягового реле.

После разборки продуйте детали стартера (кроме деталей редуктора) сжатым воздухом и протрите.

Сборка стартера выполняется в порядке обратном разборке.

Перед сборкой смажьте моторным маслом шестерню привода, винтовые шлицы вала привода и вкладыши крышек и опор валов. Шестерни редуктора смажьте консистентной смазкой Литол-24.

Проверка технического состояния деталей

Якорь. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу.

Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание обмотки или пластин коллектора с массой. При проверке мегомметром, он должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените.

Специальным прибором проверьте, нет ли замыканий между секциями обмотки якоря или пластинами коллектора, а также, нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

Осмотрите рабочую поверхность коллектора. Если она загрязнена или пригорела, то зачистите ее мелкозернистой шлифовальной шкуркой.

Привод. Привод стартера должен свободно, без заметных заеданий перемещаться на валу. Шестерня должна проворачиваться относительно вала привода в направлении вращения якоря под действием момента не более 0,27 Н·м (2,8 кгс·см). В обратном направлении шестерня проворачиваться не должна. Если на заходной части зубьев шестерни имеются забоины, то подшлифуйте их мелкозернистым наждачным кругом малого диаметра.

Если детали привода повреждены или значительно изношены, замените привод новым.

Крышки и опоры. Проверьте, нет ли на крышке со стороны привода трещин. Если они имеются – замените крышку новой. Проверьте состояние вкладышей крышек и опор валов. Если они изношены, то замените вкладыши или опоры и крышки в сборе с вкладышами.

Щеткодержатель. Проверьте надежность крепления щеткодержателя на задней крышке. Щетки должны свободно перемещаться в пазах щеткодержателей. Расстояние от вывода щетки до рабочей кромки должно быть не менее 3,5 мм. Если щетки изношены сильнее, то их необходимо заменить.

Тяговое реле. Проверьте легкость перемещения якоря реле. Проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Если контактные болты не замыкаются, то разберите реле и зачистите контактные болты мелкозернистой шкуркой или плоским бархатным напильником.

Редуктор. Проверьте состояние зубьев шестерен и игольчатых подшипников планетарных шестерен, поврежденные шестерни и подшипники замените.
