Шевроле Нива. Стояночный тормоз





Снятие и установка. Установите рычаг привода стояночного тормоза в крайнее нижнее положение, отсоедините концы тросов от рычагов привода тормозных колодок (см. «Задние тормоза»).

Ослабив контргайку 5 (см. рис. 6-4) и регулировочную гайку 6, снимите оттяжную пружину 9 (рис. 6-23), затем полностью отверните контргайку и гайку.

Выньте передние наконечники заднего троса из кронштейнов пола кузова, а оболочку троса из кронштейнов балки заднего моста, и снимите задний трос 12.

Снимите рычаг в сборе и передний трос.

Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода стояночного тормоза.

Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. «Регулировка стояночного тормоза»). При установке смажьте консистентной смазкой Литол-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза и наконечник переднего троса.

Проверка и ремонт. Тщательно проверьте состояние деталей стояночного тормоза.

Если обнаружен обрыв или перетирание проволок, трос замените новым.

Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; изношенные детали замените.

Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.

Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении крепления наконечников замените трос.

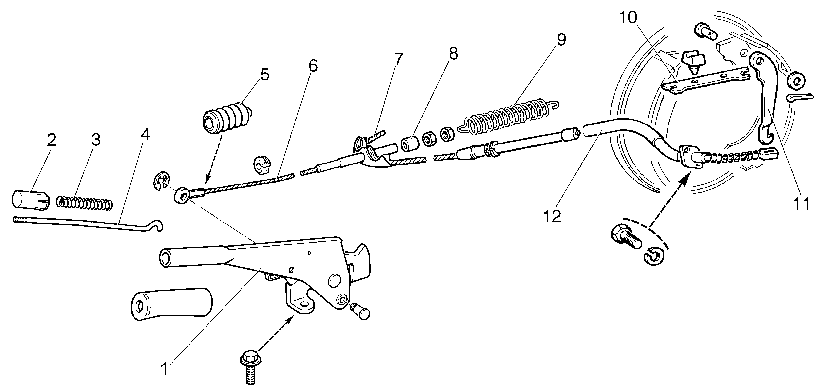

Рис. 6-23. Детали привода стояночного тормоза:

1 – рычаг;

2 – кнопка;

3 – пружина тяги;

4 – тяга защелки;

5 – чехол;

6 – передний трос;

7 – направляющая заднего троса;

8 – распорная втулка;

9 – оттяжная пружина;

10 – распорная планка;

11 – рычаг ручного привода колодок;

12 – задний трос.
