Шевроле Нива. Карданная передача

Устройство валов карданной передачи показано на рис. 3-43, 3-44.

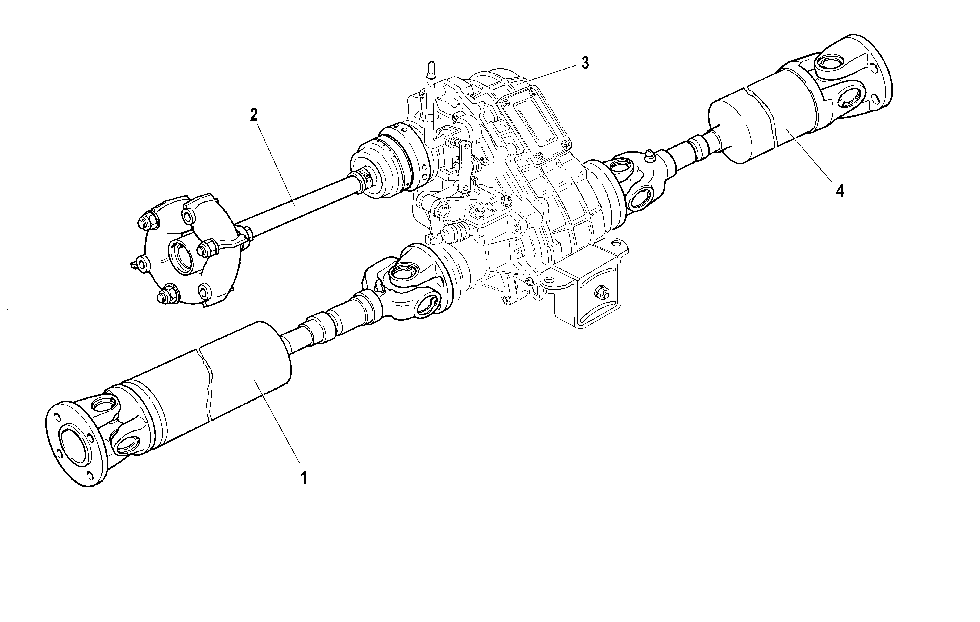

Рис. 3-43. Карданная передача в сборе:

1 – передний карданный вал;

2 – промежуточный карданный вал;

3 – раздаточная коробка;

4 – задний карданный вал.

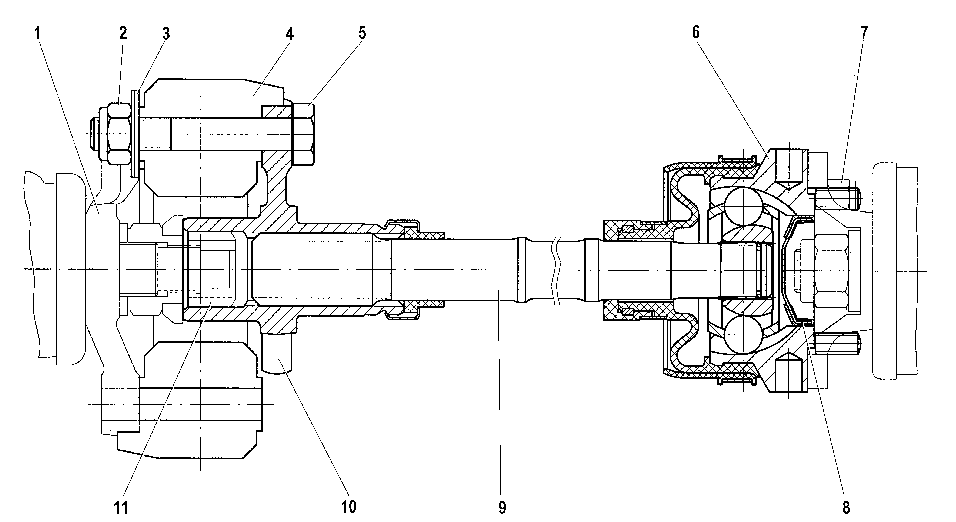

Рис. 3-44. Промежуточный карданный вал:

1 – фланец вторичного вала коробки передач;

2 – гайка;

3 – балансировочные шайбы;

4 – муфта эластичная;

5 – болт крепления фланца;

6 – корпус шарнира равных угловых скоростей;

7 – гайка;

8 – заглушка корпуса шарнира;

9 – промежуточный карданный вал;

10 – фланец эластичной муфты.
