Шевроле Нива. Прокачка гидропривода сцепления





О воздухе в гидроприводе сцепления говорит неполное выключение сцепления, а также «мягкость» и «провалы» педали сцепления.

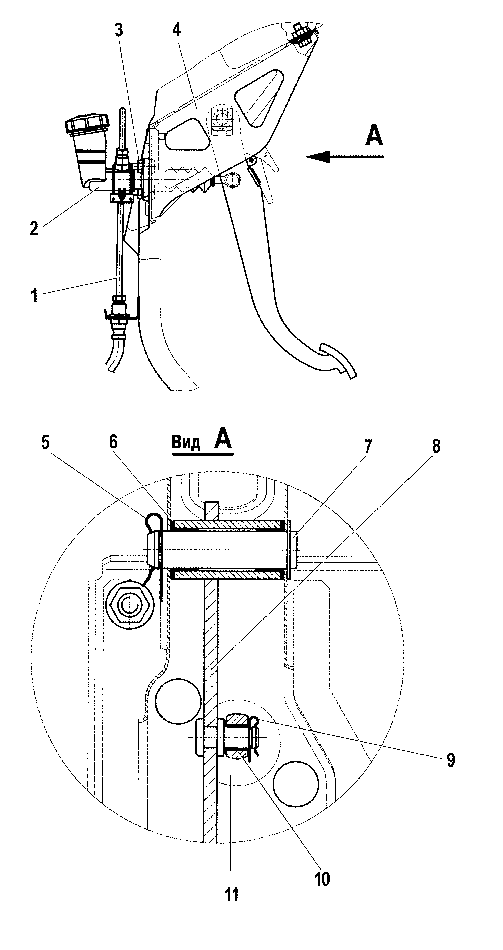

Рис. 3-2. Педаль и главный цилиндр привода выключения сцепления:

1 – трубка, соединяющая главный и рабочий цилиндры;

2 – главный цилиндр;

3 – гайка крепления главного цилиндра;

4 – кронштейн педалей;

5 – стопорная скоба;

6 – втулка;

7 – ось педали сцепления;

8 – педаль сцепления;

9 – стопорная скоба;

10 – толкатель главного цилиндра;

11 – втулка.



Для удаления воздуха из гидропривода:

  • очистите бачок гидропривода главного цилиндра 2 (рис. 3-2) и штуцер 8 (рис. 3-3) рабочего цилиндра для прокачки от пыли и грязи;

  • проверьте уровень жидкости в бачке гидропривода главного цилиндра 2 (см. рис. 3-2) и при необходимости долейте жидкость;

  • наденьте на головку штуцера 8 (см. рис. 3-3) рабочего цилиндра шланг и погрузите его нижний конец в сосуд с жидкостью для гидропривода (30–50 г);

  • отверните на 1/2–3/4 оборота штуцер 8, резко нажимайте и плавно отпускайте педаль до тех пор, пока не прекратится выделение пузырьков воздуха из шланга (при этом проверяйте уровень жидкости в бачке и при необходимости доливайте);

  • нажав на педаль, заверните до отказа штуцер 8. Снимите шланг и наденьте колпачок штуцера.

Если, несмотря на продолжительную прокачку, из шланга будут выходить пузырьки воздуха, проверьте надежность крепления соединений, выясните, нет ли на трубках трещин или подтекания в соединениях со штуцерами. Возможно проникновение воздуха через поврежденные уплотнительные элементы главного или рабочего цилиндров.

При прокачке:

  • конец шланга для прокачки должен быть постоянно погружен в жидкость;

  • после прокачки доведите уровень жидкости в бачке до верхней отметки на его корпусе.

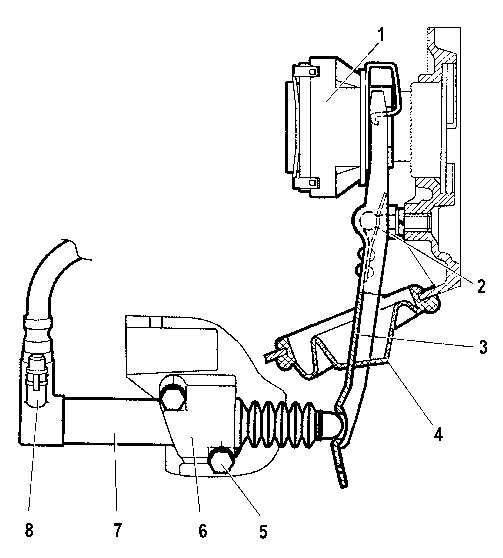

Рис. 3-3. Рабочий цилиндр и вилка выключения сцепления:

1 – муфта выключения сцепления;

2 – шаровая опора;

3 – вилка выключения сцепления;

4 – чехол вилки выключения сцепления;

5 – болт крепления кронштейна;

6 – кронштейн;

7 – рабочий цилиндр;

8 – штуцер для прокачки.
