5. Шевроле Нива. Система питания двигателя

Система питания входит в электронную систему управления двигателем, которая подробно описана в отдельном Руководстве по ремонту и техническому обслуживанию системы управления двигателя с распределенным впрыском топлива, поэтому в этом разделе описывается только снятие, установка топливного бака и замена фильтрующего элемента воздушного фильтра.

Воздушный фильтр установлен в задней правой части подкапотного пространства на трех резиновых опорах 11 (см. рис. 2-5).

Наружный воздух через заборник 7 засасывается в корпус 5 воздушного фильтра. Затем воздух проходит через бумажный фильтрующий элемент 4, датчик 2 массового расхода воздуха, шланг 1 впускной трубы и дроссельный патрубок 9. Из дроссельного патрубка подогретый воздух направляется в каналы ресивера 8 и впускной трубы, затем в головку цилиндров и в цилиндры.

Топливный бак

Снятие и установка. Для снятия топливного бака 1 (рис. 2-76) отсоедините массовый провод от аккумуляторной батареи.

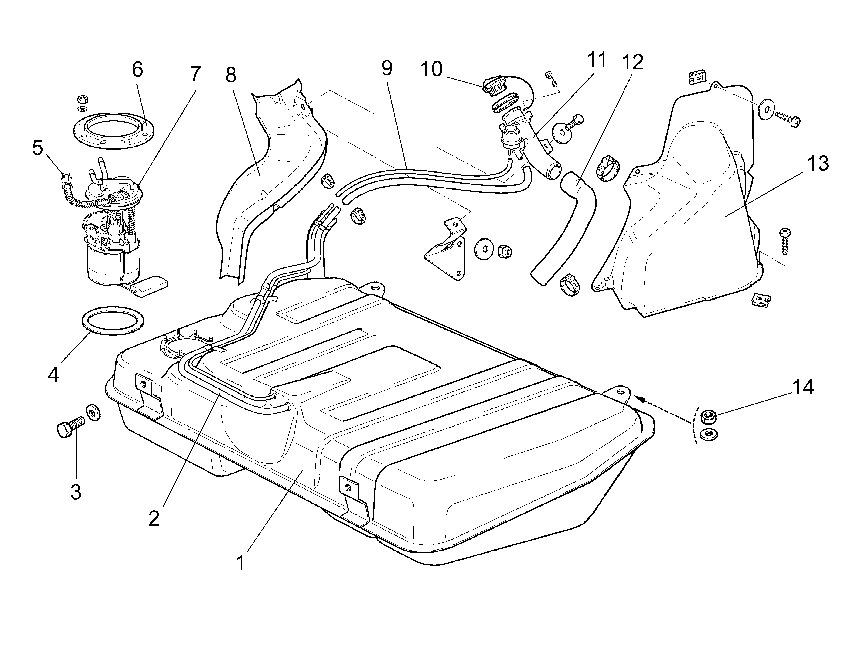

Рис. 2-76. Снятие топливного бака:

1 – топливный бак;

2 – топливопровод;

3 – болт; 4 – прокладка;

5 – электроразъем электробензонасоса;

6 – прижимное кольцо;

7 – электробензонасос;

8 – сливной лоток;

9 – сливной шланг;

10 – пробка;

11 – наливная труба;

12 – шланг;

13 – перегородка;

14 – гайка.

Отверните пробку 10 наливной трубы 11, удалите максимально возможное количество бензина.

Снимите заднее левое сиденье, коврик пола и снимите крышку люка, расположенного на полу.

Открутите штуцеры топливных трубок от электробензонасоса 7. Отсоедините электрический разъем 5 бензонасоса от жгута проводов.

Ослабьте хомуты и снимите горловину наливной трубы. Выверните болты 3 , открутите гайки 14 и снимите топливный бак 1.

Установку топливного бака выполняйте в обратном порядке.

Штуцеры топливных трубок затяните моментом 20–34 Нм (2,0–3,5) кгсм.

Очистка и контроль. Снимите бензонасос 7. Для удаления загрязнений и отложений промойте бак бензином. Затем струей горячей воды промойте и пропарьте бак от остатков бензина.

Тщательно осмотрите топливный бак по линии стыка, сварка должна быть равномерной и сплошной, без трещин и непроваренных зон.

Проверьте бак на герметичность подачей воздуха под давлением 0,02– 0,03 МПа (0,15–0,25 кгс/см²) в водяной ванне в течении 50 с, при необходимости запаяйте место течи мягким припоем.

Предупреждение!

Паять можно только хорошо промытый топливный бак, не содержащий паров бензина, которые при пайке могут воспламениться.
