ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

Глава V

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

ОБЩИЕ СВЕДЕНИЯ

Одной из составных частей автомобилей ГАЗ-69, ГАЗ-69А и прицепа ГАЗ-704 является электрооборудование.

Надежная и безотказная работа автомобилей во многом зависит от состояния электрооборудования, поэтому оно требует постоянного профилактического обслуживания, которое следует строго соблюдать.

Система электрооборудования автомобилей состоит из источников и потребителей электрического тока, проводов, контрольных приборов и вспомогательного оборудования.

На автомобилях ГАЗ-69 и ГАЗ-69А установлено электрооборудование постоянного тока.

Приборы электрооборудования соединены по однопроводной системе, вторым проводом служат металлические части автомобилей. С „массой" автомобилей соединены все положительные клеммы приборов электрооборудования.

Номинальное напряжение в системе 12 вольт.

Принципиальная схема электрооборудования автомобилей ГАЗ-69 и ГАЗ-69А одинакова и показана на фиг. 143. Принципиальная схема электрооборудования прицепа дана на фиг. 144.

Фиг. 143. Принципиальная схема электрооборудования автомобилей ГАЗ-69 и ГАЗ-69А.

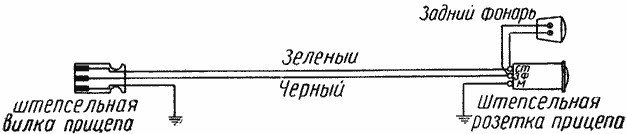

Фиг. 144. Принципиальная схема электрооборудования прицепа.
